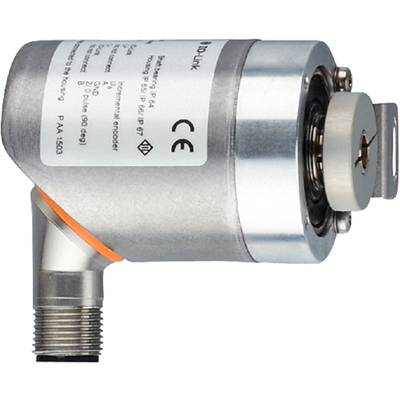

ifm Electronic Inkremental Drehgeber 1 St. RA3100 Magnetisch 36.5 mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Drehgeber
Ausführung
Inkremental
Betriebsspannung min.
4.75 V/DC
Betriebsspannung max.
30 V/DC
Anschluss
Stecker M12, 5 polig
Datenblatt (PDF)
4 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
207,33 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 4 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
ifm RA3100 Einseitig offener Hohlwellendrehgeber
- Definierte Impulsfolge für die zuverlässige Erfassung von Drehzahlen
- Zur präzisen Positionsbestimmung und Wegmessung
- Hohe Schock- und Vibrationsfestigkeit dank magnetischem Abtastprinzip
- Auflösung frei programmierbar von 1 ... 10.000
- Komfortable Kommunikation und Parametrierung über IO-Link
Technische Daten
- Abmessungen [mm]: Ø 36,5 / L = 58,5
- Abtastsystem: magnetisch
- Auflösung: 1...10000; (parametrierbar; Werkseinstellung: 1024) Striche
- Funktionsprinzip-Drehgeber: Inkremental
- Genauigkeit Drehgeber-Winkel [°]: 0.1
- IO-Link Revision: 1.1
- Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
- Umgebungstemperatur-1 [°C]: -40...85
- Anzugsdrehmoment [Nm]: < 0,7; (Befestigungsschraube)
- Befestigungsflansch: Ø 36.5 mm
- Bereitschaftsverzögerungszeit [s]: 0,5
- Betriebsspannung [V]: 4,75...30 DC
- Bezugstemperatur Drehmoment [°C]: 20
- Einbautiefe der Welle [mm]: 18
- Elektrische Ausführung: HTL/TTL
- Gewicht [g]: 267.000
- Kommunikationsschnittstelle: IO-Link
- Kurzschlussschutz: ja
- Lagertemperatur [°C]: -40...85
- Max. Anfangsdrehmoment [Nm]: 1
- Max. axialer Wellenversatz [mm]: 0,5
- Max. Drehzahl elektrisch [U/min]: 12000
- Max. Drehzahl mechanisch [U/min]: 12000
- Max. zulässige relative Luftfeuchtigkeit [%]: 95; (Betauung nicht zulässig)
- Min. Prozesszykluszeit [ms]: 2.3
- MTTF: 292
- Parametriermöglichkeiten: Auflösung; Drehrichtung; HTL; TTL
- Phasenversatz A und B [°]: 90
- Schaltfrequenz [kHz]: 1000
- Schutzart: IP 65; IP 66; (Gehäuseseitig: IP 67; Wellenseitig: IP 64)
- Schutzklasse: III
- SIO-Mode: ja
- Steckverbindung: Pinlayout: 0063 - Steckverbindung: 1 x M12, radial, auch axial verwendbar; Codierung: A; Griffkörper: 1.4401 (Edelstahl / 316)
- Stromaufnahme [mA]: < 150
- Verpolungsschutz: ja
- Wellenausführung: einseitig offene Hohlwelle
- Wellendurchmesser [mm]: 6
- Wellenwerkstoff: rostfreier Stahl
- Produkt-Art
Drehgeber
- Typ
RA3100
- Ausführung
Inkremental
- Technologie
Magnetisch
- Betriebsspannung min.
4.75 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
4.75 - 30 V/DC
- Schnittstellen
IO-Link
- Anschluss
Stecker M12, 5 polig
- Ausrichtung (Anschluss)
Radial
- Flansch-Ø
36.5 mm
- Wellen-Art
Hohlwelle
- Wellen-Tiefe
18 mm
- Wellen-Ø
6 mm
- Material (Flansch)
Aluminium
- Material (Welle)
rostfreier Stahl
- Gehäusematerial
Edelstahl
- Genauigkeit
0.1°
- Min. Temperatur
-40 °C
- Max. Temperatur
85 °C
IP65
IP66
- Länge
58.5 mm
- Durchmesser
36.5 mm
- Abm.
(Ø x L) 36.5 mm x 58.5 mm
- RoHS-konform
Ja
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3320421 ifm Electronic Inkremental Drehgeber 1 St. RA3100 Magnetisch 36.5 mm
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3320421 ifm Electronic Inkremental Drehgeber 1 St. RA3100 Magnetisch 36.5 mm
Beschreibung
ifm RA3100 Einseitig offener Hohlwellendrehgeber
Lieferumfang
- Geliefert wird: Ifm Electronic Hohlwellendrehgeber RA3100, Verpackungseinheit: 1 Stk., EAN: 4021179286053
