ifm Electronic E12546 Verbindungsleitung Buchse, gerade 1 m Polzahl Sensoren: 6 1 St. kaufen

Alles für Ihre Technik
Lieferungen in 24h
Garantiertes Rückgaberecht
Fachhandel seit 1923

Alles für Ihre Technik
Lieferungen in 24h
Garantiertes Rückgaberecht
Fachhandel seit 1923

Conrad

Einkaufen als

Geschäftskunde

10.000.000+ Produktvariationen
Nettopreise (exkl. MwSt.)

Privatkunde

1.000.000+ Produkte
Bruttopreise (inkl. MwSt.)

Hilfe & Support

Conrad

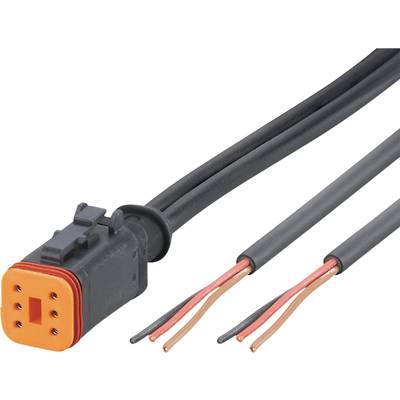

Ein schwarzer elektrischer Stecker mit drei Kupferdrähten, die aus der Öffnung verlaufen. Der Stecker hat sechs Kontakte.

Abbildung ähnlich

Produkt-Art

Verbindungsleitung

Bauform

Buchse, gerade

Stecker-Norm

DEUTSCH

Anschlussseite A

DEUTSCH-Steckverbinder

Anschlussseite B

Kabel, offenes Ende

Datenblatt (PDF)

Lieferung Mo., 16. Nov.

25 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (39,72 € / Stück)

39,72 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

ifm E12546 Y-Verbindungskabel

Für den Einsatz in mobilen Arbeitsmaschinen und Fahrzeugen
Großer Betriebstemperaturbereich
DEUTSCH-Steckverbindung für den schnellen und einfachen Anschluss an das Bordnetz
Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
PUR-Kabel mit guter Schleppketteneignung

Technische Daten

Abmessungen [mm]: 24 x 24 x 54
Anzahl Steckplätze Zentralverteiler: 2
Schleppketteneignung: Biegeradius bei flexiblem Einsatz: min. 10 x Kabeldurchmesser; Verfahrgeschwindigkeit: max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²; Biegezyklen: > 5 Mio.; Torsionsbeanspruchung: ± 180 °/m
Schleppketteneignung Vorhanden: ja
Umgebungstemperatur-1 [°C]: -40...85
Besondere Eigenschaft: silikonfrei; halogenfrei; Schleppketteneignung
Betriebsspannung [V]: 8...32 DC
Gewicht [g]: 84.500
Kabel: 1-2-3 - Kabel: 1 m, PUR, halogenfrei, schwarz, Ø 5,4 mm; 3 x 0,50 mm² (28 x Ø 0,15 mm ) / 4-5-6 - Kabel: 1 m, PUR, halogenfrei, schwarz, Ø 5,4 mm; 3 x 0,50 mm² (28 x Ø 0,15 mm )
Schutzart: IP 67; (Gegenstecker gesteckt)
Schutzklasse: III
Silikonfrei: ja
Steckverbindung: Buchse - Pinlayout: 0194 - Steckverbindung: 1 x DEUTSCH-Steckverbinder, gerade; Kontakte: vernickelt; Anzugsdrehmoment: 0,6...1,5 Nm
Strombelastbarkeit gesamt [A]: 4
Umgebungstemperatur bewegt [°C]: -20...85

Typ: E12546

Produkt-Art: Verbindungsleitung

Bauform: Buchse, gerade

Stecker-Norm: DEUTSCH

Anschlussseite A: DEUTSCH-Steckverbinder

Anschlussseite B: Kabel, offenes Ende

Polzahl: 6

Kabellänge: 1 m

Mantelmaterial: PUR

Nennspannung: 32 V/DC

Anschlussquerschnitt (max.): 0.50 mm²

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.50 mm²

Anschluss: Buchse

Besonderheiten: PUR-Mantel
silikonfrei
Halogenfrei
schleppkettenfähig

Min. Temperatur: -40 °C

Max. Temperatur: 85 °C

Herst.-Teilenr.: E12546

Inhalt: 1 St.

Kabel-Ø: 5.4 mm

RoHS-konform: Ja

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Anschlussseite B

Typ

Anschlussseite A

Bauform

Polzahl

Nennspannung

Kabellänge

Gewinde-Typ Anschlussseite

ifm Electronic E10411 Einbaustecker PG9 Stecker, gerade 0.5 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3315457

Kabel, offenes Ende

E10411

M12

Stecker, gerade

250 V DC/AC

0.5 m

PG9

ifm Electronic E10013 Sensor-/Aktor-Steckverbinder, unkonfektioniert M18 Buchse, gewinkelt Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3315485

konfektionierbar

E10013

M18

Buchse, gewinkelt

250 V DC/AC

M18

ifm Electronic E10137 Sensor-/Aktor-Steckverbinder, unkonfektioniert M18 Buchse, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3315486

konfektionierbar

E10137

M18

Buchse, gerade

250 V DC/AC

M18

ifm Electronic E10189 Anschlussleitung 1/2" Buchse, gerade 2 m Polzahl Sensoren: 3 1 St. Piece

Bestell-Nr.:3315487

Kabel, offenes Ende

E10189

1/2"

Buchse, gerade

250 V DC/AC

2 m

1/2"

ifm Electronic E10190 Anschlussleitung 1/2" Buchse, gewinkelt 2 m Polzahl Sensoren: 3 1 St. Piece

Bestell-Nr.:3315488

Kabel, offenes Ende

E10190

1/2"

Buchse, gewinkelt

250 V DC/AC

2 m

1/2"

ifm Electronic E10217 Anschlussleitung M8 Buchse, gewinkelt 2 m Polzahl Sensoren: 3 1 St.

Bestell-Nr.:3315489

Kabel, offenes Ende

E10217

Buchse, gewinkelt

60 V DC/AC

2 m

ifm Electronic E10108 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gewinkelt Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3315497

konfektionierbar

E10108

M12

Buchse, gewinkelt

250 V/AC

M12

ifm Electronic E10109 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3315537

konfektionierbar

E10109

M12

Buchse, gerade

45 V/AC70 V/DC

ifm Electronic E10191 Anschlussleitung 1/2" Buchse, gerade 5 m Polzahl Sensoren: 3 1 St.

Bestell-Nr.:3315611

Kabel, offenes Ende

E10191

1/2"

Buchse, gerade

250 V DC/AC

5 m

1/2"

ifm Electronic E10200 Anschlussleitung 1/2" Buchse, gewinkelt 5 m Polzahl Sensoren: 3 1 St.

Bestell-Nr.:3315612

Kabel, offenes Ende

E10200

1/2"

Buchse, gewinkelt

250 V DC/AC

5 m

1/2"

Dokumente & Downloads

Datenblatt

Datenblatt 3316026 ifm Electronic E12546 Verbindungsleitung Buchse, gerade 1 m Polzahl Sensoren: 6 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3316026 ifm Electronic E12546 Verbindungsleitung Buchse, gerade 1 m Polzahl Sensoren: 6 1 St.

Beschreibung

ifm E12546 Y-Verbindungskabel

Lieferumfang

Geliefert wird: Ifm Electronic Y-Verbindungskabel E12546, Verpackungseinheit: 1 Stk., EAN: 4021179309493
