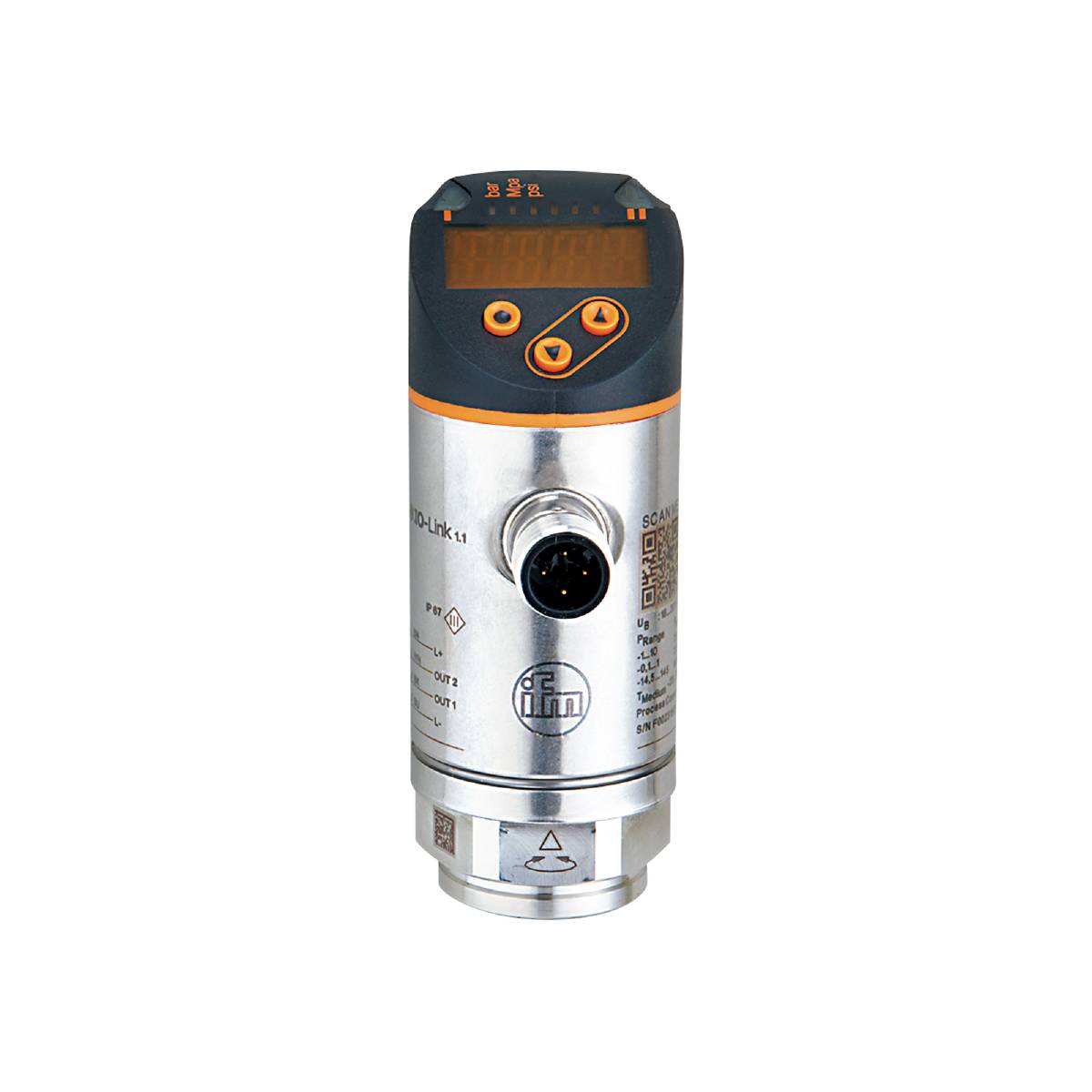

ifm Electronic Drucksensor 1 St. PN3070 0 MPa bis 40 MPa M12 1 Öffner, 1 Schließer, Analog
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Drucksensor
Anschluss
M12
Ausführung
Überdruck
Messbereich (Druck) (max.)
40 MPa
Betriebsspannung max.
30 V/DC
Datenblatt (PDF)
2 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
404,19 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
ifm PN3070 Elektronischer Drucksensor
- Programmierbarer Schaltausgang mit IO-Link und Analogausgang
- Rot-Grün-Wechselanzeige zur eindeutigen Markierung von Gut-Bereichen
- Optimale Ausrichtung durch Drehbarkeit des Prozessanschlusses
- Langzeitstabil dank hoher Überlastfestigkeit
- Robuste Ausführung für den Einsatz in rauer Industrieumgebung
- Komfortable Bedienung über Tasten oder Parametrierung über IO-Link
Technische Daten
- Analogausgang Spannung [V]: 0...10
- Analogausgang Strom [mA]: 4...20
- Ansprechzeit [ms]: < 3
- Anzahl der analogen Ausgänge: 1
- Anzahl der digitalen Ausgänge: 1
- Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1
- Anzeige: Anzeigeeinheit: 3 x LED, grün (bar, psi, MPa); Schaltzustand: 1 x LED, gelb; Messwerte: alphanumerische Anzeige, rot / grün 4-stellig
- Druckfestigkeit [MPa]: 80
- Druckfestigkeit [psi]: 11580
- In Schritten von - Factory setting / CMPT = 2 [MPa]: 0.2
- In Schritten von - Status_B High Resolution / CMPT = 3 [MPa]: 0.1
- IO-Link Revision: 1.1
- Kennlinienabweichung: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (Kleinstwerteinstellung); LS = Grenzpunkteinstellung)
- Messbereich [MPa]: 0...40
- Messelement: metallische Dünnfilmzelle
- Min. Abstand zwischen SP und rP - Factory setting / CMPT = 2 [MPa]: 0.2
- Min. Abstand zwischen SP und rP - Status_B High Resolution / CMPT = 3 [MPa]: 0.2
- Min. Berstdruck [MPa]: 170
- Rückschaltpunkt rP - Factory setting / CMPT = 2 [MPa]: 0,2...39,8
- Rückschaltpunkt rP - Status_B High Resolution / CMPT = 3 [MPa]: 0,1...39,8
- Schaltpunkt SP - Factory setting / CMPT = 2 [MPa]: 0,4...40
- Schaltpunkt SP - Status_B High Resolution / CMPT = 3 [MPa]: 0,3...40
- Schaltpunktgenauigkeit Spanne: < ± 0,5
- SDCI-Norm: IEC 61131-9
- Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
- Umgebungstemperatur-1 [°C]: -25...80
- Wiederholgenauigkeit Prozent-Spanne: < ± 0,1; (bei Temperaturschwankungen < 10 K)
- Anzugsdrehmoment [Nm]: 25...35; (empfohlenes Drehmoment; Abhängig von Schmierung, Dichtung und Druckbelastung)
- Applikation: für den industriellen Einsatz
- Ausführung Kurzschlussschutz: getaktet
- Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
- Ausgangssignal: Schaltsignal; Analogsignal; IO-Link; (konfigurierbar)
- Benötigte Masterportklasse: A
- Bereitschaftsverzögerungszeit [s]: < 0,3
- Besondere Eigenschaft: Vergoldete Kontakte
- Betriebsspannung [V]: 18...30 DC; (nach SEL/PEL)
- Dämpfung Analogausgang dAA [s]: 0...4
- Dämpfung Prozesswert dAP [s]: 0...4
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 150; (200 (...60 °C) 250 (...40 °C))
- Drosselelement vorhanden: nein (nachrüstbar)
- Druckart: Relativdruck
- Druckfestigkeit [bar]: 800
- Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
- Einstellbare Verzögerungszeit dS, dr [s]: 0...50
- Elektrische Ausführung: PNP
- Gesamtzahl Ausgänge: 2
- Gewicht [g]: 231.500
- Hystereseabweichung: < ± 0,25
- In Schritten von - Factory setting / CMPT = 2 [bar]: 2
- In Schritten von - Factory setting / CMPT = 2 [psi]: 20
- In Schritten von - Status_B High Resolution / CMPT = 3 [bar]: 1
- In Schritten von - Status_B High Resolution / CMPT = 3 [psi]: 1
- IO-Link Funktionen (azyklisch) - Factory setting / CMPT = 2: Anwendungsspezifische Markierung
- IO-Link Funktionen (azyklisch) - Status_B High Resolution / CMPT = 3: Anwendungsspezifische Markierung
- IO-Link-Auflösung Druck - Factory setting / CMPT = 2 [bar]: 1
- IO-Link-Auflösung Druck - Status_B High Resolution / CMPT = 3 [bar]: 0.2
- Kommunikationsschnittstelle: IO-Link
- Kurzschlussschutz: ja
- Lagertemperatur [°C]: -40...100
- Langzeitstabilität: < ± 0,05; (pro 6 Monate)
- Max. Anstiegszeit Analogausgang [ms]: 3
- Max. Bürde [Ω]: 500
- max. Spannungsabfall Schaltausgang DC [V]: 2,5
- Medien: Flüssige und gasförmige Medien
- Mediumtemperatur [°C]: -25...80
- Messbereich [bar]: 0...400
- Messbereich [psi]: 0...5800
- Min. Abstand zwischen SP und rP - Factory setting / CMPT = 2 [bar]: 2
- Min. Abstand zwischen SP und rP - Factory setting / CMPT = 2 [psi]: 40
- Min. Abstand zwischen SP und rP - Status_B High Resolution / CMPT = 3 [bar]: 2
- Min. Abstand zwischen SP und rP - Status_B High Resolution / CMPT = 3 [psi]: 30
- Min. Berstdruck [bar]: 1700
- Min. Berstdruck [psi]: 24650
- Min. Druckzyklen: 100 Millionen
- Min. Isolationswiderstand [MΩ]: 100; (500 V DC)
- Min. Lastwiderstand [Ω]: 2000
- Min. Prozesszykluszeit - Factory setting / CMPT = 2 [ms]: 2.3
- Min. Prozesszykluszeit - Status_B High Resolution / CMPT = 3 [ms]: 3
- MTTF: 190
- Parametriermöglichkeiten: Hysterese / Fenster; Schließer / Öffner; Schalt-/Rückschaltverzögerung; Dämpfung; Anzeigeeinheit; Strom-/Spannungsausgang
- Profile - Factory setting / CMPT = 2: Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
- Profile - Status_B High Resolution / CMPT = 3: Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
- Prozessanschluss: Gewindeanschluss G 1/4 Innengewinde M6 I
- Prozessdaten analog: 1
- Prozessdaten binär: 1
- Rückschaltpunkt rP - Factory setting / CMPT = 2 [bar]: 2...398
- Rückschaltpunkt rP - Factory setting / CMPT = 2 [psi]: 20...5780
- Rückschaltpunkt rP - Status_B High Resolution / CMPT = 3 [bar]: 1...398
- Rückschaltpunkt rP - Status_B High Resolution / CMPT = 3 [psi]: 20...5773
- Schaltfrequenz DC [Hz]: < 170
- Schaltpunkt SP - Factory setting / CMPT = 2 [bar]: 4...400
- Schaltpunkt SP - Factory setting / CMPT = 2 [psi]: 40...5800
- Schaltpunkt SP - Status_B High Resolution / CMPT = 3 [bar]: 3...400
- Schaltpunkt SP - Status_B High Resolution / CMPT = 3 [psi]: 49...5802
- Schutzart: IP 65; IP 67
- Schutzklasse: III
- SIO-Mode: ja
- Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
- Stromaufnahme [mA]: < 35
- Temperaturkoeffizient Nullpunkt: 0,2; (-25...80 °C)
- Temperaturkoeffizient Spanne: 0,2; (-25...80 °C)
- Überlastfest: ja
- Vakuumfestigkeit [mbar]: -1000
- Verpolungsschutz: ja
- Watchdog integriert: ja
- Werkstoffe in Kontakt mit dem Medium: 1.4542 (Edelstahl / 17-4 PH / 630)
- Produkt-Art
Drucksensor
- Typ
PN3070
- Anschluss
M12
- Ausführung
Überdruck
- Ausgänge
PNP
- Ausgangssignal (min.)
4 mA
- Ausgangssignal (max.)
20 mA
- Schnittstellen
IO-Link
- Messbereich (Druck) (min.)
0 MPa
- Messbereich (Druck) (max.)
40 MPa
- Messbereich (Druck)
0 MPa bis 40 MPa
- Betriebsspannung min.
18 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
18 - 30 V/DC
- Kontaktart
1 Öffner
1 Schließer
Analog
IP65/67
- Min. Temperatur
-25 °C
- Max. Temperatur
80 °C
- Gewicht
0.2280 kg
- RoHS-konform
Ja
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3321338 ifm Electronic Drucksensor 1 St. PN3070 0 MPa bis 40 MPa M12 1 Öffner, 1 Schließer, Analog
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3321338 ifm Electronic Drucksensor 1 St. PN3070 0 MPa bis 40 MPa M12 1 Öffner, 1 Schließer, Analog
Beschreibung
ifm PN3070 Elektronischer Drucksensor
Lieferumfang
- Geliefert wird: Ifm Electronic Drucksensor elektronisch PN3070, Verpackungseinheit: 1 Stk., EAN: 4021179282949
