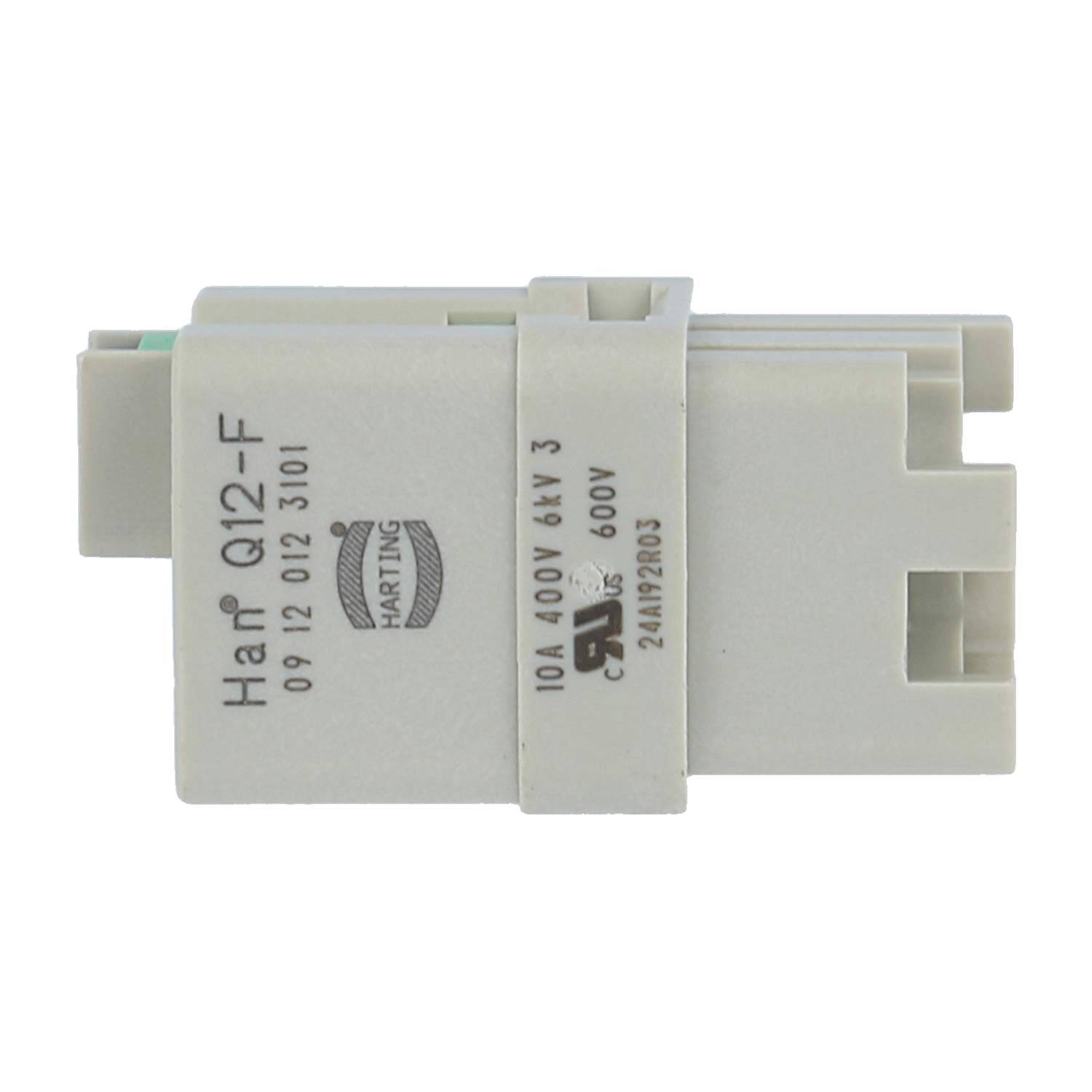

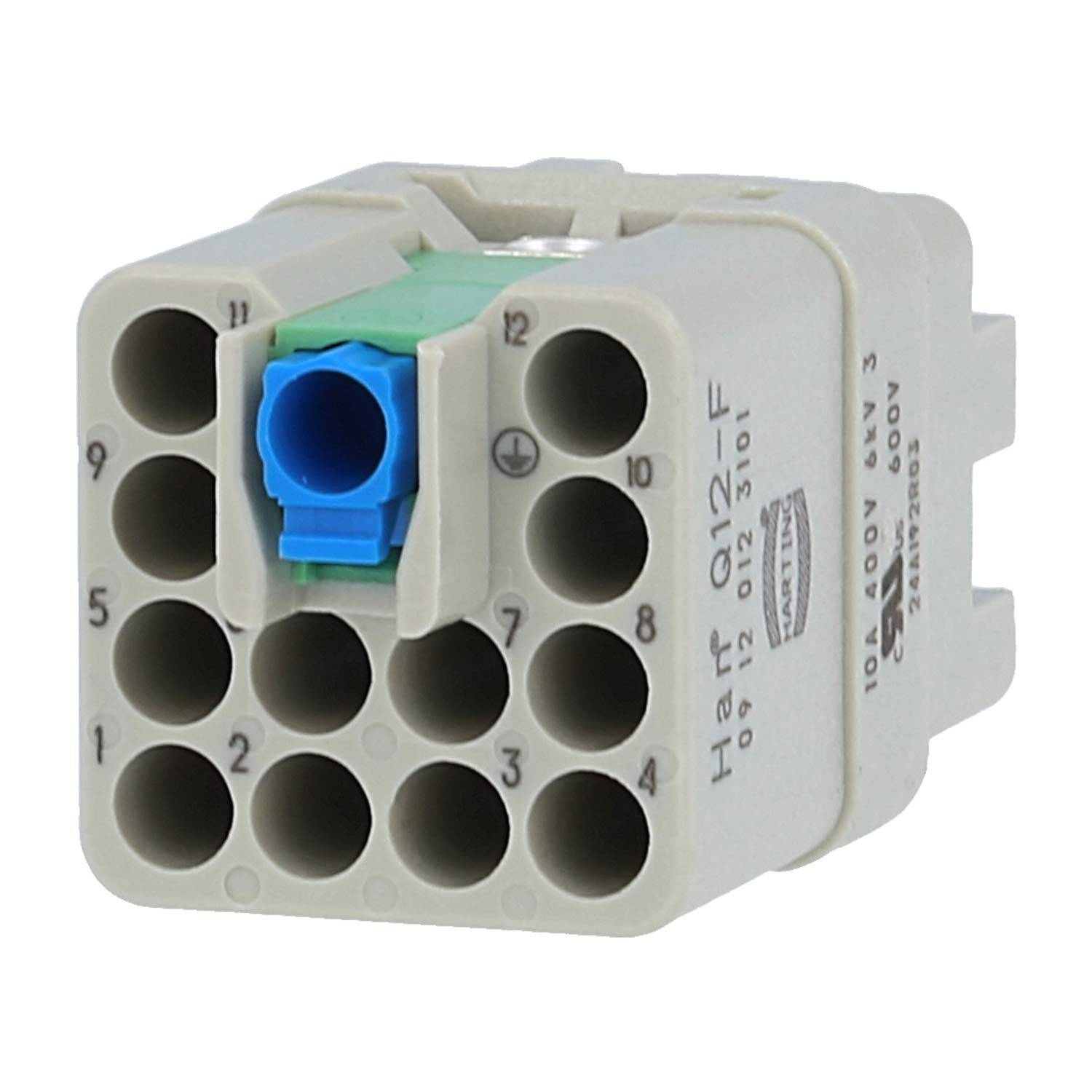

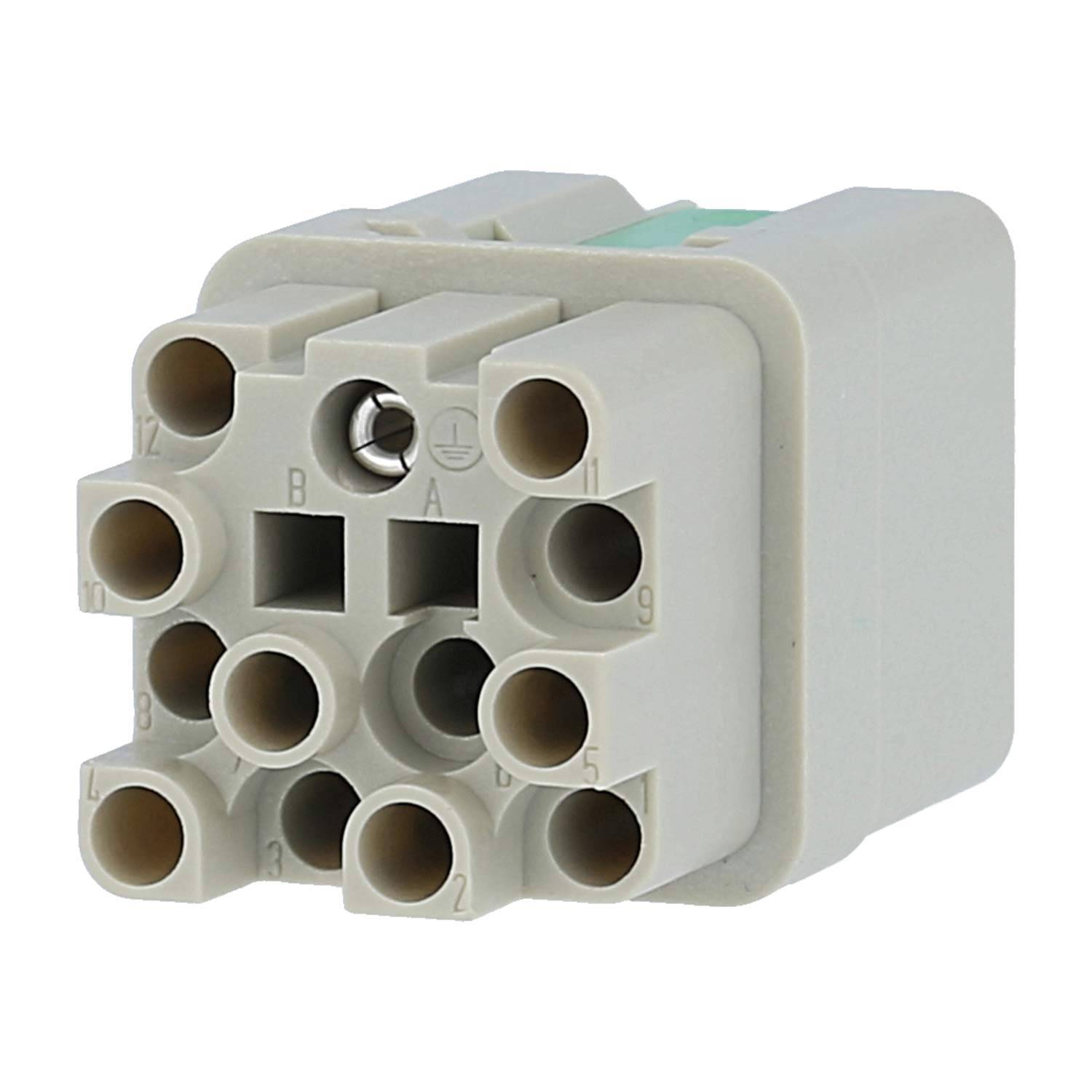

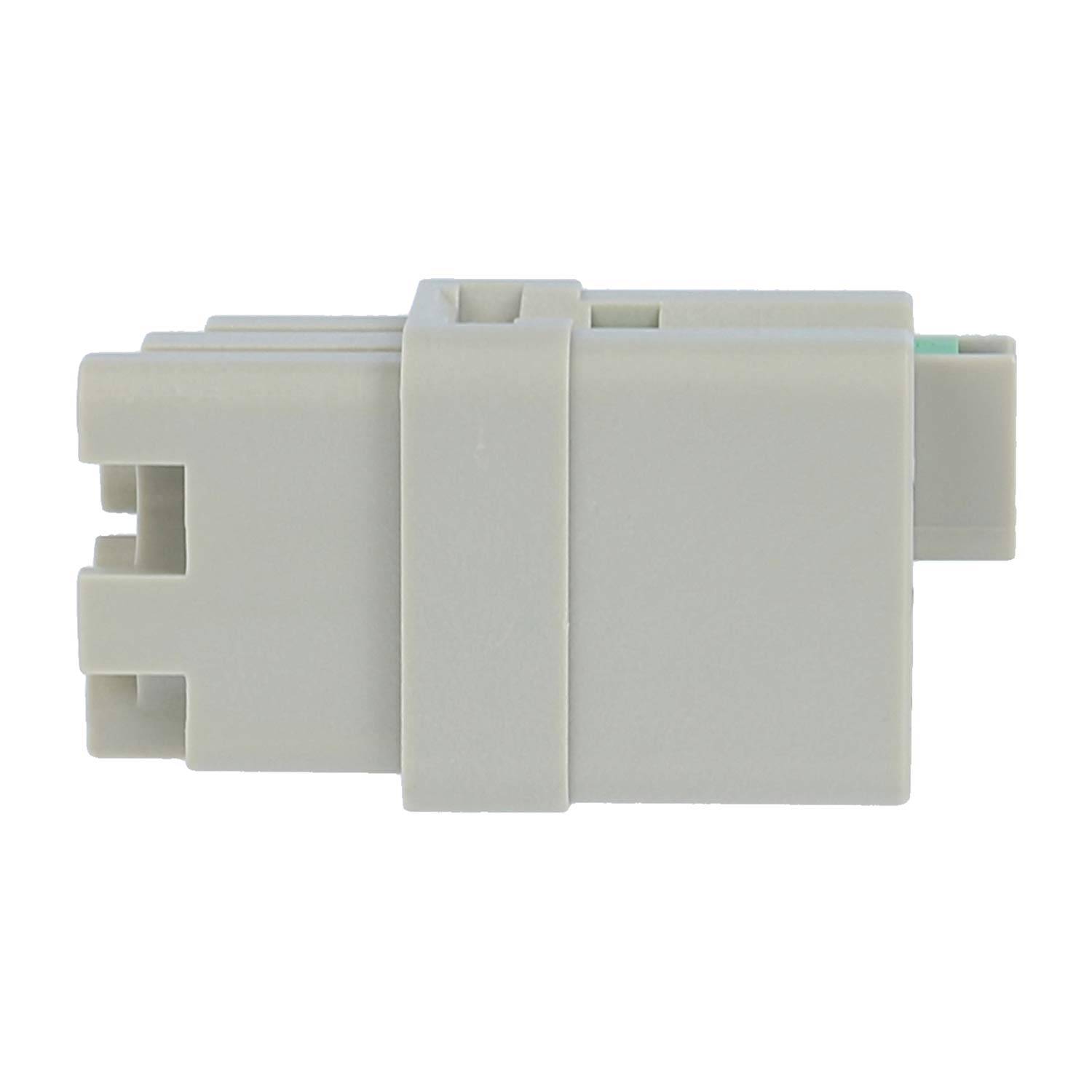

HARTING Han Q12/0 Buchseneinsatz (F) Crimp- / Quick-Lock-Anschluss (PE), 12-polig+PE 400V, 10A - 1 Stück
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Steckverbinder
Serie
Han® Q
Anschluss
Crimp
Gesamtpolzahl
12 + PE
Leiterquerschnitt (min.)
0.14 mm²
Datenblatt (PDF)
81 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
16,48 €
10
31% = 5,14 €
11,34 €
20
34% = 5,68 €
10,80 €
40
36% = 5,95 €
10,53 €
80
37% = 6,12 €
10,36 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (16,48 € / Stück)
16,48 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Typ: Q12/0 Einsatz
- Bauart: Buchseneinsatz (F)
- Polzahl: 12-polig +PE
- Beschriftung: 1 - 12
- Anschlusstechnik: Crimp- / Quick-Lock-Anschluss (PE)
- Bemessungsspannung / Spannung: 400V
- Bemessungsstrom / Strom: 10A
- Bemessungsstoßspannung: 6kV
- Verschmutzungsgrad: 3
- Isolationswiderstand: >=10Ohm
- Querschnitt / mm²: 0,14mm² - 2,5mm²
- Querschnitt / PE mm²: 0,5mm² - 2,5mm²
- Querschnitt / AWG: AWG26 - AWG14 + AWG20 - AWG14

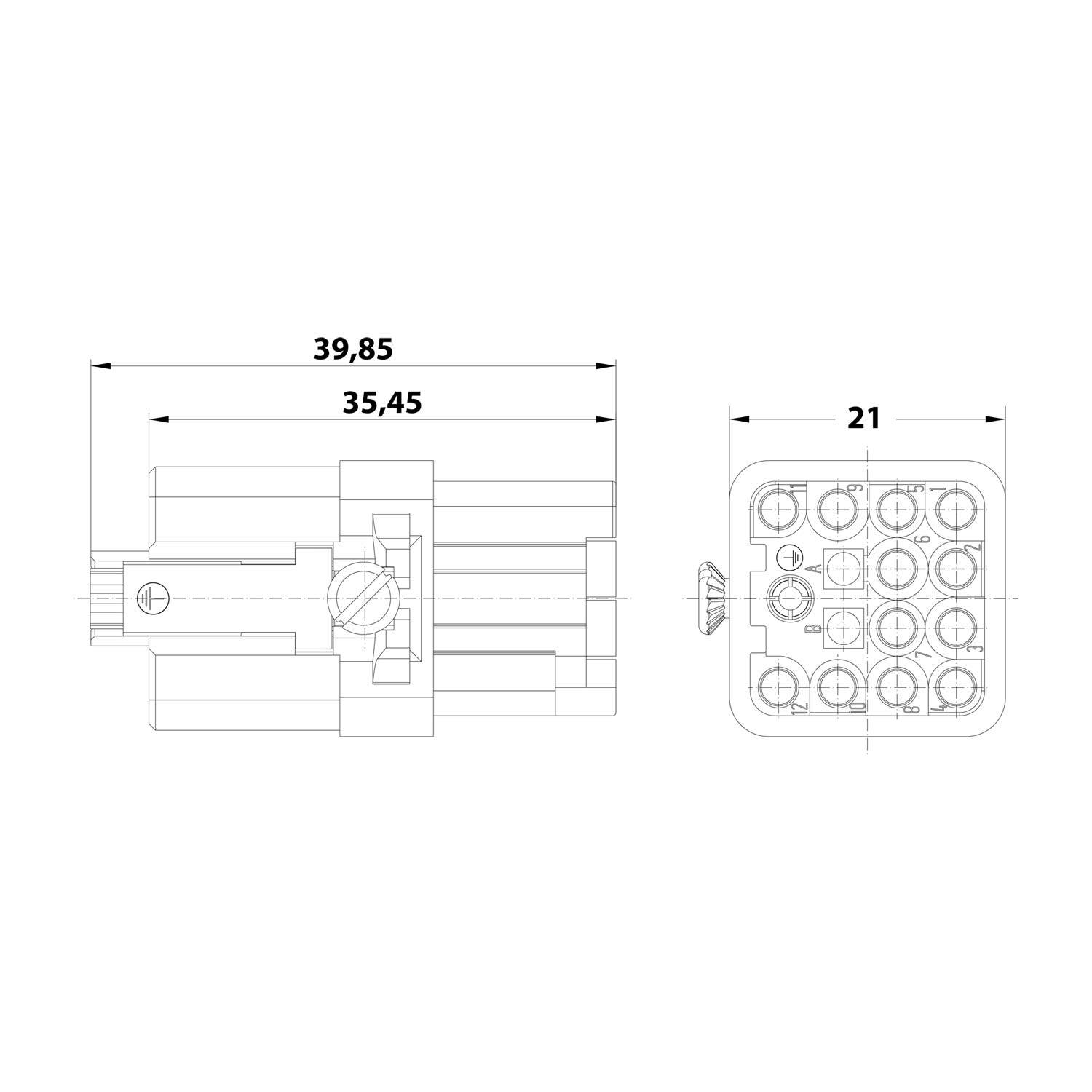

- Maße / Länge: 39,9mm
- Maße / Breite: 21,0mm
- Maße / Höhe: 21,0mm
- Ader Aderdurchmesser max.: 3,6mm
- Temperaturbereich: -40°C bis 125°C
- Steckzyklen: >=500
- Passend für: 3A-Gehäuse
- Werkstoff / Isolierstoff: Polycarbonat (PC)
- Werkstoff / PE Kontakt: Kupferlegierung
- Werkstoff / PE Kontaktoberfläche: hartversilbert
- Farbe / Farbton: kieselgrau RAL 7032
- Zulassungen / Normen / Brandverhalten nach UL: V0 nach UL94
- Merkmale: - Passende D-Crimpkontakte (Buchse) versilbert oder vergoldet müssen separat bestellt werden.
- Merkmale: - 1 PE-Kontakt mit innovativer Quick-Lock Anschlusstechnologie.
- Merkmale: - 16-fache Kodiermöglichkeiten mit Kodierpin (114446) ohne Verlust eines Kontaktplatzes.
- Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 12 polig
- Produkt-Art
Steckverbinder
- Serie
Han® Q
- Besonderheiten
mit Pusch-Lock-Federanschuss
- Anschluss
Crimp
- Polzahl
12
- Gesamtpolzahl
12 + PE
- Leiterquerschnitt (min.)
0.14 mm²
- Leiterquerschnitt (max.)
2.5 mm²
- Steckzyklen
>=500
- Inhalt
1 St.
- Max. Temperatur
125 °C
- Min. Temperatur
-40 °C
- Voreilender Kontakt (PE)
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 934007905 HARTING Han Q12/0 Buchseneinsatz (F) Crimp- / Quick-Lock-Anschluss (PE), 12-polig+PE 400V, 10A - 1 Stück
Beschreibung
09120123101 HARTING Han Q12/0 Buchseneinsatz (F) Crimp- / Quick-Lock-Anschluss (PE), 12-polig+PE 400V, 10A: Typ: Q12/0 Einsatz Bauart: Buchseneinsatz (F) Polzahl: 12-polig +PE Beschriftung: 1 - 12 Anschlusstechnik: Crimp- / Quick-Lock-Anschluss (PE) Bemessungsspannung: Spannung: 400V Bemessungsstrom: Strom: 10A Bemessungsstoßspannung: 6kV Verschmutzungsgrad: 3 Isolationswiderstand: >=10Ohm Querschnitt: mm²: 0,14mm² - 2,5mm² PE mm²: 0,5mm² - 2,5mm² AWG: AWG26 - AWG14 + AWG20 - AWG14 Maße: Länge: 39,9mm Breite: 21,0mm Höhe: 21,0mm Ader Aderdurchmesser max.: 3,6mm Temperaturbereich: -40°C bis 125°C Steckzyklen: >=500 Passend für: 3A-Gehäuse Werkstoff: Isolierstoff: Polycarbonat (PC) PE Kontakt: Kupferlegierung PE Kontaktoberfläche: hartversilbert Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: V0 nach UL94 Merkmale: - Passende D-Crimpkontakte (Buchse) versilbert oder vergoldet müssen separat bestellt werden. - 1 PE-Kontakt mit innovativer Quick-Lock Anschlusstechnologie. - 16-fache Kodiermöglichkeiten mit Kodierpin (114446) ohne Verlust eines Kontaktplatzes. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 12 polig
