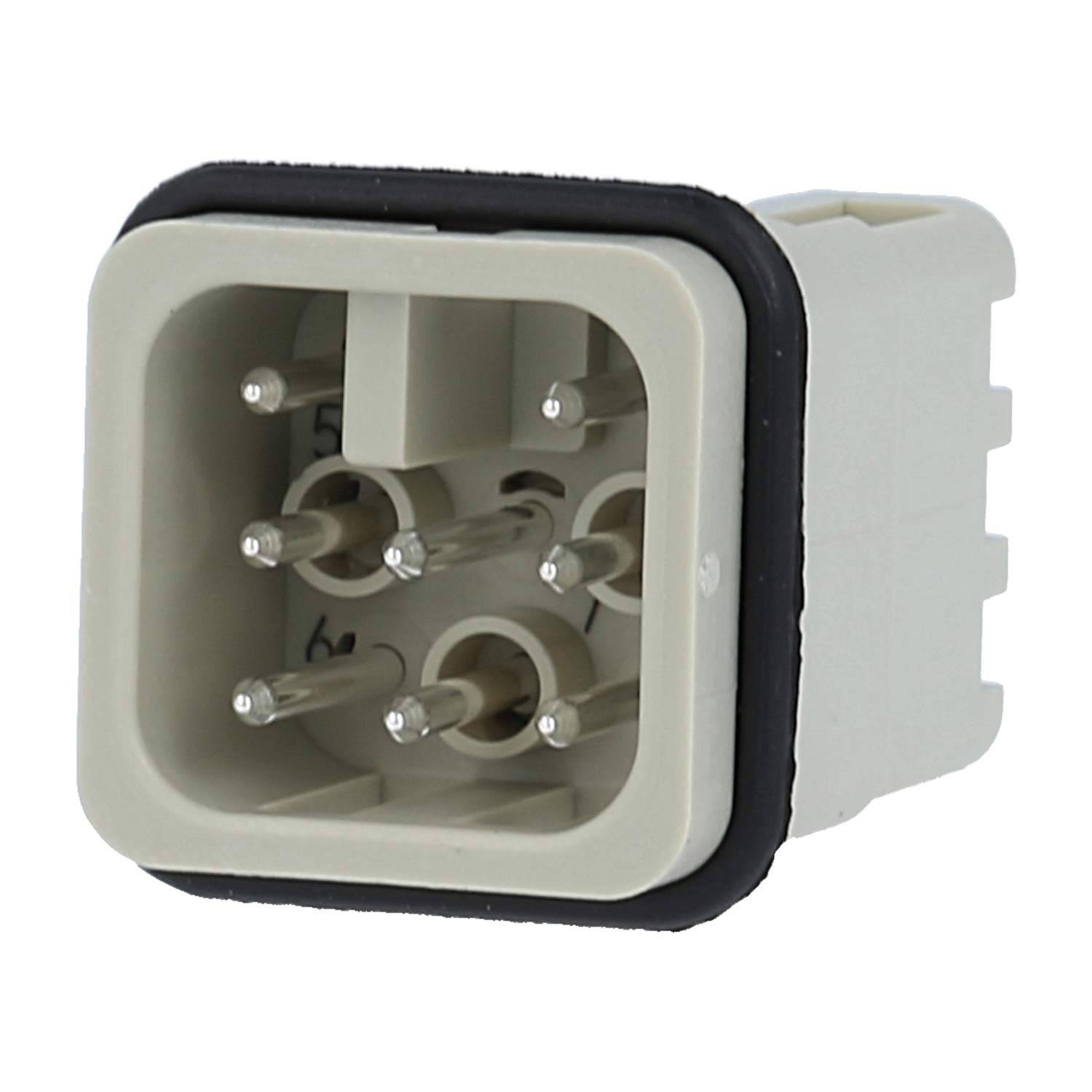

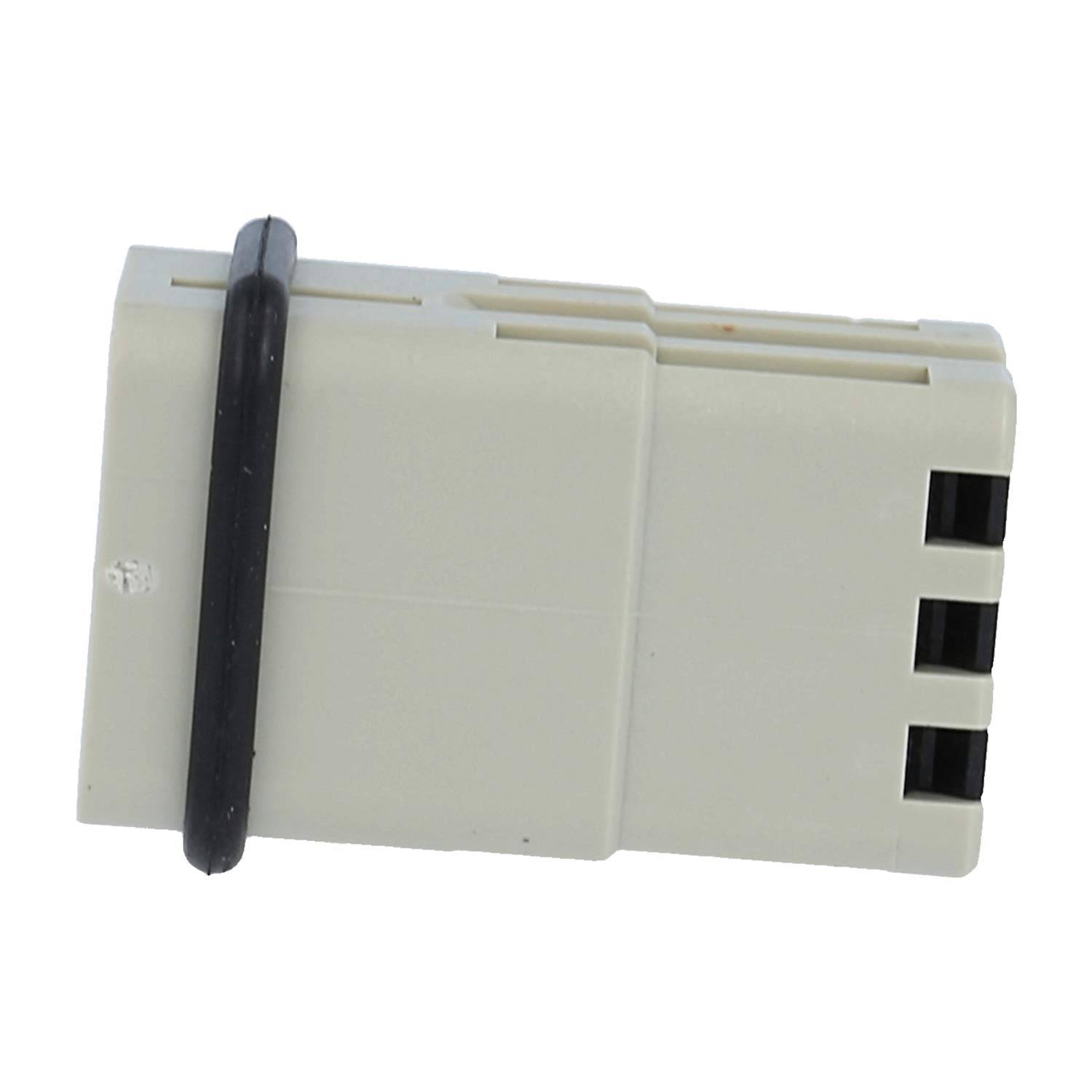

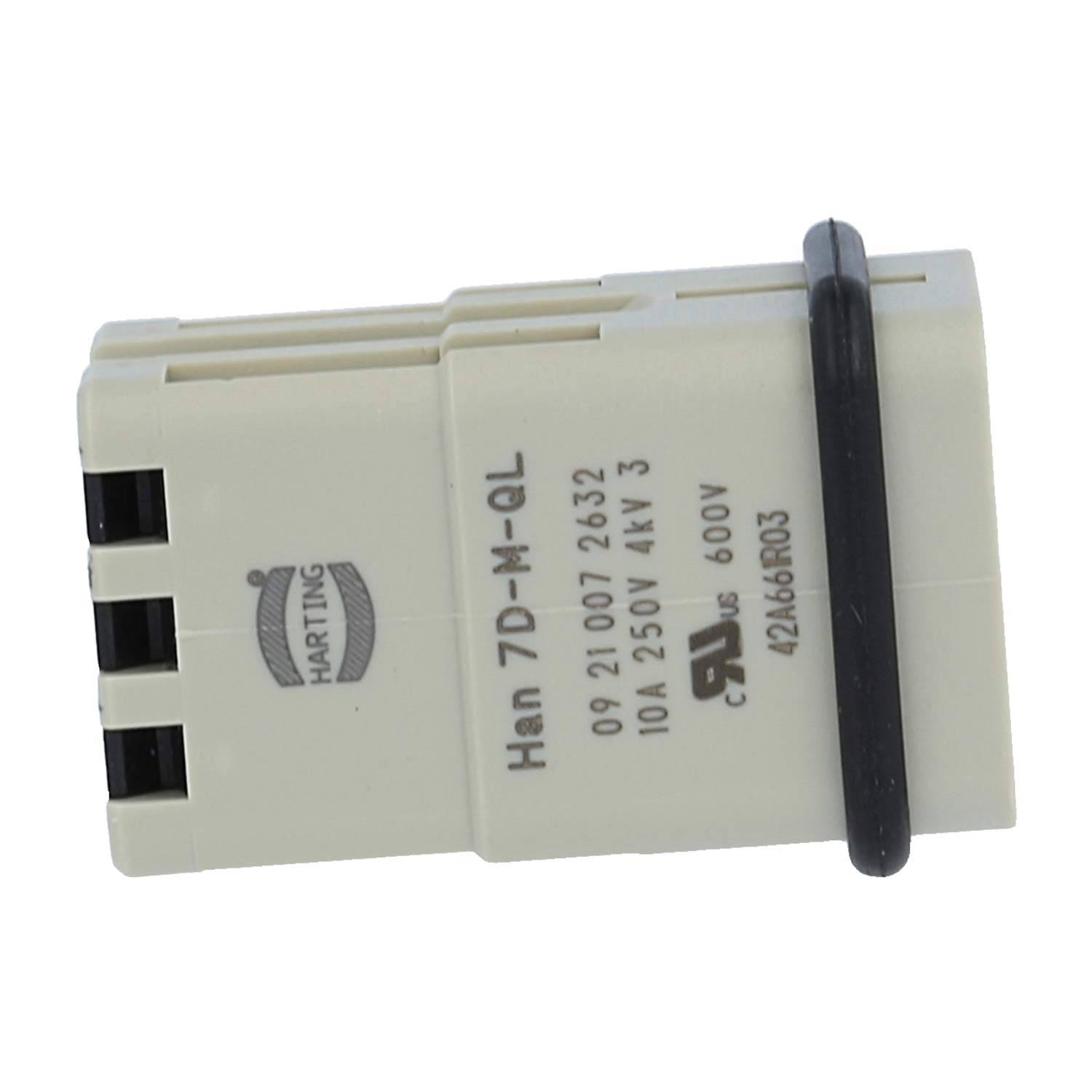

HARTING Han 7D Stifteinsatz (M) Quick-Lock-Anschluss, 7-polig+PE 250V, 10A - 1 Stück
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Steckverbinder
Serie
Han® D
Anschluss
Schnellanschluss
Gesamtpolzahl
7 + PE
Leiterquerschnitt (min.)
0.25 mm²
Datenblatt (PDF)
54 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
21,23 €
25
5% = 1,02 €
20,21 €
50
9% = 1,93 €
19,30 €
100
13% = 2,78 €
18,45 €
200
17% = 3,55 €
17,68 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (21,23 € / Stück)
21,23 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Typ: 7D Quick-Lock Einsatz
- Bauart: Stifteinsatz (M)
- Polzahl: 7-polig +PE

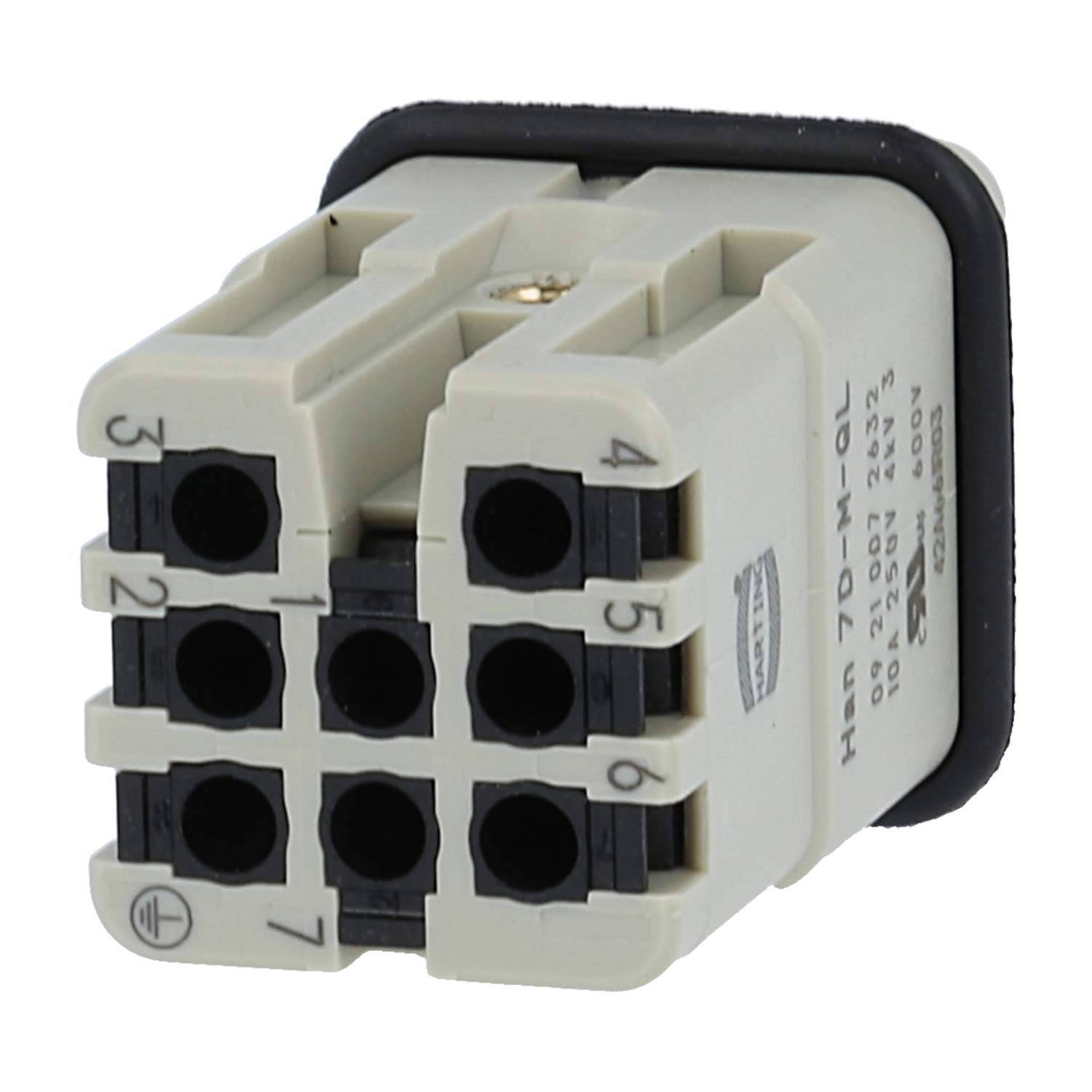

- Beschriftung: 1 - 7
- Anschlusstechnik: Quick-Lock-Anschluss
- Bemessungsspannung / Spannung: 250V
- Bemessungsstrom / Strom: 10A
- Bemessungsstoßspannung: 4kV
- Verschmutzungsgrad: 3
- Durchgangswiderstand: <=3,0mOhm
- Isolationswiderstand: >=10Ohm
- Querschnitt / mm²: 0,25mm² - 1,5mm²
- Querschnitt / AWG: AWG24 - AWG16
- Abisolierlänge / Länge: 10,0mm

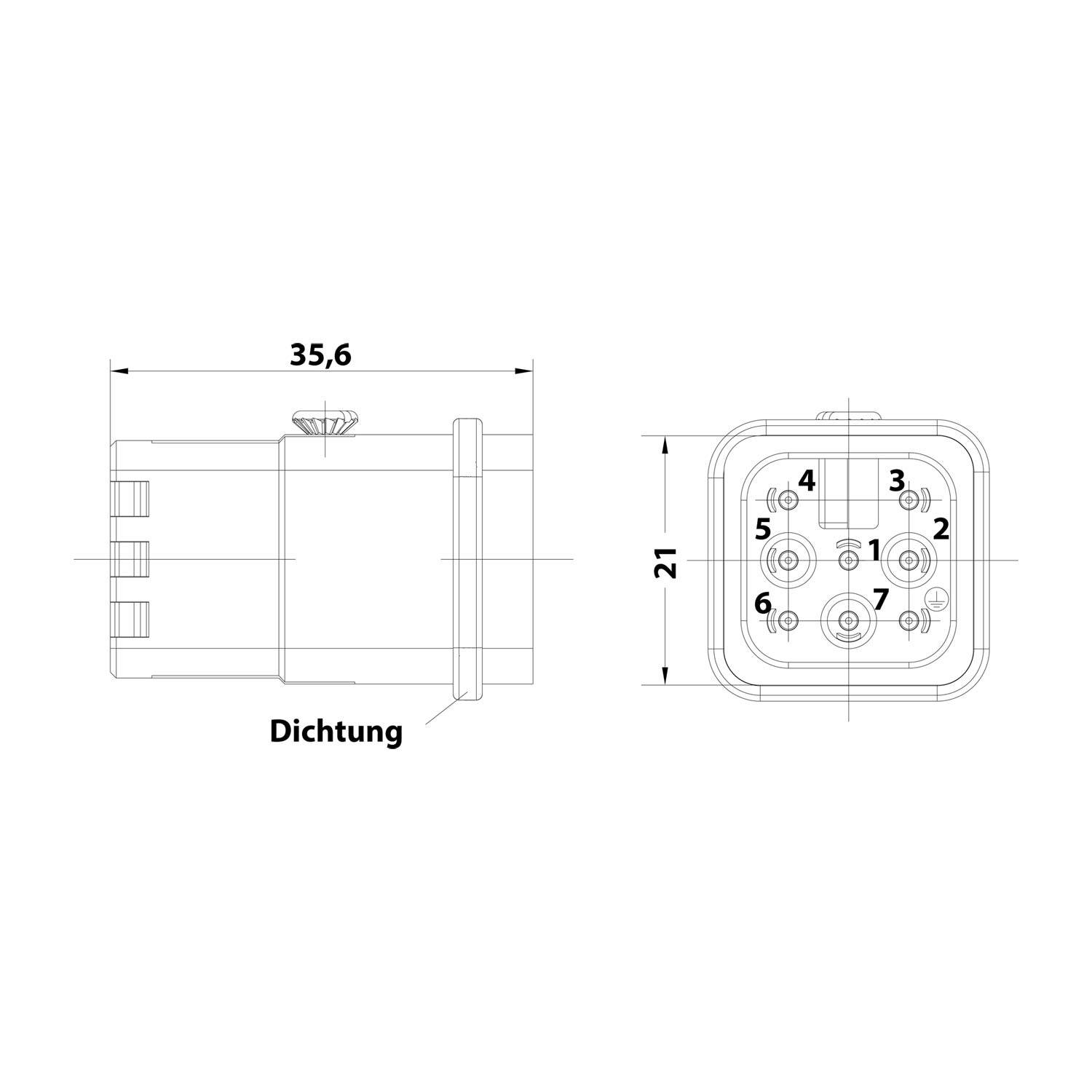

- Maße / Länge: 35,6mm
- Maße / Breite: 21,0mm
- Maße / Höhe: 21,0mm
- Ader Aderdurchmesser max.: 3,0mm
- Temperaturbereich: -40°C bis 125°C
- Steckzyklen: >=500
- Passend für: 3A-Gehäuse (Kunststoff)
- Werkstoff / Isolierstoff: Polyamid (PA)
- Werkstoff / Kontakt: Kupferlegierung
- Werkstoff / Kontaktoberfläche: hartversilbert
- Werkstoff / Dichtung: Nitril-Butadien-Kautschuk (NBR)
- Farbe / Farbton: kieselgrau RAL 7032
- Zulassungen / Normen / Brandverhalten nach UL: HB nach UL94
- Merkmale: - Feldkonfektionierbar ohne Spezialwerkzeug.
- Merkmale: - Verkürzten Montagezeiten durch innovative Quick-Lock-Anschlusstechnologie.
- Merkmale: - Vibrations- und schockfest.
- Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 7 polig
- Produkt-Art
Steckverbinder
- Serie
Han® D
- Besonderheiten
Feldkonfektion (werkzeuglos)
- Anschluss
Schnellanschluss
- Polzahl
7
- Gesamtpolzahl
7 + PE
- Leiterquerschnitt (min.)
0.25 mm²
- Leiterquerschnitt (max.)
1.5 mm²
- Steckzyklen
500
- Bemessungsspannung
250 V
- Bemessungsstrom
10 A
- Inhalt
1 St.
- Max. Temperatur
125 °C
- Min. Temperatur
-40 °C
- Voreilender Kontakt (PE)
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 933996891 HARTING Han 7D Stifteinsatz (M) Quick-Lock-Anschluss, 7-polig+PE 250V, 10A - 1 Stück
Beschreibung
09210072632 HARTING Han 7D Stifteinsatz (M) Quick-Lock-Anschluss, 7-polig+PE 250V, 10A: Typ: 7D Quick-Lock Einsatz Bauart: Stifteinsatz (M) Polzahl: 7-polig +PE Beschriftung: 1 - 7 Anschlusstechnik: Quick-Lock-Anschluss Bemessungsspannung: Spannung: 250V Bemessungsstrom: Strom: 10A Bemessungsstoßspannung: 4kV Verschmutzungsgrad: 3 Durchgangswiderstand: <=3,0mOhm Isolationswiderstand: >=10Ohm Querschnitt: mm²: 0,25mm² - 1,5mm² AWG: AWG24 - AWG16 Abisolierlänge: Länge: 10,0mm Maße: Länge: 35,6mm Breite: 21,0mm Höhe: 21,0mm Ader Aderdurchmesser max.: 3,0mm Temperaturbereich: -40°C bis 125°C Steckzyklen: >=500 Passend für: 3A-Gehäuse (Kunststoff) Werkstoff: Isolierstoff: Polyamid (PA) Kontakt: Kupferlegierung Kontaktoberfläche: hartversilbert Dichtung: Nitril-Butadien-Kautschuk (NBR) Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: HB nach UL94 Merkmale: - Feldkonfektionierbar ohne Spezialwerkzeug. - Verkürzten Montagezeiten durch innovative Quick-Lock-Anschlusstechnologie. - Vibrations- und schockfest. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 7 polig
