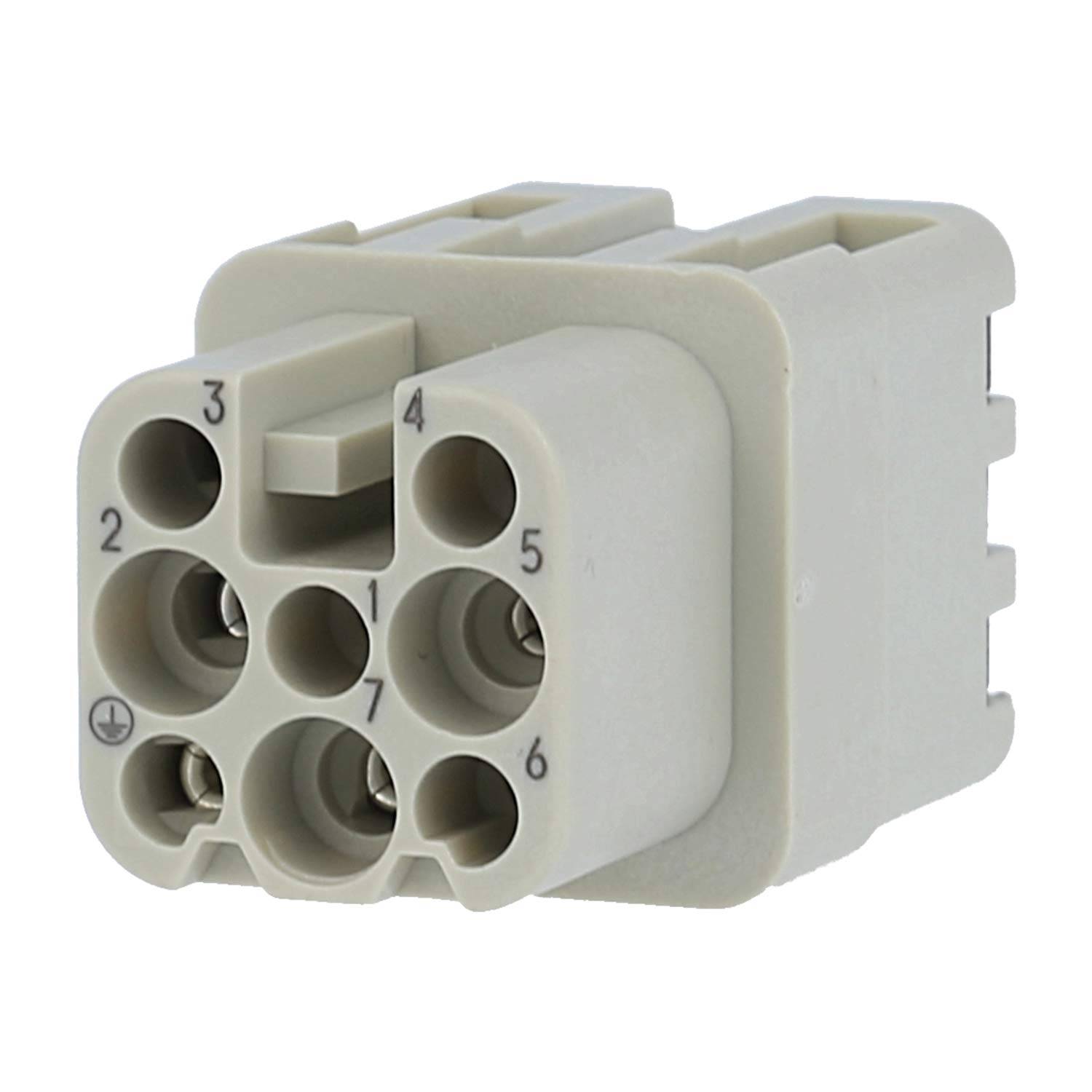

HARTING Han 7D Buchseneinsatz (F) Quick-Lock-Anschluss, 7-polig+PE 250V, 10A

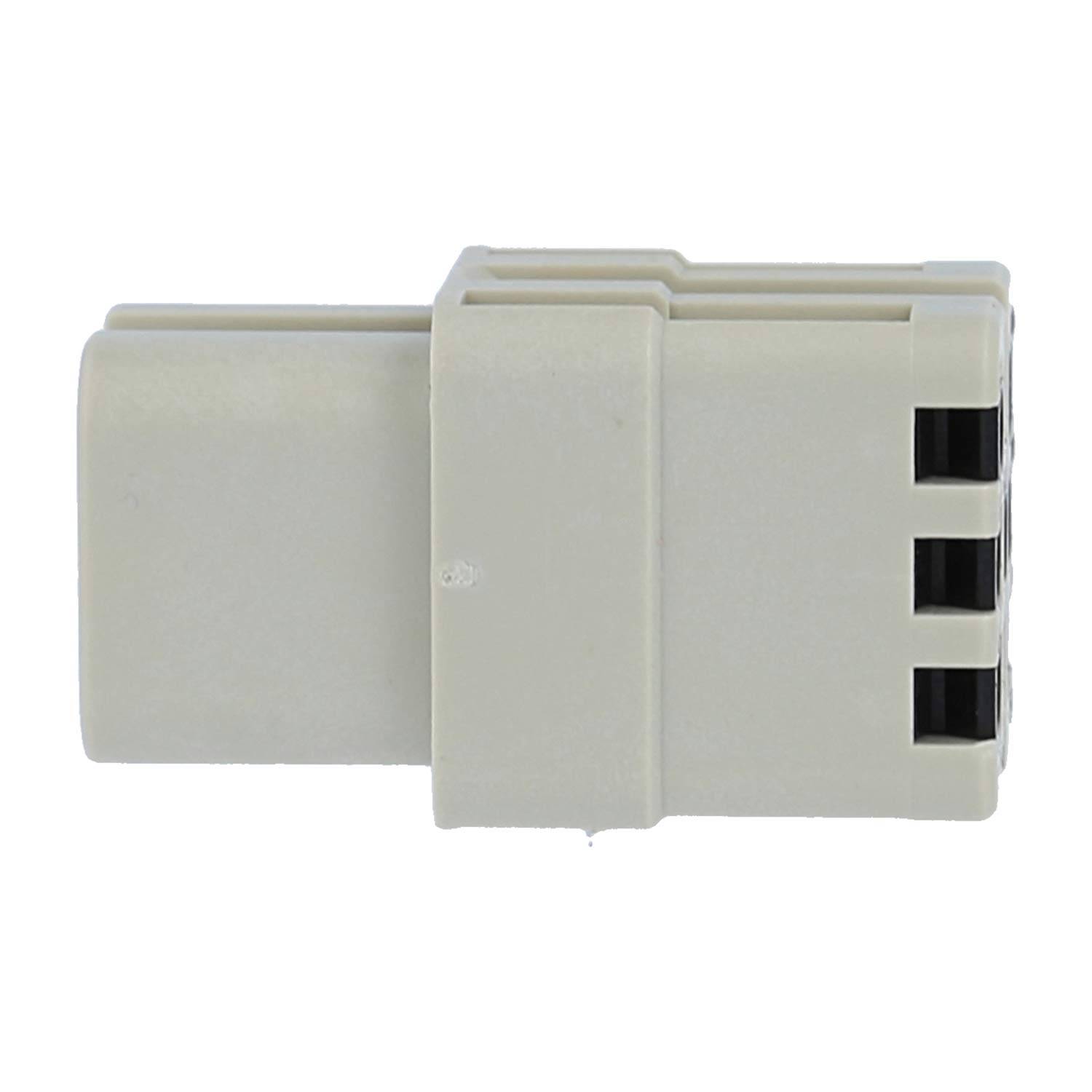

HARTING Han 7D Buchseneinsatz (F) Quick-Lock-Anschluss, 7-polig+PE 250V, 10A - 1 Stück-1

HARTING Han 7D Buchseneinsatz (F) Quick-Lock-Anschluss, 7-polig+PE 250V, 10A - 1 Stück-2

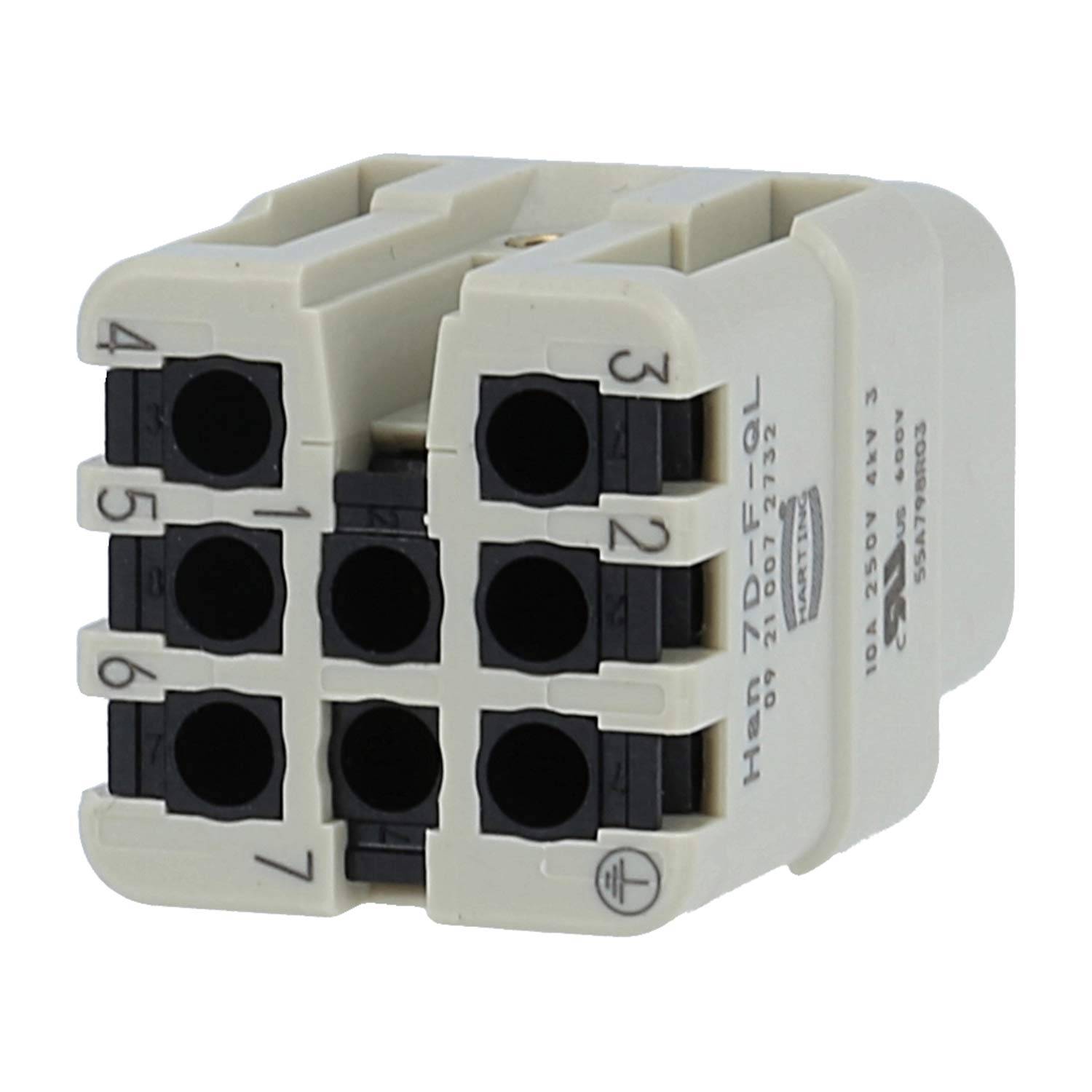

HARTING Han 7D Buchseneinsatz (F) Quick-Lock-Anschluss, 7-polig+PE 250V, 10A - 1 Stück-3

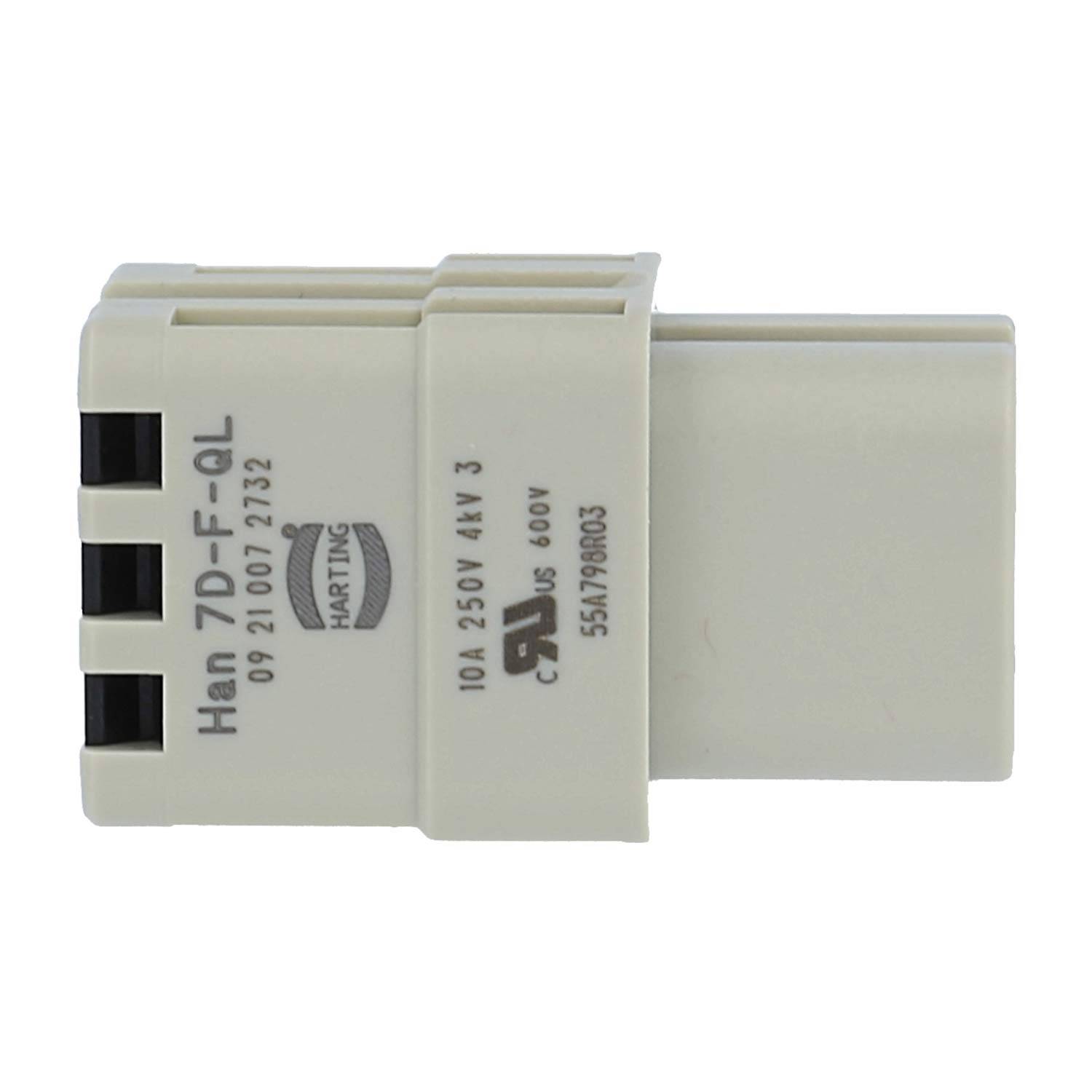

HARTING Han 7D Buchseneinsatz (F) Quick-Lock-Anschluss, 7-polig+PE 250V, 10A - 1 Stück-4

1/5

Produkt-Art

Steckverbinder

Serie

Han® D

Gesamtpolzahl

7 + PE

Leiterquerschnitt (min.)

0.25 mm²

Leiterquerschnitt (max.)

1.5 mm²

Datenblatt (PDF)

Sofort-Lieferung Fr., 25. Sept.

1 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (19,06 € / Stück)

19,06 €

zzgl. MwSt.

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Typ: 7D Quick-Lock Einsatz
Bauart: Buchseneinsatz (F)
Polzahl: 7-polig +PE
Beschriftung: 1 - 7
Anschlusstechnik: Quick-Lock-Anschluss
Bemessungsspannung / Spannung: 250V
Bemessungsstrom / Strom: 10A
Bemessungsstoßspannung: 4kV
Verschmutzungsgrad: 3
Durchgangswiderstand: <=3,0mOhm
Isolationswiderstand: >=10Ohm
Querschnitt / mm²: 0,25mm² - 1,5mm²
Querschnitt / AWG: AWG24 - AWG16
Abisolierlänge / Länge: 10,0mm

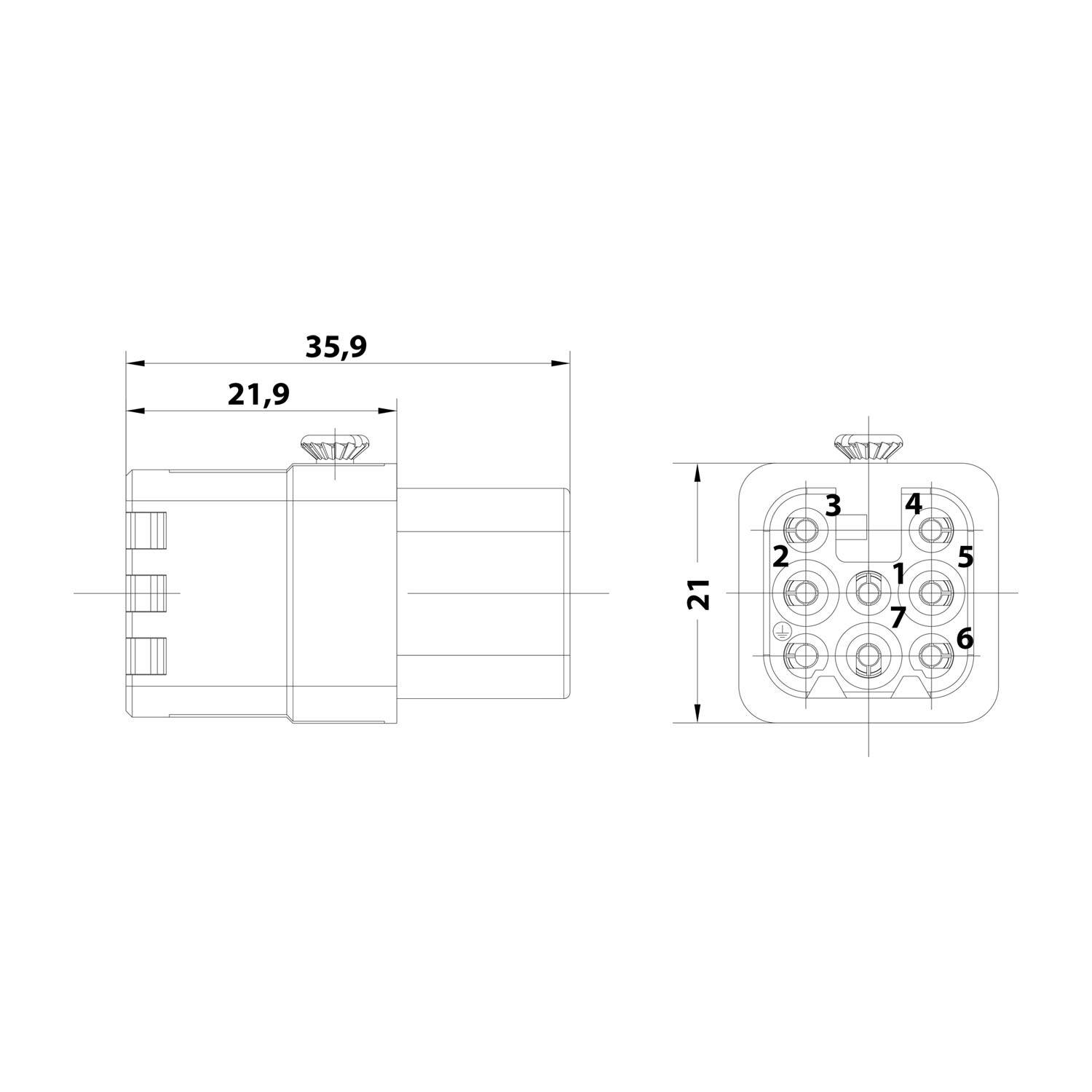

Maße / Länge: 35,9mm
Maße / Breite: 21,0mm
Maße / Höhe: 21,0mm
Ader Aderdurchmesser max.: 3,0mm
Temperaturbereich: -40°C bis 125°C
Steckzyklen: >=500
Passend für: 3A-Gehäuse (Kunststoff)
Werkstoff / Isolierstoff: Polyamid (PA)
Werkstoff / Kontakt: Kupferlegierung
Werkstoff / Kontaktoberfläche: hartversilbert
Farbe / Farbton: kieselgrau RAL 7032
Zulassungen / Normen / Brandverhalten nach UL: HB nach UL94
Merkmale: - Feldkonfektionierbar ohne Spezialwerkzeug.
Merkmale: - Verkürzten Montagezeiten durch innovative Quick-Lock-Anschlusstechnologie.
Merkmale: - Vibrations- und schockfest.
Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 7 polig

Produkt-Art: Steckverbinder

Serie: Han® D

Besonderheiten: Feldkonfektion (werkzeuglos)

Polzahl: 7

Gesamtpolzahl: 7 + PE

Leiterquerschnitt (min.): 0.25 mm²

Leiterquerschnitt (max.): 1.5 mm²

Steckzyklen: >=500

Inhalt: 1 St.

Max. Temperatur: 125 °C

Min. Temperatur: -40 °C

Voreilender Kontakt (PE): Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 933988723 HARTING Han 7D Buchseneinsatz (F) Quick-Lock-Anschluss, 7-polig+PE 250V, 10A - 1 Stück

Beschreibung

09210072732 HARTING Han 7D Buchseneinsatz (F) Quick-Lock-Anschluss, 7-polig+PE 250V, 10A: Typ: 7D Quick-Lock Einsatz Bauart: Buchseneinsatz (F) Polzahl: 7-polig +PE Beschriftung: 1 - 7 Anschlusstechnik: Quick-Lock-Anschluss Bemessungsspannung: Spannung: 250V Bemessungsstrom: Strom: 10A Bemessungsstoßspannung: 4kV Verschmutzungsgrad: 3 Durchgangswiderstand: <=3,0mOhm Isolationswiderstand: >=10Ohm Querschnitt: mm²: 0,25mm² - 1,5mm² AWG: AWG24 - AWG16 Abisolierlänge: Länge: 10,0mm Maße: Länge: 35,9mm Breite: 21,0mm Höhe: 21,0mm Ader Aderdurchmesser max.: 3,0mm Temperaturbereich: -40°C bis 125°C Steckzyklen: >=500 Passend für: 3A-Gehäuse (Kunststoff) Werkstoff: Isolierstoff: Polyamid (PA) Kontakt: Kupferlegierung Kontaktoberfläche: hartversilbert Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: HB nach UL94 Merkmale: - Feldkonfektionierbar ohne Spezialwerkzeug. - Verkürzten Montagezeiten durch innovative Quick-Lock-Anschlusstechnologie. - Vibrations- und schockfest. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 7 polig
