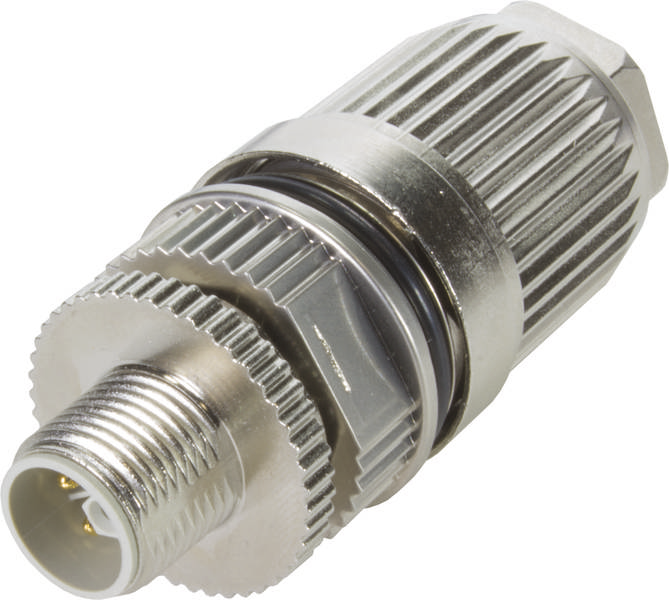

HARTING 21032961505 Kabelsteckverbinder Gesamtpolzahl: 5 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Kabelsteckverbinder
Gesamtpolzahl
5
Anschluss
HARAX® Anschlusstechnik
Inhalt
1 St.
Typ
21 03 296 1505
Datenblatt (PDF)
86 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
27,12 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Kabelsteckverbinder
- Stift, 4, 5,8..13,5 mm, gerade, 12 A, -40..85 °C, 63 V, III, 3, 0,75..1,5 mm², Durchdringanschluss, Nickel/Gold, Zink, sonstige, Zinkdruckguss, Verschraubung, Mit Schutzleiter: nein, IP65/IP67, 100, Geschirmt: ja
Technische Daten
- Baureihe: Rundsteckverbinder M12
- Komponente: Kabelsteckverbinder
- Anschlussart: HARAX® Anschlusstechnik
- Kontaktanzahl: 5
- Verriegelungsart: Schraubverriegelung
- Bemessungsstrom: 12 A
- Isolationswiderstand: >108 Ω
- Durchgangswiderstand: ≤ 10 mΩ
- Grenztemperatur: -40 ... +85 °C
- Steckzyklen: ≥ 100
- Isolierstoffgruppe: I (600 ≤ CTI)
- Werkstoff Einsatz: Polyamid (PA)
- Farbe Einsatz: grau
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: Au über Ni steckseitig
- Normen: IEC 61076-2-111
- Nettogewicht: 74 g
- Bezeichnung: Power
- Anzahl Powerkontakte: 4
- Bemessungsspannung: 63 V
- Bemessungsstoßspannung: 1,5 kV
- Verschmutzungsgrad: 3
- Anzahl Spezialkontakte: 1
- Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
- Kodierung: L-Kodierung
- Geschlecht: Stift
- Leiterquerschnitt: AWG 18 ... AWG 16
- Beschreibung: gerade
- Schirmung: geschirmt
- Schutzart nach IEC 60529: IP65 / IP67 im gesteckten Zustand
- PROFINET: ja
- Anzugsdrehmoment: 0,6 Nm
- Werkstoff Gehäuse: Zink-Druckguss
- Kabeldurchmesser: 5,8 ... 13,5 mm
- Überspannungskategorie: III
- Schlüsselweite (Rändelschraube / Rändelmutter): 17
- Spezifikation der Spezialkontakte: FE-Kontakt
- Typ
21 03 296 1505
- Produkt-Art
Kabelsteckverbinder
- Gesamtpolzahl
5
- Anschluss
HARAX® Anschlusstechnik
- Herstellerfarbe
Grau
- Inhalt
1 St.
- Verschluss
Schraubverriegelung
- Kabel-Ø (max.)
13.5 mm
- Kabel-Ø (min.)
5.8 mm
- Gehäuse-Material
Zinkdruckguss
- Herst.-Teilenr.
21032961505
- Kabel-Ø-Bereich
5.8 - 13.5 mm
- Polzahl
5
Verschraubung
63 V
TRUE
Zink
sonstige
-40-85 °C
Durchdringanschluss
Nickel/Gold
III
0.75-1.5 mm²
0.75-1.5 mm²
0.75-1.5 mm²
0.75-1.5 mm²
IP65/IP67
FALSE
12 A
5.8-13.5 mm
100
4
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3000823 HARTING 21032961505 Kabelsteckverbinder Gesamtpolzahl: 5 1 St.
Datenblatt 3000823 HARTING 21032961505 Kabelsteckverbinder Gesamtpolzahl: 5 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3000823 HARTING 21032961505 Kabelsteckverbinder Gesamtpolzahl: 5 1 St.
Beschreibung
Kabelsteckverbinder, gerade, Stift, L-Kodierung, HARAX Anschlusstechnik, Polyamid (PA), grau, Kontakte: 5, Kupferlegierung Au über Ni steckseitig
Lieferumfang
- Geliefert wird: Harting Kabelstecker M12 Po IDC male Lcod 21032961505, Verpackungseinheit: 1 Stk., EAN: 5713140227248
