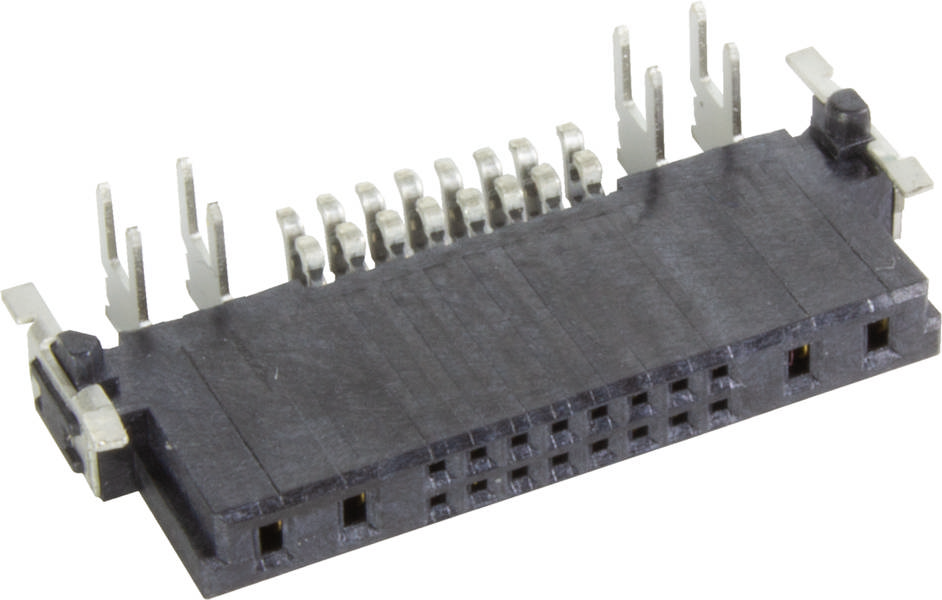

HARTING 15854162701000 Federleiste 400 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Federleiste
Bauform
gewinkelt
RM
1.27 mm
2.54 mm
Inhalt
400 St.
Polzahl Gesamt
20
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradGesamt (1.814,29 € / Stück)
1.814,29 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Federleiste
- Polzahl Gesamt 20
- Inhalt 400 St.
Technische Daten
- Baureihe: har-flex®
- Komponente: Federleiste
- Kontaktbeschreibung: gewinkelt
- Anschlussart: Reflowlötanschluss (SMT)
- Art der Verbindung: Motherboard to daughtercard;Extender card
- Kontaktanzahl: 20
- Raster, anschlussseitig: 1,27 mm;2,54 mm
- Bemessungsstrom: 21,5 A
- Isolationswiderstand: >1010 Ω
- Durchgangswiderstand: ≤ 25 mΩ
- Grenztemperatur: -55 ... +125 °C
- Steckzyklen: ≥ 500
- Prüfspannung Ueff: 0,5 kV Signal;0,84 kV Signal / Power;0,84 kV Power / Power
- Isolierstoffgruppe: IIIa (175 ≤ CTI < 400)
- Werkstoff Einsatz: Liquid-crystal polymer (LCP)
- Farbe Einsatz: schwarz
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: Edelmetall über Ni steckseitig;Sn über Ni anschlussseitig
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Bezeichnung: Hybrid
- Raster, steckseitig: 1,27 mm;2,54 mm
- Luftstrecke: ≥0,4 mm Signalkontakte;≥0,94 mm Powerkontakte;≥0,7 mm Signal- auf Powerkontakte
- Kriechstrecke: ≥0,4 mm Leiterplatte: Signalkontakte;≥0,94 mm Leiterplatte: Powerkontakte;≥0,7 mm Leiterplatte: Signal- auf Powerkontakte;≥0,4 mm Steckverbinder: Signalkontakte;≥1,89 mm Steckverbinder: Powerkontakte;≥2,09 mm Steckverbinder: Signal- auf Powerkontakte
- Merkmale: Anschlussart der Power-Kontakte: THR
- Anzahl Signalkontakte: 16
- Anzahl Powerkontakte: 4
- Bemessungsspannung: nach IEC 60664-1
- Bemessungsstoßspannung: 1,5 kV
- Verschmutzungsgrad: 2
- Moisture Sensitivity Level (MSL): 1 nach ECA/IPC/JEDEC J-STD-020D
- Process Sensitivity Level (PSL): R0 nach ECA/IPC/JEDEC J-STD-020D
- Koplanarität von Kontakten: 0,12 mm
- Produkt-Art
Federleiste
- Bauform
gewinkelt
- Polzahl Gesamt
20
- RM
1.27 mm
2.54 mm
- Nennstrom
21.5 A
- Nennstrom - gerundet
21.5 A
- Anschluss
SMT
- Herstellerfarbe
Schwarz
- Gehäuse-Material
PA
- Herst.-Teilenr.
15854162701000
- Inhalt
400 St.
- Kontaktmaterial
Kupferlegierung
- Typ
15 85 416 2701 000
- Durchgangs-Widerstand
25 mΩ
- Isolations-Widerstand
1010 Ω
sonstige
20
sonstige
-55-125 °C
sonstige
1.5 kV
Lötanschluss
Zinn
1.27 mm
1.27 mm
Flüssigkristallpolymer
0°/180° (horizontal)
sonstige
21.5 A
Dokumente & Downloads
Datenblatt
Datenblatt 2999552 HARTING 15854162701000 Federleiste 400 St.
Datenblatt 2999552 HARTING 15854162701000 Federleiste 400 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2999552 HARTING 15854162701000 Federleiste 400 St.
Beschreibung
Federleiste, Reflowlötanschluss (SMT), Bemessungsstrom: 21,5 A, Kontakte: 20, gewinkelt, Kupferlegierung
