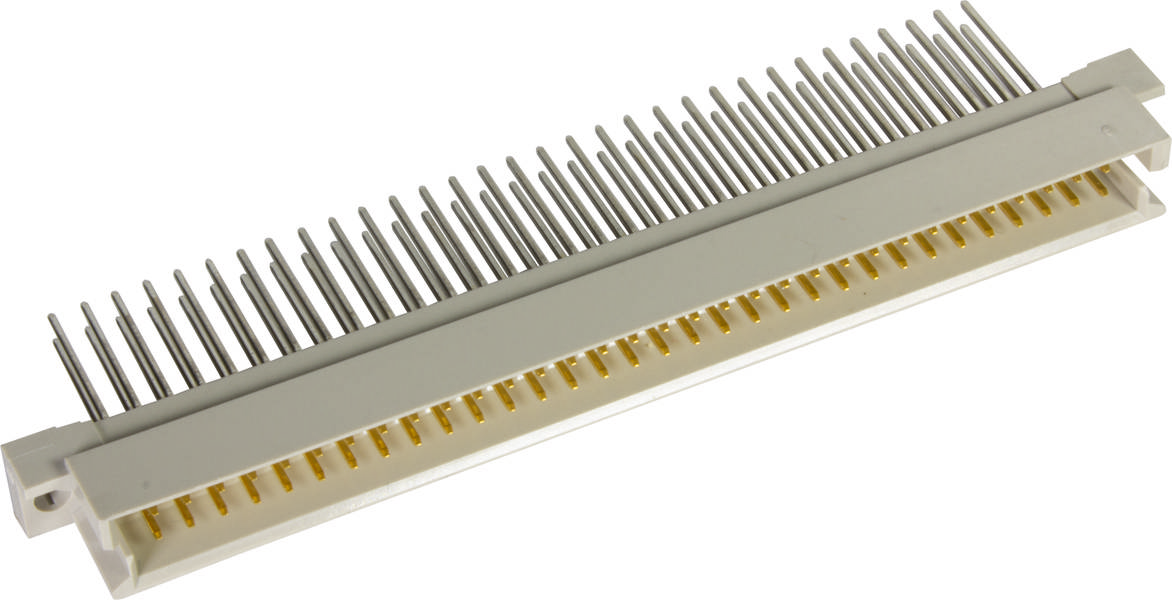

HARTING 09721646909 Messerleiste Anzahl Reihen 2 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Messerleiste
Bauform
gerade
RM
2.54 mm
Inhalt
1 St.
Polzahl Gesamt
64
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
11,76 €
3
6% = 0,65 €
11,11 €
5
7% = 0,87 €
10,89 €
10
9% = 1,09 €
10,67 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Gesamt (11,76 € / Stück)
11,76 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Messerleiste
- Polzahl Gesamt 64
- Anzahl Reihen 2
- Inhalt 1 St.
Technische Daten
- Baureihe: DIN 41612
- Komponente: Messerleiste
- Kontaktbeschreibung: gerade
- Anschlussart: Wickelanschluss
- Art der Verbindung: Leiterplatte zu Kabel;Kabel zu Kabel
- Kontaktanzahl: 64
- Länge der Pins: 17 mm
- Steckkontaktreihen: 2
- Raster, anschlussseitig: 2,54 mm
- Bemessungsstrom: Bemessungsstrom gemessen bei 20 °C, Details siehe Deratingkurve
- Isolationswiderstand: >1012 Ω
- Durchgangswiderstand: ≤ 20 mΩ
- Grenztemperatur: -55 ... +125 °C
- Steck- und Ziehkraft: ≤ 60 N
- Steckzyklen: ≥ 400
- Prüfspannung Ueff: 1 kV (Kontakt-Kontakt);1,55 kV (Kontakt-Masse)
- Isolierstoffgruppe: IIIa (175 ≤ CTI < 400)
- Werkstoff Einsatz: Thermoplastischer Formstoff, glasfaserverstärkt
- Farbe Einsatz: RAL 7032 (kieselgrau)
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: Edelmetall über Ni steckseitig;Ni anschlussseitig
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60603-2
- Nettogewicht: 12,7 g
- Bezeichnung: Bauform Q
- Raster, steckseitig: 2,54 mm
- Luftstrecke: ≥ 1,2 mm
- Kriechstrecke: ≥ 1,2 mm
- Merkmale: bleifrei
- Leiterplattenbefestigung: mit Flansch
- Hot plugging: nein
- Bahnklassifizierung: F4/I3 gemäß NFF 16-101/102
- Kontaktbestückung: Reihen a und b, Positionen 1, 2, ... , 31, 32
- Kodierung: Kodierung mit Kontaktverlust
- Produkt-Art
Messerleiste
- Bauform
gerade
- Polzahl Gesamt
64
- Anzahl Reihen
2
- RM
2.54 mm
- Anschluss
Wickelanschluss
- Herstellerfarbe
Kieselgrau (RAL 7032)
- Gehäuse-Material
PA
- Herst.-Teilenr.
09721646909
- Inhalt
1 St.
- Kontaktmaterial
Kupferlegierung
- Typ
09 72 164 6909
- Durchgangs-Widerstand
20 mΩ
- Isolations-Widerstand
1012 Ω
- Stift-Länge
17 mm
Leiterplatte zu Kabel
sonstige
64
sonstige
-55-125 °C
sonstige
Direktanschluss
sonstige
17 mm
2.54 mm
2
2.54 mm
Thermoplast
90° (vertikal nach oben)
Flansch
2 A
Dokumente & Downloads
Datenblatt
Datenblatt 3003578 HARTING 09721646909 Messerleiste Anzahl Reihen 2 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3003578 HARTING 09721646909 Messerleiste Anzahl Reihen 2 1 St.
Beschreibung
Messerleiste, Wickelanschluss, Bemessungsstrom: 2 A, Kontakte: 64, gerade, Kupferlegierung, Edelmetall über Ni steckseitig, Ni anschlussseitig
