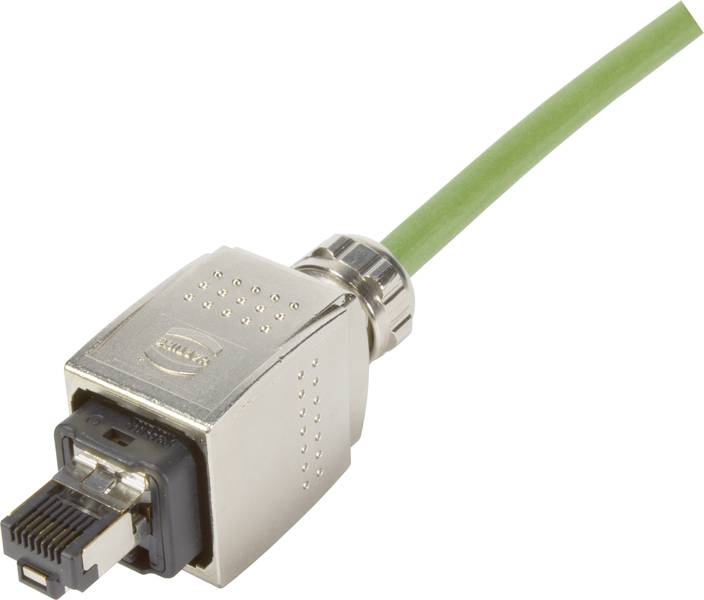

HARTING 09352220401 Steckverbinder-Set Gesamtpolzahl: 4 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Steckverbinder-Set
Gesamtpolzahl
4
Anschluss
Schneidklemmanschluss
Inhalt
1 St.
Nennstrom - gerundet
1.75 A
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
34,45 €
3
3% = 1,12 €
33,33 €
5
4% = 1,50 €
32,95 €
10
5% = 1,87 €
32,58 €
25
6% = 2,06 €
32,39 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Gesamt (34,45 € / Stück)
34,45 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Baureihe: Han® PushPull (V14)
- Komponente: Steckverbinder-Sets
- Anschlussart: IDC-Schneidklemmanschluss
- Kontaktanzahl: 4
- Verriegelungsart: PushPull
- Bemessungsstrom: 1,75 A
- Grenztemperatur: -40 ... +70 °C
- Steckzyklen: ≥ 750
- Kontaktoberfläche: Au über Ni steckseitig;Sn über Ni anschlussseitig
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 61076-3-117 Variante 14 (V14);IEC 60603-7 Steckgesicht;EN 45545-2
- Nettogewicht: 81,5 g
- Bezeichnung: RJ45
- Merkmale: intuitive Verriegelung
- Bemessungsspannung: 50 V
- Hinweise: Beachten Sie bei der Installation eines PROFINET-Systems die PROFINET-Montagerichtlinie.
- Datenrate: 10 Mbit/s; 100 Mbit/s
- Leiterquerschnitt: AWG 27/7 ... AWG 22/7 flexibel;AWG 27/1 ... AWG 22/1 starr
- Beschreibung: AIDA-konform;PROFINET-Bezeichnung: PROFINET O-Plug RJ45
- Schirmung: voll geschirmt, 360° Schirmkontakt
- Übertragungseigenschaften: Kat. 5 Klasse D bis 100 MHz
- Schutzart nach IEC 60529: IP65;IP67
- PROFINET: ja
- Zulassungen: DNV GL
- Werkstoff Gehäuse: Zink-Druckguss
- Oberfläche Gehäuse: vernickelt
- Aderaußendurchmesser: ≤ 1,6 mm
- Kabeldurchmesser: 5 ... 8 mm
- Werkstoff O-Ring: NBR
- Werkstoff Kabeldichtung: TPE
- Typ
09 35 222 0401
- Produkt-Art
Steckverbinder-Set
- Gesamtpolzahl
4
- Anschluss
Schneidklemmanschluss
- Inhalt
1 St.
- Nennstrom
1.75 A
- Nennstrom - gerundet
1.75 A
- Nennspannung
50 V
- Kabel-Ø (max.)
8 mm
- Kabel-Ø (min.)
5 mm
- Gehäuse-Material
Zinkdruckguss
- Herst.-Teilenr.
09352220401
- Kabel-Ø-Bereich
5 - 8 mm
- Polzahl
4
IP65
IP67
Push Pull
50 V
4
sonstige
Zink
sonstige
-40-70 °C
sonstige
Schneidklemmanschluss
Nickel/Gold
0.22-0.32 mm²
0.22-0.32 mm²
0.22-0.32 mm²
0.22-0.32 mm²
IP65
sonstige
sonstige
sonstige
1.75 A
Dokumente & Downloads
Datenblatt
Datenblatt 3011419 HARTING 09352220401 Steckverbinder-Set Gesamtpolzahl: 4 1 St.
Datenblatt 3011419 HARTING 09352220401 Steckverbinder-Set Gesamtpolzahl: 4 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3011419 HARTING 09352220401 Steckverbinder-Set Gesamtpolzahl: 4 1 St.
Beschreibung
Steckverbinder, Steckverbinder-Sets AIDA-konform, PROFINET-Bezeichnung: PROFINET O-Plug RJ45, IDC-Schneidklemmanschluss, Bemessungsstrom: 1,75 A
