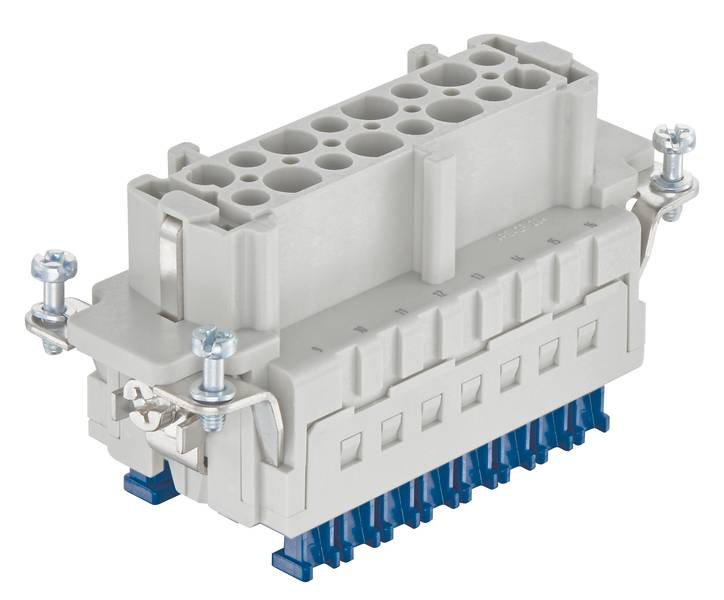

HARTING 09330162748 Steckverbinder Han® E 16 + PE Käfigzugfederanschluss 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Steckverbinder
Serie
Han® E
Anschluss
Käfigzugfederanschluss
Gesamtpolzahl
16 + PE
Datenblatt (PDF)
19 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
13,80 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Einsätze
- 16, Kontakteinsatz ohne Kontakte: nein, Buchse, Thermoplast, 16 A, -40..125 °C, 500 V, 6 kV, 3, Federzuganschluss, Mit Drahtschutz: nein, 0,14..2,5 mm², Silber, sonstige Kupferlegierungen, V0, Mit Schutzleiter: ja, 500
Technische Daten
- Baureihe: Han® ES Press
- Anschlussart: Käfigzugfederanschluss
- Kontaktanzahl: 16
- Bemessungsstrom: 16 A
- Isolationswiderstand: >1010 Ω
- Durchgangswiderstand: ≤ 3 mΩ
- Grenztemperatur: -40 ... +125 °C
- Steckzyklen: ≥ 500
- Werkstoff Einsatz: Polycarbonat (PC)
- Farbe Einsatz: RAL 7032 (kieselgrau)
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: versilbert
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60664-1;IEC 61984
- Nettogewicht: 103 g
- Bemessungsspannung: 500 V
- Bemessungsstoßspannung: 6 kV
- Verschmutzungsgrad: 3
- Hinweise: blauer Betätiger;nur für Gehäuse hoher Bauform
- Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
- Geschlecht: Buchse
- Leiterquerschnitt: AWG 26 ... AWG 14
- Abisolierlänge: 9 ... 11 mm
- Farbe Zubehör: blau
- Baugröße: 16 B
- Zulassungen: DNV GL
- PE-Kontakt: ja
- Bemessungsspannung nach UL: 600 V
- Bemessungsspannung nach CSA: 600 V
- Verpackungsart
Piece
- Produkt-Art
Steckverbinder
- Herstellerfarbe
Kieselgrau (RAL 7032)
- Serie
Han® E
- Besonderheiten
mit PUSH-IN-Federanschluss
- Anschluss
Käfigzugfederanschluss
- Polzahl
16
- Gesamtpolzahl
16 + PE
- Leiterquerschnitt (min.)
0.14 mm²
- Leiterquerschnitt (max.)
2.5 mm²
- Steckzyklen
≥ 500
- Baureihe
Han® ES Press
- Bemessungsspannung
500 V
- Bemessungsstrom
16 A
- Inhalt
1 St.
- Max. Temperatur
125 °C
- Min. Temperatur
-40 °C
- Voreilender Kontakt (PE)
Ja
500 V
FALSE
16
Buchse
-40-125 °C
V0
6 kV
Federzuganschluss
Silber
3
FALSE
0.14-2.5 mm²
0.14-2.5 mm²
TRUE
sonstige Kupferlegierungen
Thermoplast
16 A
Thermoplast
500
16
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3007921 HARTING 09330162748 Steckverbinder Han® E 16 + PE Käfigzugfederanschluss 1 St. Piece
Datenblatt 3007921 HARTING 09330162748 Steckverbinder Han® E 16 + PE Käfigzugfederanschluss 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3007921 HARTING 09330162748 Steckverbinder Han® E 16 + PE Käfigzugfederanschluss 1 St. Piece
Beschreibung
Einsätze, Käfigzugfederanschluss, Buchse, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 16 A, Baugröße: 16 B, Kontakte: 16
Lieferumfang
- Geliefert wird: Harting ES Press-Anschluss Han 16 Buchse 09330162748, Verpackungseinheit: 1 Stk., EAN: 5713140572003
