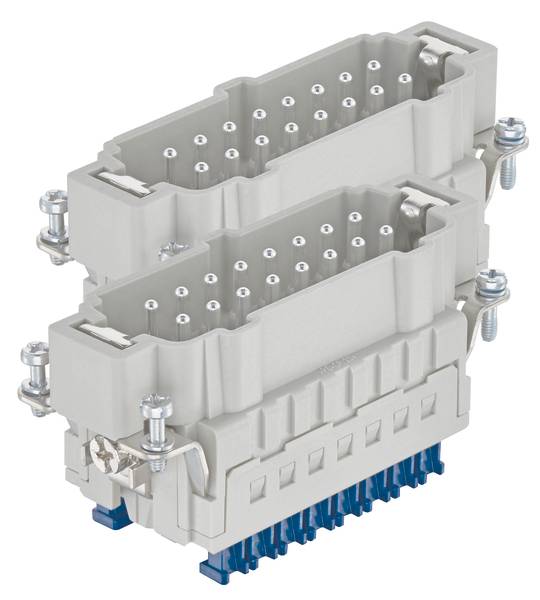

HARTING 09330162688 Stifteinsatz 32 + PE Käfigzugfederanschluss 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Stifteinsatz
Anschluss
Käfigzugfederanschluss
Gesamtpolzahl
32 + PE
Herstellerfarbe
Kieselgrau (RAL 7032)
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
27,72 €
3
4% = 1,20 €
26,52 €
5
6% = 1,60 €
26,12 €
10
7% = 2,01 €
25,71 €
25
8% = 2,21 €
25,51 €
50
9% = 2,61 €
25,11 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Gesamt (27,72 € / Stück)
27,72 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Baureihe: Han® ES Press
- Anschlussart: Käfigzugfederanschluss
- Kontaktanzahl: 32
- Bemessungsstrom: 16 A
- Isolationswiderstand: >1010 Ω
- Durchgangswiderstand: ≤ 3 mΩ
- Grenztemperatur: -40 ... +125 °C
- Steckzyklen: ≥ 500
- Werkstoff Einsatz: Polycarbonat (PC)
- Farbe Einsatz: RAL 7032 (kieselgrau)
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: versilbert
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60664-1;IEC 61984
- Nettogewicht: 110 g
- Bemessungsspannung: 500 V
- Bemessungsstoßspannung: 6 kV
- Verschmutzungsgrad: 3
- Hinweise: blauer Betätiger;nur für Gehäuse hoher Bauform;Zur Komplettbestückung sind zwei Einsätze erforderlich!
- Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
- Geschlecht: Stift
- Leiterquerschnitt: AWG 26 ... AWG 14
- Abisolierlänge: 9 ... 11 mm
- Beschreibung: weiterführende Bedruckung
- Farbe Zubehör: blau
- Baugröße: 32 B
- Zulassungen: DNV GL
- PE-Kontakt: ja
- Bemessungsspannung nach UL: 600 V
- Bemessungsspannung nach CSA: 600 V
- Kontaktkennzeichnung: 17 ... 32
- Verpackungsart
Piece
- Produkt-Art
Stifteinsatz
- Herstellerfarbe
Kieselgrau (RAL 7032)
- Besonderheiten
hohe Bauform
- Anschluss
Käfigzugfederanschluss
- Polzahl
32
- Gesamtpolzahl
32 + PE
- Steckzyklen
≥ 500
- Baureihe
Han® ES Press
- Inhalt
1 St.
- Max. Temperatur
+125 °C
- Min. Temperatur
-40 °C
- Voreilender Kontakt (PE)
Ja
500 V
FALSE
32
Stift
-40-125 °C
V0
6 kV
Federzuganschluss
Silber
3
FALSE
0.14-2.5 mm²
0.14-2.5 mm²
TRUE
sonstige Kupferlegierungen
Thermoplast
16 A
Thermoplast
500
32
Dokumente & Downloads
Datenblatt
Datenblatt 3007940 HARTING 09330162688 Stifteinsatz 32 + PE Käfigzugfederanschluss 1 St. Piece
Datenblatt 3007940 HARTING 09330162688 Stifteinsatz 32 + PE Käfigzugfederanschluss 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3007940 HARTING 09330162688 Stifteinsatz 32 + PE Käfigzugfederanschluss 1 St. Piece
Beschreibung
Einsätze, Käfigzugfederanschluss, Stift, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 16 A, Baugröße: 32 B, Kontakte: 32
