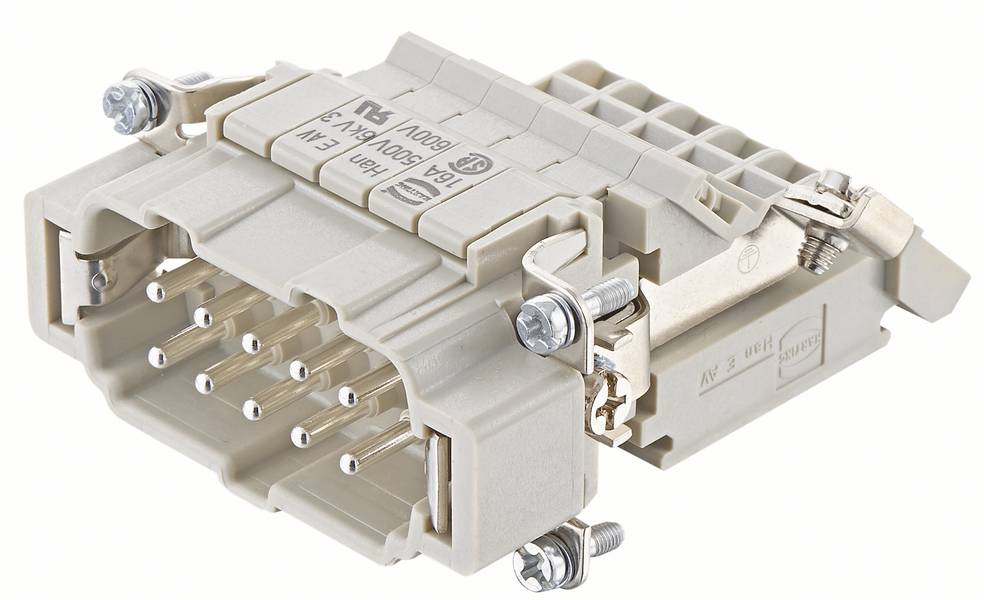

HARTING 09330104635 Steckverbinder Han® E 10 + PE Schrauben 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Steckverbinder
Serie
Han® E
Anschluss
Schrauben
Gesamtpolzahl
10 + PE
Leiterquerschnitt (min.)
0.2 mm²
Datenblatt (PDF)
17 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
36,63 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Einsätze
- 10, Kontakteinsatz ohne Kontakte: nein, Stift, Thermoplast, 16 A, -40..125 °C, 500 V, 6 kV, 3, Schraubanschluss, Mit Drahtschutz: nein, 0,2..2,5 mm², Silber, sonstige Kupferlegierungen, V0, Mit Schutzleiter: ja, 500
Technische Daten
- Baureihe: Han E® AV
- Komponente: Anschlussverteiler
- Anschlussart: Schraubanschluss
- Kontaktanzahl: 10
- Bemessungsstrom: 16 A
- Isolationswiderstand: >1010 Ω
- Durchgangswiderstand: ≤ 4 mΩ
- Grenztemperatur: -40 ... +125 °C
- Steckzyklen: ≥ 500
- Werkstoff Einsatz: Polycarbonat (PC)
- Farbe Einsatz: RAL 7032 (kieselgrau)
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: versilbert
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60664-1;IEC 61984
- Nettogewicht: 113,02 g
- Bemessungsspannung: 500 V
- Bemessungsstoßspannung: 6 kV
- Verschmutzungsgrad: 3
- Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
- Geschlecht: Stift
- Leiterquerschnitt: 0,2 ... 2,5 mm²
- Beschreibung: Ausführung rechts;Multi-Kontur (MK)
- Anzugsdrehmoment: 0,5 Nm
- Baugröße: 10 B
- Zulassungen: DNV GL
- PE-Kontakt: ja
- Bemessungsspannung nach UL: 600 V
- Produkt-Art
Steckverbinder
- Herstellerfarbe
Kieselgrau (RAL 7032)
- Serie
Han® E
- Besonderheiten
mit Schraubanschluss
- Anschluss
Schrauben
- Polzahl
10
- Gesamtpolzahl
10 + PE
- Leiterquerschnitt (min.)
0.2 mm²
- Leiterquerschnitt (max.)
2.5 mm²
- Steckzyklen
500
- Baureihe
Han E® AV
- Bemessungsspannung
500 V
- Bemessungsstrom
16 A
- Inhalt
1 St.
- Max. Temperatur
+125 °C
- Min. Temperatur
-40 °C
- Voreilender Kontakt (PE)
Ja
500 V
FALSE
10
Stift
-40-125 °C
V0
6 kV
Schraubanschluss
Silber
3
FALSE
0.2-2.5 mm²
0.2-2.5 mm²
TRUE
sonstige Kupferlegierungen
Thermoplast
16 A
Thermoplast
500
10
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3007726 HARTING 09330104635 Steckverbinder Han® E 10 + PE Schrauben 1 St.
Datenblatt 3007726 HARTING 09330104635 Steckverbinder Han® E 10 + PE Schrauben 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3007726 HARTING 09330104635 Steckverbinder Han® E 10 + PE Schrauben 1 St.
Beschreibung
Einsätze, Anschlussverteiler, Schraubanschluss, Stift, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 16 A, Baugröße: 10 B, Kontakte: 10
Lieferumfang
- Geliefert wird: Harting Anschlußverteiler 09330104635, Verpackungseinheit: 1 Stk., EAN: 5713140051188
