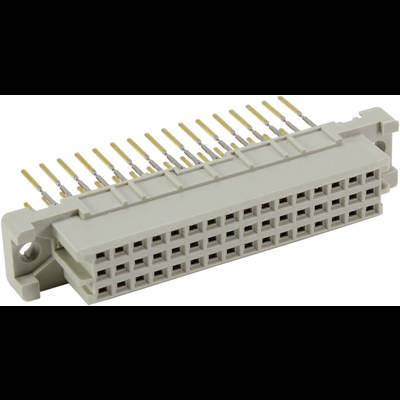

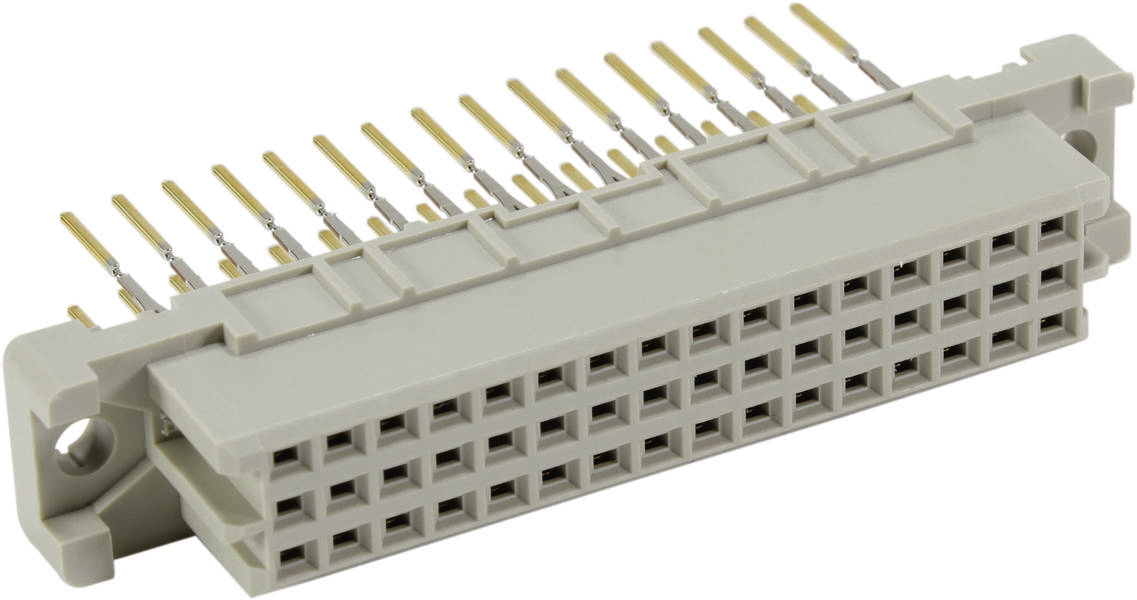

HARTING 09232486861 Federleiste Anzahl Reihen 3 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Federleiste
Bauform
gerade
RM
2.54 mm
Inhalt
1 St.
Polzahl Gesamt
48
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
7,55 €
5
6% = 0,46 €
7,09 €
10
8% = 0,61 €
6,94 €
25
10% = 0,76 €
6,79 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Gesamt (7,55 € / Stück)
7,55 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Federleiste
- Polzahl Gesamt 48
- Anzahl Reihen 3
- Inhalt 1 St.
Technische Daten
- Baureihe: DIN 41612
- Komponente: Federleiste
- Kontaktbeschreibung: gerade
- Anschlussart: Einpressanschluss
- Art der Verbindung: Motherboard to daughtercard;Mezzanine
- Kontaktanzahl: 48
- Länge der Pins: 13 mm
- Steckkontaktreihen: 3
- Raster, anschlussseitig: 2,54 mm
- Bemessungsstrom: Bemessungsstrom gemessen bei 20 °C, Details siehe Deratingkurve
- Isolationswiderstand: >1012 Ω
- Durchgangswiderstand: ≤ 20 mΩ
- Grenztemperatur: -40 ... +105 °C obere Grenztemperatur eingeschränkt durch die Leiterplatte
- Steck- und Ziehkraft: ≤ 45 N
- Steckzyklen: ≥ 400
- Prüfspannung Ueff: 1 kV
- Isolierstoffgruppe: IIIa (175 ≤ CTI < 400)
- Werkstoff Einsatz: Thermoplastischer Formstoff, glasfaserverstärkt
- Farbe Einsatz: RAL 7032 (kieselgrau)
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: Edelmetall über Ni steckseitig;Ni anschlussseitig
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60603-2 (normergänzend)
- Nettogewicht: 9,88 g
- Bezeichnung: Bauform 2C
- Raster, steckseitig: 2,54 mm
- Luftstrecke: ≥ 1 mm
- Kriechstrecke: ≥ 1 mm
- Merkmale: bleifrei
- Leiterplattenbefestigung: mit Flansch
- Hot plugging: nein
- Bahnklassifizierung: F4/I3 gemäß NFF 16-101/102
- Kontaktbestückung: Reihen a, b und c, Positionen 1, 2, ... , 15, 16
- Kodierung: Kodierung mit Kontaktverlust
- Leiterplattenstärke: ≥1,6 mm
- Produkt-Art
Federleiste
- Bauform
gerade
- Polzahl Gesamt
48
- Anzahl Reihen
3
- RM
2.54 mm
- Anschluss
Einpressen
- Herstellerfarbe
Kieselgrau (RAL 7032)
- Gehäuse-Material
PA
- Herst.-Teilenr.
09232486861
- Inhalt
1 St.
- Kontaktmaterial
Kupferlegierung
- Typ
09 23 248 6861
- Durchgangs-Widerstand
20 mΩ
- Isolations-Widerstand
1012 Ω
- Stift-Länge
13 mm
sonstige
48
sonstige
-40-105 °C
sonstige
Einpressanschluss
sonstige
13 mm
2.54 mm
3
1.6 mm
2.54 mm
Thermoplast
90° (vertikal nach oben)
Flansch
2 A
Dokumente & Downloads
Datenblatt
Datenblatt 2999404 HARTING 09232486861 Federleiste Anzahl Reihen 3 1 St.
Datenblatt 2999404 HARTING 09232486861 Federleiste Anzahl Reihen 3 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2999404 HARTING 09232486861 Federleiste Anzahl Reihen 3 1 St.
Beschreibung
Federleiste, Einpressanschluss, Bemessungsstrom: 2 A, Kontakte: 48, gerade, Kupferlegierung, Edelmetall über Ni steckseitig, Ni anschlussseitig
