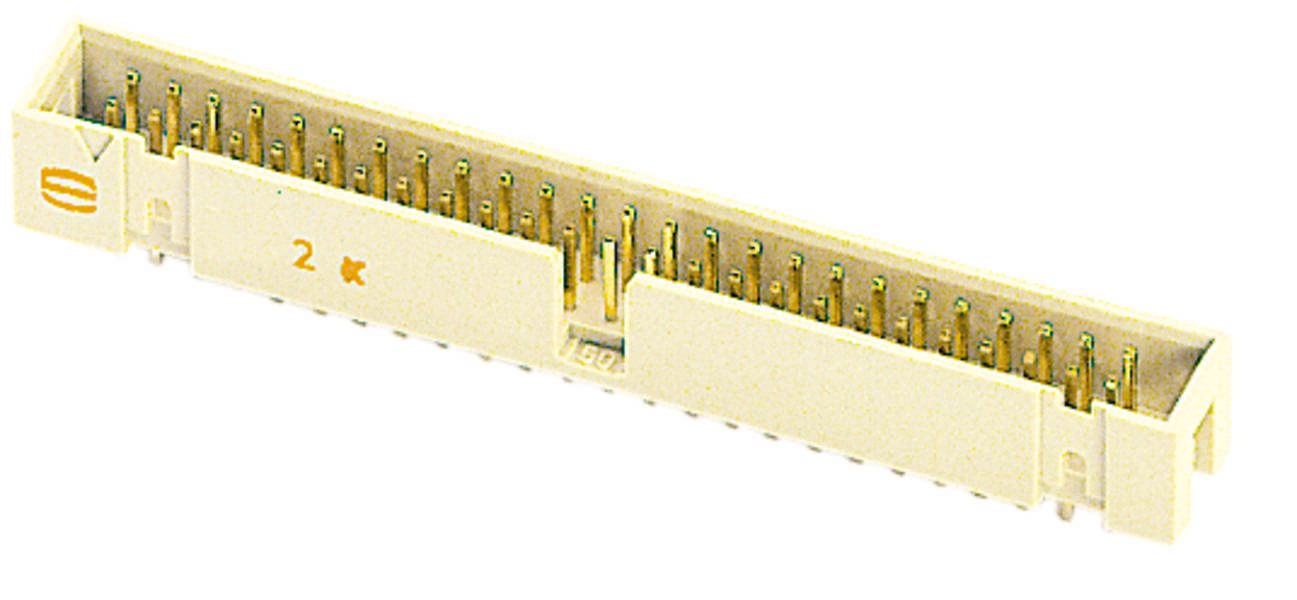

HARTING 09195206324 Messerleiste Anzahl Reihen 2 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Bauform
gerade
Anzahl Reihen
2
Polzahl Gesamt
20
RM
2.54 mm
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
3,61 €
10
7% = 0,27 €
3,34 €
25
10% = 0,37 €
3,24 €
50
12% = 0,45 €
3,16 €
100
14% = 0,50 €
3,11 €
250
16% = 0,59 €
3,02 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Gesamt (3,61 € / Stück)
3,61 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Messerleiste
- Polzahl Gesamt 20
- Anzahl Reihen 2
- Inhalt 1 St.
Technische Daten
- Baureihe: SEK Low-profile
- Komponente: Messerleiste
- Kontaktbeschreibung: gerade
- Anschlussart: Reflowlötanschluss (THR)
- Art der Verbindung: Leiterplatte zu Kabel;Leiterplatte zu Leiterplatte
- Kontaktanzahl: 20
- Länge der Pins: 2,9 mm
- Steckkontaktreihen: 2
- Raster, anschlussseitig: 2,54 mm
- Bemessungsstrom: 1 A
- Isolationswiderstand: >109 Ω
- Durchgangswiderstand: ≤ 20 mΩ
- Grenztemperatur: -55 ... +125 °C (beim Reflowlöten max. +240 °C für 60 s)
- Steck- und Ziehkraft: ≤ 40 N
- Steckzyklen: ≥ 250
- Prüfspannung Ueff: 1 kV
- Isolierstoffgruppe: II (400 ≤ CTI < 600)
- Werkstoff Einsatz: Thermoplastischer Formstoff (PCT)
- Farbe Einsatz: beige
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: Edelmetall über Ni steckseitig;Sn über Ni anschlussseitig
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60603-13
- Nettogewicht: 2,64 g
- Verpackungsart
Piece
- Bauform
gerade
- Anzahl Reihen
2
- Polzahl Gesamt
20
- RM
2.54 mm
- Anschluss
THR
- Herstellerfarbe
Beige
- Nennstrom
1 A
- Nennstrom - gerundet
1 A
- Kontaktoberfläche
Edelmetall
- Kontaktmaterial
Kupferlegierung
- Gehäuse-Material
PA
- Herst.-Teilenr.
09195206324
- Inhalt
1 St.
- Typ
09 19 520 6324
- Durchgangs-Widerstand
20 mΩ
- Isolations-Widerstand
109 Ω
- Stift-Länge
2.9 mm
- Max. Temperatur
125 °C
- Min. Temperatur
-55 °C
Leiterplatte zu Kabel
sonstige
20
sonstige
-55-125 °C
sonstige
Lötanschluss
Zinn
2.9 mm
2.54 mm
2
Thermoplast
90° (vertikal nach oben)
sonstige
1 A
Dokumente & Downloads
Datenblatt
Datenblatt 3002572 HARTING 09195206324 Messerleiste Anzahl Reihen 2 1 St. Piece
Datenblatt 3002572 HARTING 09195206324 Messerleiste Anzahl Reihen 2 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3002572 HARTING 09195206324 Messerleiste Anzahl Reihen 2 1 St. Piece
Beschreibung
Messerleiste, Reflowlötanschluss (THR), Bemessungsstrom: 1 A, Kontakte: 20, gerade, Kupferlegierung
