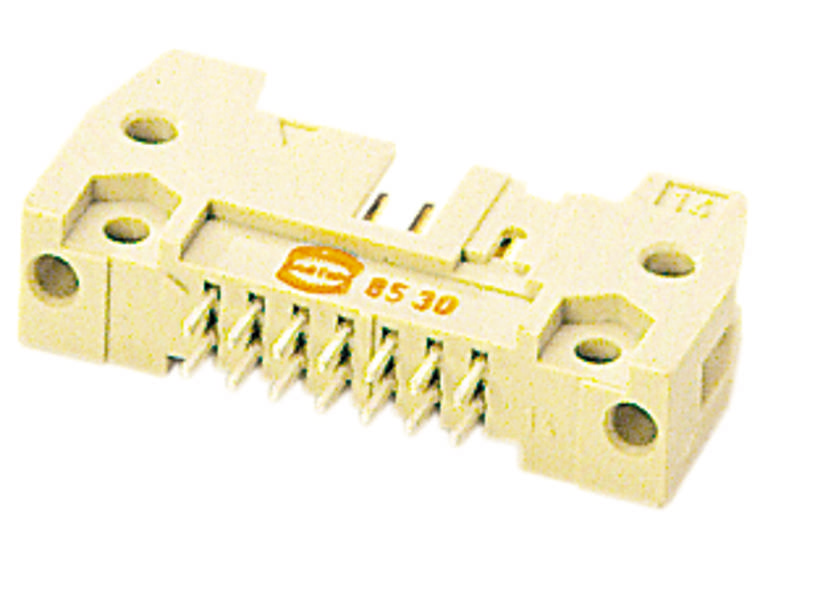

HARTING 09195067904 Messerleiste Anzahl Reihen 2 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Messerleiste
Bauform
gerade
RM
2.54 mm
Inhalt
1 St.
Polzahl Gesamt
6
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
1,92 €
10
7% = 0,14 €
1,78 €
25
10% = 0,19 €
1,73 €
50
13% = 0,24 €
1,68 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Gesamt (1,92 € / Stück)
1,92 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Messerleiste
- Polzahl Gesamt 6
- Anzahl Reihen 2
- Inhalt 1 St.
Technische Daten
- Baureihe: SEK Standard
- Komponente: Messerleiste
- Kontaktbeschreibung: gerade
- Anschlussart: Reflowlötanschluss (THR)
- Art der Verbindung: Leiterplatte zu Kabel
- Kontaktanzahl: 6
- Länge der Pins: 2,9 mm
- Verriegelungsart: mit langen Hebeln
- Steckkontaktreihen: 2
- Raster, anschlussseitig: 2,54 mm
- Bemessungsstrom: 1 A
- Isolationswiderstand: >109 Ω
- Durchgangswiderstand: ≤ 20 mΩ
- Grenztemperatur: -55 ... +125 °C (beim Reflowlöten max. +240 °C für 60 s)
- Steck- und Ziehkraft: ≤ 18 N
- Steckzyklen: ≥ 50
- Prüfspannung Ueff: 1 kV
- Isolierstoffgruppe: II (400 ≤ CTI < 600)
- Werkstoff Einsatz: Thermoplastischer Formstoff (PCT)
- Farbe Einsatz: beige
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: Edelmetall über Ni steckseitig;Sn über Ni anschlussseitig
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60603-13
- Nettogewicht: 5,91 g
- Produkt-Art
Messerleiste
- Bauform
gerade
- Polzahl Gesamt
6
- Anzahl Reihen
2
- RM
2.54 mm
- Nennstrom
1 A
- Nennstrom - gerundet
1 A
- Anschluss
THR
- Herstellerfarbe
Beige
- Gehäuse-Material
PA
- Herst.-Teilenr.
09195067904
- Inhalt
1 St.
- Kontaktmaterial
Kupferlegierung
- Typ
09 19 506 7904
- Durchgangs-Widerstand
20 mΩ
- Isolations-Widerstand
109 Ω
- Stift-Länge
2.9 mm
Leiterplatte zu Kabel
sonstige
6
sonstige
-55-125 °C
sonstige
Lötanschluss
Zinn
2.9 mm
2.54 mm
2
Thermoplast
90° (vertikal nach oben)
sonstige
1 A
Dokumente & Downloads
Datenblatt
Datenblatt 3002665 HARTING 09195067904 Messerleiste Anzahl Reihen 2 1 St.
Datenblatt 3002665 HARTING 09195067904 Messerleiste Anzahl Reihen 2 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3002665 HARTING 09195067904 Messerleiste Anzahl Reihen 2 1 St.
Beschreibung
Messerleiste, Reflowlötanschluss (THR), Bemessungsstrom: 1 A, Kontakte: 6, gerade, Kupferlegierung
