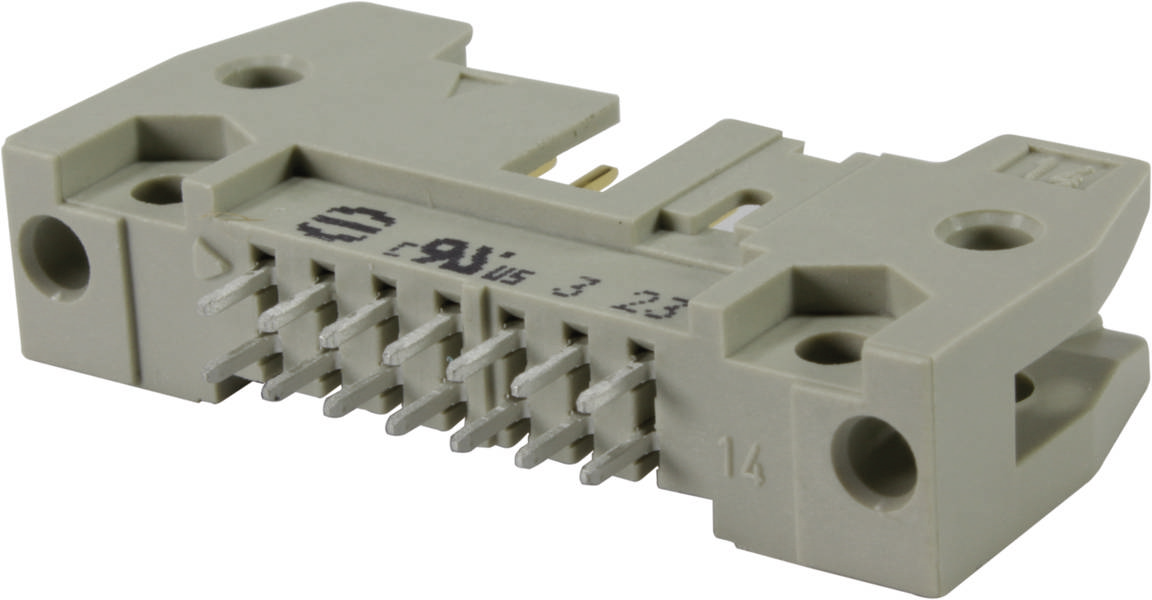

HARTING 09185246904 Messerleiste Anzahl Reihen 2 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Bauform
gerade
Anzahl Reihen
2
Polzahl Gesamt
24
RM
2.54 mm
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
4,61 €
5
7% = 0,30 €
4,31 €
10
9% = 0,40 €
4,21 €
25
11% = 0,50 €
4,11 €
50
12% = 0,55 €
4,06 €
100
14% = 0,65 €
3,96 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Gesamt (4,61 € / Stück)
4,61 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Messerleiste
- Polzahl Gesamt 24
- Anzahl Reihen 2
- Inhalt 1 St.
Technische Daten
- Baureihe: SEK Standard
- Komponente: Messerleiste
- Kontaktbeschreibung: gerade
- Anschlussart: Wellenlötanschluss
- Art der Verbindung: Leiterplatte zu Kabel
- Kontaktanzahl: 24
- Länge der Pins: 2,9 mm
- Verriegelungsart: mit langen Hebeln
- Steckkontaktreihen: 2
- Raster, anschlussseitig: 2,54 mm
- Bemessungsstrom: 1 A
- Isolationswiderstand: >109 Ω
- Durchgangswiderstand: ≤ 20 mΩ
- Grenztemperatur: -55 ... +125 °C
- Steck- und Ziehkraft: ≤ 48 N
- Steckzyklen: ≥ 250
- Prüfspannung Ueff: 1 kV
- Isolierstoffgruppe: IIIa (175 ≤ CTI < 400)
- Werkstoff Einsatz: Thermoplastischer Formstoff (PBT)
- Farbe Einsatz: grau
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: Edelmetall über Ni steckseitig;Sn über Ni anschlussseitig
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60603-13
- Nettogewicht: 6,91 g
- Schichtdicke: ≥ 30 µinch
- Bahnklassifizierung: F3/I3
- Verpackungsart
Piece
- Bauform
gerade
- Anzahl Reihen
2
- Polzahl je Reihe
12
- Polzahl Gesamt
24
- RM
2.54 mm
- Anschluss
Löten
- Herstellerfarbe
Grau
- Nennstrom
1 A
- Nennstrom - gerundet
1 A
- Kontaktoberfläche
Edelmetall
- Kontaktmaterial
Kupferlegierung
- Gehäuse-Material
PA
- Herst.-Teilenr.
09185246904
- Inhalt
1 St.
- Typ
09 18 524 6904
- Durchgangs-Widerstand
20 mΩ
- Isolations-Widerstand
109 Ω
- Stift-Länge
2.9 mm
- Max. Temperatur
125 °C
- Min. Temperatur
-55 °C
Leiterplatte zu Kabel
sonstige
24
sonstige
-55-125 °C
sonstige
Lötanschluss
Zinn
2.9 mm
2.54 mm
2
Thermoplast
90° (vertikal nach oben)
sonstige
1 A
Dokumente & Downloads
Datenblatt
Datenblatt 3003003 HARTING 09185246904 Messerleiste Anzahl Reihen 2 1 St. Piece
Datenblatt 3003003 HARTING 09185246904 Messerleiste Anzahl Reihen 2 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3003003 HARTING 09185246904 Messerleiste Anzahl Reihen 2 1 St. Piece
Beschreibung
Messerleiste, Wellenlötanschluss, Bemessungsstrom: 1 A, Kontakte: 24, gerade, Kupferlegierung
