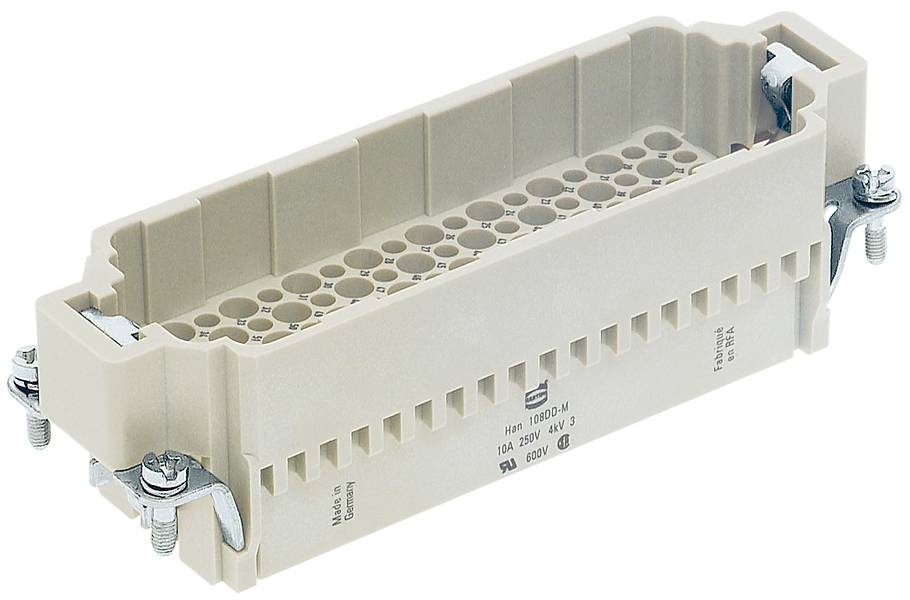

HARTING 09162083001 Stifteinsatz Han® DD 108 + PE Crimpen 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Stifteinsatz
Serie
Han® DD
Anschluss
Crimpen
Gesamtpolzahl
108 + PE
Leiterquerschnitt (min.)
0.14 mm²
Datenblatt (PDF)
25 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
36,87 €
5
7% = 2,55 €
34,32 €
10
9% = 3,40 €
33,47 €
15
10% = 3,68 €
33,19 €
20
10% = 3,82 €
33,05 €
50
11% = 4,08 €
32,79 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (36,87 € / Stück)
36,87 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Einsätze
- 108, Kontakteinsatz ohne Kontakte: nein, Stift, sonstige, 10 A, -40..125 °C, 250 V, 4 kV, 3, Crimpanschluss, Mit Drahtschutz: nein, 0,14..2,5 mm², V0, Mit Schutzleiter: ja, 10000, 34 mm, 111 mm, 33,6 mm
Technische Daten
- Baureihe: Han DD® HMC
- Anschlussart: Crimpanschluss
- Kontaktanzahl: 108
- Bemessungsstrom: 10 A
- Isolationswiderstand: >1010 Ω
- Grenztemperatur: -40 ... +125 °C
- Farbe Einsatz: RAL 7032 (kieselgrau)
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60664-1;IEC 61984
- Nettogewicht: 65,66 g
- Bemessungsspannung: 250 V
- Bemessungsstoßspannung: 4 kV
- Verschmutzungsgrad: 3
- Hinweise: Crimpkontakte bitte separat bestellen.
- Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
- Geschlecht: Stift
- Leiterquerschnitt: 0,14 ... 2,5 mm²
- Baugröße: 24 B
- Zulassungen: DNV GL
- PE-Kontakt: ja
- Bemessungsspannung nach UL: 600 V
- Steckzyklen mit anderen HMC-Komponenten: ≥ 10.000
- Bemessungsspannung nach CSA: 600 V
- Produkt-Art
Stifteinsatz
- Herstellerfarbe
Kieselgrau (RAL 7032)
- Serie
Han® DD
- Besonderheiten
ohne Drahtschutz
- Anschluss
Crimpen
- Polzahl
108
- Gesamtpolzahl
108 + PE
- Leiterquerschnitt (min.)
0.14 mm²
- Leiterquerschnitt (max.)
2.5 mm²
- Steckzyklen
≥ 10.000
- Baureihe
Han DD® HMC
- Inhalt
1 St.
- Max. Temperatur
+125 °C
- Min. Temperatur
-40 °C
- Voreilender Kontakt (PE)
Ja
- Bauform
Crimpkontakt
250 V
FALSE
108
Stift
-40-125 °C
V0
4 kV
Crimpanschluss
sonstige
3
FALSE
0.14-2.5 mm²
0.14-2.5 mm²
TRUE
sonstige
sonstige
10 A
sonstige
10000
108
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3007908 HARTING 09162083001 Stifteinsatz Han® DD 108 + PE Crimpen 1 St.
Datenblatt 3007908 HARTING 09162083001 Stifteinsatz Han® DD 108 + PE Crimpen 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3007908 HARTING 09162083001 Stifteinsatz Han® DD 108 + PE Crimpen 1 St.
Beschreibung
Einsätze, Crimpanschluss, Stift, RAL 7032 (kieselgrau), Bemessungsstrom: 10 A, Baugröße: 24 B, Kontakte: 108, Leiterquerschnitt: 0,14...2,5 mm²
Lieferumfang
- Geliefert wird: Harting Steckverbinder-Einsatz Han 108DD-HMC-M-c 09162083001, Verpackungseinheit: 1 Stk., EAN: 5713140023963
