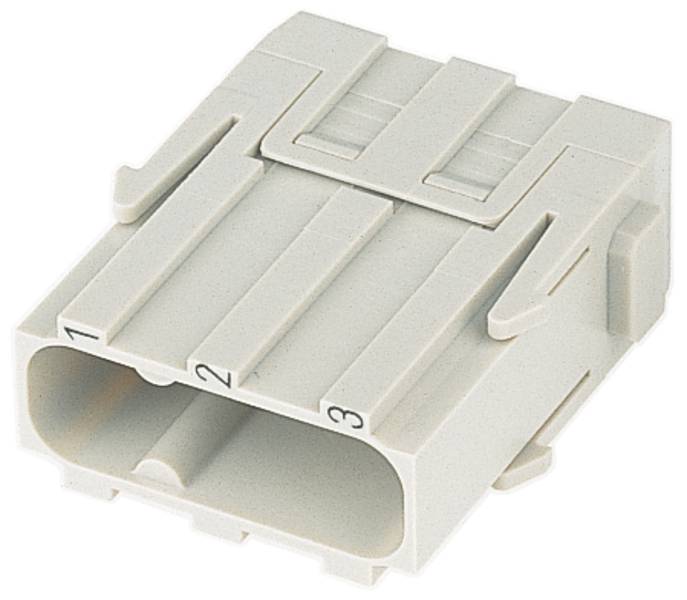

HARTING 09140033003 Einzelmodul Han® C-Modul 3 Crimpen 1 St. Single
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Single
Produkt-Art
Einzelmodul
Serie
Han® C-Modul
Anschluss
Crimpen
Gesamtpolzahl
3
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
9,24 €
3
6% = 0,53 €
8,71 €
5
8% = 0,71 €
8,53 €
10
10% = 0,89 €
8,35 €
25
11% = 0,98 €
8,26 €
50
13% = 1,16 €
8,08 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Gesamt (9,24 € / Stück)
9,24 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Baureihe: Han-Modular®
- Anschlussart: Crimpanschluss
- Kontaktanzahl: 3
- Bemessungsstrom: 40 A
- Isolationswiderstand: >1010 Ω
- Grenztemperatur: -40 ... +125 °C
- Steckzyklen: ≥ 500
- Werkstoff Einsatz: Polycarbonat (PC)
- Farbe Einsatz: RAL 7032 (kieselgrau)
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60664-1;IEC 61984
- Nettogewicht: 5 g
- Bemessungsspannung: 500 V
- Bemessungsstoßspannung: 6 kV
- Verschmutzungsgrad: 3
- Hinweise: Crimpkontakte bitte separat bestellen.
- Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
- Geschlecht: Stift
- Leiterquerschnitt: 1,5 ... 10 mm²
- Abisolierlänge: 9,5 mm;18 mm Aderaußendurchmesser > 4,8 mm
- Zulassungen: DNV GL
- Bemessungsspannung nach UL: 600 V
- Aderaußendurchmesser: ≤7,5 mm
- Bemessungsstrom nach UL: 40 A
- Modultyp: Han® C Modul
- Modulgröße: Einzelmodul
- Modulbeschreibung: für erhöhte Kabelzuganforderung
- Verpackungsart
Single
- Produkt-Art
Einzelmodul
- Herstellerfarbe
Kieselgrau (RAL 7032)
- Serie
Han® C-Modul
- Anschluss
Crimpen
- Polzahl
3
- Gesamtpolzahl
3
- Leiterquerschnitt (min.)
1.5 mm²
- Leiterquerschnitt (max.)
10 mm²
- Steckzyklen
≥ 500
- Baureihe
Han-Modular®
- Inhalt
1 St.
- Max. Temperatur
+125 °C
- Min. Temperatur
-40 °C
500 V
FALSE
3
Stift
-40-125 °C
V0
6 kV
Crimpanschluss
sonstige
3
TRUE
1.5-10 mm²
1.5-10 mm²
sonstige
Thermoplast
40 A
Thermoplast
500
3
Dokumente & Downloads
Datenblatt
Datenblatt 3008327 HARTING 09140033003 Einzelmodul Han® C-Modul 3 Crimpen 1 St. Single
Datenblatt 3008327 HARTING 09140033003 Einzelmodul Han® C-Modul 3 Crimpen 1 St. Single
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3008327 HARTING 09140033003 Einzelmodul Han® C-Modul 3 Crimpen 1 St. Single
Beschreibung
Han C Modul, Einzelmodul, für erhöhte Kabelzuganforderung, Crimpanschluss, Stift, Kontakte: 3, Leiterquerschnitt: 1,5...10 mm²
