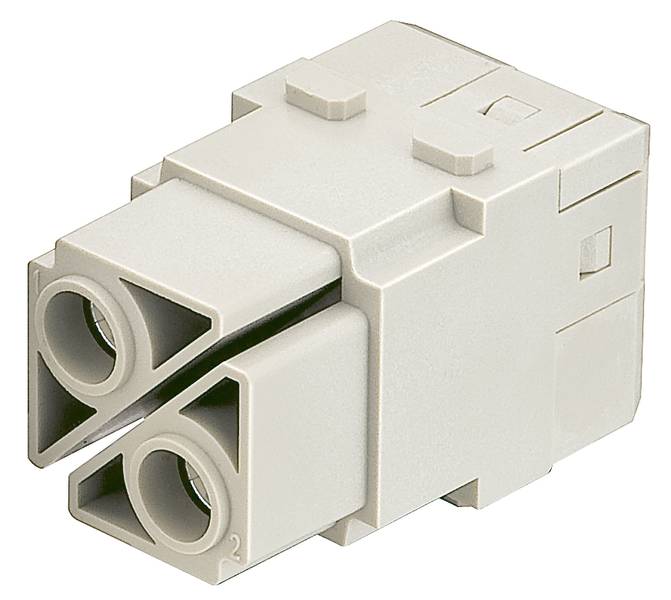

HARTING 09140022755 Doppelmodul 2 Axialschraubanschluss 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Doppelmodul
Anschluss
Axialschraubanschluss
Gesamtpolzahl
2
Leiterquerschnitt (min.)
6 mm²
Leiterquerschnitt (max.)
10 mm²
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
60,50 €
3
3% = 1,68 €
58,82 €
5
4% = 2,24 €
58,26 €
10
5% = 2,80 €
57,70 €
25
5% = 3,08 €
57,42 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Gesamt (60,50 € / Stück)
60,50 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Baureihe: Han-Modular®
- Anschlussart: Axialschraubanschluss
- Kontaktanzahl: 2
- Bemessungsstrom: 100 A
- Isolationswiderstand: >1010 Ω
- Durchgangswiderstand: ≤ 0,3 mΩ
- Grenztemperatur: -40 ... +125 °C
- Steckzyklen: ≥ 500
- Werkstoff Einsatz: Polycarbonat (PC)
- Farbe Einsatz: RAL 7032 (kieselgrau)
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: versilbert
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60664-1;IEC 61984
- Nettogewicht: 80 g
- Bemessungsspannung: 1.000 V
- Bemessungsstoßspannung: 8 kV
- Verschmutzungsgrad: 3
- Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
- Geschlecht: Buchse
- Leiterquerschnitt: 6 ... 10 mm²
- Abisolierlänge: 12 ... 14 mm
- Zulassungen: DNV GL
- Bemessungsspannung nach UL: 600 V
- Modultyp: Han® 100 A Modul
- Modulgröße: Doppelmodul
- Produkt-Art
Doppelmodul
- Herstellerfarbe
Kieselgrau (RAL 7032)
- Besonderheiten
mit Schraubanschluss
- Anschluss
Axialschraubanschluss
- Polzahl
2
- Gesamtpolzahl
2
- Leiterquerschnitt (min.)
6 mm²
- Leiterquerschnitt (max.)
10 mm²
- Steckzyklen
500
- Baureihe
Han-Modular®
- Inhalt
1 St.
- Max. Temperatur
125 °C
- Min. Temperatur
-40 °C
1000 V
FALSE
2
Buchse
-40-125 °C
V0
8 kV
Axialschraubanschluss
Silber
3
FALSE
6-10 mm²
6-10 mm²
sonstige Kupferlegierungen
Thermoplast
100 A
Thermoplast
500
2
Dokumente & Downloads
Datenblatt
Datenblatt 3008300 HARTING 09140022755 Doppelmodul 2 Axialschraubanschluss 1 St.
Datenblatt 3008300 HARTING 09140022755 Doppelmodul 2 Axialschraubanschluss 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3008300 HARTING 09140022755 Doppelmodul 2 Axialschraubanschluss 1 St.
Beschreibung
Han 100 A Modul, Doppelmodul, Axialschraubanschluss, Buchse, Kontakte: 2, Leiterquerschnitt: 6...10 mm², Bemessungsstrom: 100 A, Polycarbonat (PC)
