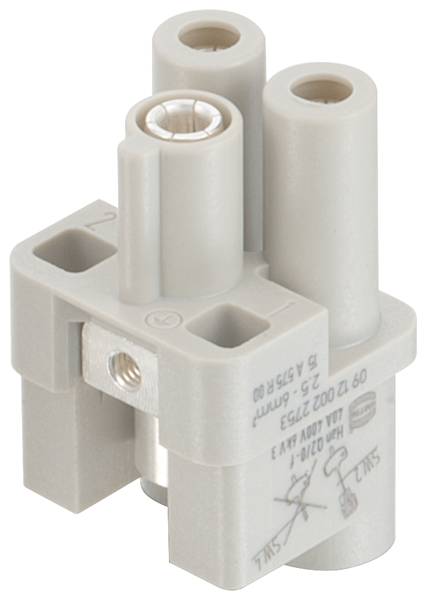

HARTING 09120022755 Steckverbinder Han® Q 2 + PE Axialschraubanschluss 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Steckverbinder
Serie
Han® Q
Anschluss
Axialschraubanschluss
Gesamtpolzahl
2 + PE
Leiterquerschnitt (min.)
1.5 mm²
Datenblatt (PDF)
2 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
33,20 €
zzgl. MwSt.
& Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Einsätze
- 2, Kontakteinsatz ohne Kontakte: nein, Buchse, Thermoplast, 40 A, -40..125 °C, 400 V, 6 kV, 3, Axialschraubanschluss, Mit Drahtschutz: nein, 1,5..2,5 mm², Silber, sonstige Kupferlegierungen, V0, Mit Schutzleiter: ja, 500
Technische Daten
- Baureihe: Han® Q
- Anschlussart: Axialschraubanschluss
- Kontaktanzahl: 2
- Bemessungsstrom: 40 A
- Isolationswiderstand: >1010 Ω
- Durchgangswiderstand: ≤ 1 mΩ
- Grenztemperatur: -40 ... +125 °C
- Steckzyklen: ≥ 500
- Werkstoff Einsatz: Polycarbonat (PC)
- Farbe Einsatz: RAL 7032 (kieselgrau)
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: versilbert
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60664-1;IEC 61984
- Nettogewicht: 25,1 g
- Bezeichnung: 2/0
- Bemessungsspannung: 400 V
- Bemessungsstoßspannung: 6 kV
- Verschmutzungsgrad: 3
- Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
- Geschlecht: Buchse
- Leiterquerschnitt: 1,5 ... 2,5 mm²
- Anzugsdrehmoment: 1,8 Nm
- Baugröße: 3 A
- Zulassungen: DNV GL
- PE-Kontakt: ja
- Bemessungsspannung nach UL: 400 V
- Bemessungsspannung nach CSA: 400 V
- Produkt-Art
Steckverbinder
- Herstellerfarbe
Kieselgrau (RAL 7032)
- Serie
Han® Q
- Besonderheiten
versilberte Kontakte
- Anschluss
Axialschraubanschluss
- Polzahl
2
- Gesamtpolzahl
2 + PE
- Leiterquerschnitt (min.)
1.5 mm²
- Leiterquerschnitt (max.)
2.5 mm²
- Steckzyklen
500
- Baureihe
Han® Q
- Bemessungsspannung
400 V
- Bemessungsstrom
40 A
- Inhalt
1 St.
- Max. Temperatur
125 °C
- Min. Temperatur
-40 °C
- Voreilender Kontakt (PE)
Ja
400 V
FALSE
2
Buchse
-40-125 °C
V0
6 kV
Axialschraubanschluss
Silber
3
FALSE
1.5-2.5 mm²
1.5-2.5 mm²
TRUE
sonstige Kupferlegierungen
Thermoplast
40 A
Thermoplast
500
2
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3007741 HARTING 09120022755 Steckverbinder Han® Q 2 + PE Axialschraubanschluss 1 St.
Datenblatt 3007741 HARTING 09120022755 Steckverbinder Han® Q 2 + PE Axialschraubanschluss 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3007741 HARTING 09120022755 Steckverbinder Han® Q 2 + PE Axialschraubanschluss 1 St.
Beschreibung
Einsätze, Axialschraubanschluss, Buchse, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 40 A, Baugröße: 3 A, Kontakte: 2
Lieferumfang
- Geliefert wird: Harting Steckverbinder-Gehäuse Han Q 2/0-bu 1,5qmm 09120022755, Verpackungseinheit: 1 Stk., EAN: 5713140016668
