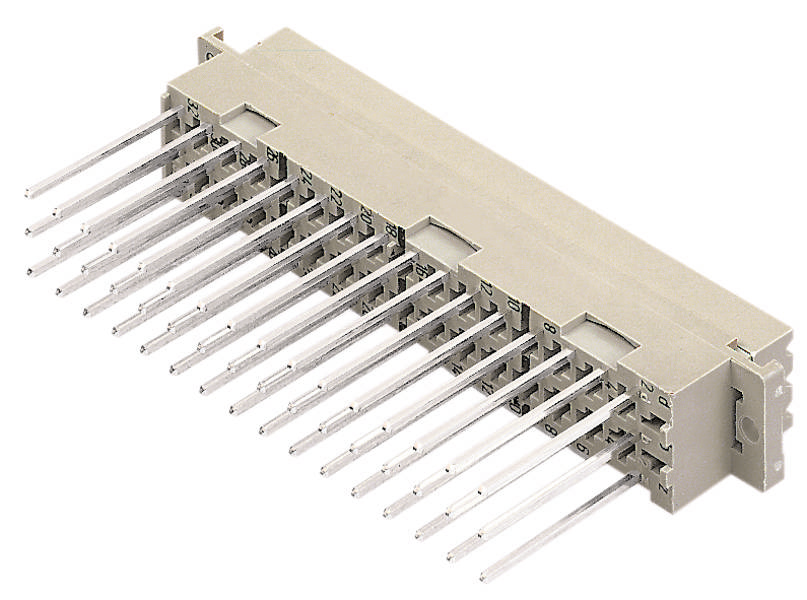

HARTING 09062326821 Federleiste Anzahl Reihen 3 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Federleiste
Bauform
gerade
Inhalt
1 St.
Polzahl Gesamt
32
Anzahl Reihen
3
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
10,92 €
3
6% = 0,61 €
10,31 €
5
7% = 0,81 €
10,11 €
10
9% = 1,01 €
9,91 €
25
10% = 1,11 €
9,81 €
50
12% = 1,31 €
9,61 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Gesamt (10,92 € / Stück)
10,92 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Federleiste
- Polzahl Gesamt 32
- Anzahl Reihen 3
- Inhalt 1 St.
Technische Daten
- Baureihe: DIN 41612
- Komponente: Federleiste
- Kontaktbeschreibung: gerade
- Anschlussart: Wickelanschluss
- Art der Verbindung: Leiterplatte zu Kabel;Kabel zu Kabel
- Kontaktanzahl: 32
- Länge der Pins: 22 mm
- Steckkontaktreihen: 3
- Bemessungsstrom: Bemessungsstrom gemessen bei 20 °C, Details siehe Deratingkurve
- Isolationswiderstand: >1012 Ω
- Durchgangswiderstand: ≤ 15 mΩ
- Grenztemperatur: -55 ... +125 °C
- Steck- und Ziehkraft: ≤ 50 N
- Steckzyklen: ≥ 400
- Prüfspannung Ueff: 1,55 kV (Kontakt-Kontakt);2,5 kV (Kontakt-Masse)
- Isolierstoffgruppe: IIIa (175 ≤ CTI < 400)
- Werkstoff Einsatz: Thermoplastischer Formstoff, glasfaserverstärkt
- Farbe Einsatz: RAL 7032 (kieselgrau)
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: Edelmetall über Ni steckseitig;Ni anschlussseitig
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60603-2
- Nettogewicht: 32,94 g
- Bezeichnung: Bauform F
- Raster, steckseitig: 3,81 mm;5,08 mm
- Luftstrecke: ≥ 1,6 mm
- Kriechstrecke: ≥ 3 mm
- Merkmale: bleifrei
- Leiterplattenbefestigung: mit Flansch
- Hot plugging: nein
- Bahnklassifizierung: F4/I3 gemäß NFF 16-101/102
- Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
- Kontaktbestückung: Reihen z und b, Positionen 2, 4, ... , 30, 32
- Kodierung: Loch-Kodierung;Kodierung mit Kontaktverlust
- Produkt-Art
Federleiste
- Bauform
gerade
- Polzahl Gesamt
32
- Anzahl Reihen
3
- Anschluss
Wickelanschluss
- Herstellerfarbe
Kieselgrau (RAL 7032)
- Gehäuse-Material
PA
- Herst.-Teilenr.
09062326821
- Inhalt
1 St.
- Kontaktmaterial
Kupferlegierung
- Typ
09 06 232 6821
- Durchgangs-Widerstand
15 mΩ
- Isolations-Widerstand
1012 Ω
- Stift-Länge
22 mm
Leiterplatte zu Kabel
sonstige
32
sonstige
-55-125 °C
sonstige
Direktanschluss
sonstige
22 mm
3
3.81 mm
Thermoplast
90° (vertikal nach oben)
Flansch
6 A
Dokumente & Downloads
Datenblatt
Datenblatt 3000398 HARTING 09062326821 Federleiste Anzahl Reihen 3 1 St.
Datenblatt 3000398 HARTING 09062326821 Federleiste Anzahl Reihen 3 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3000398 HARTING 09062326821 Federleiste Anzahl Reihen 3 1 St.
Beschreibung
Federleiste, Wickelanschluss, Bemessungsstrom: 6 A, Kontakte: 32, gerade, Kupferlegierung, Edelmetall über Ni steckseitig, Ni anschlussseitig
