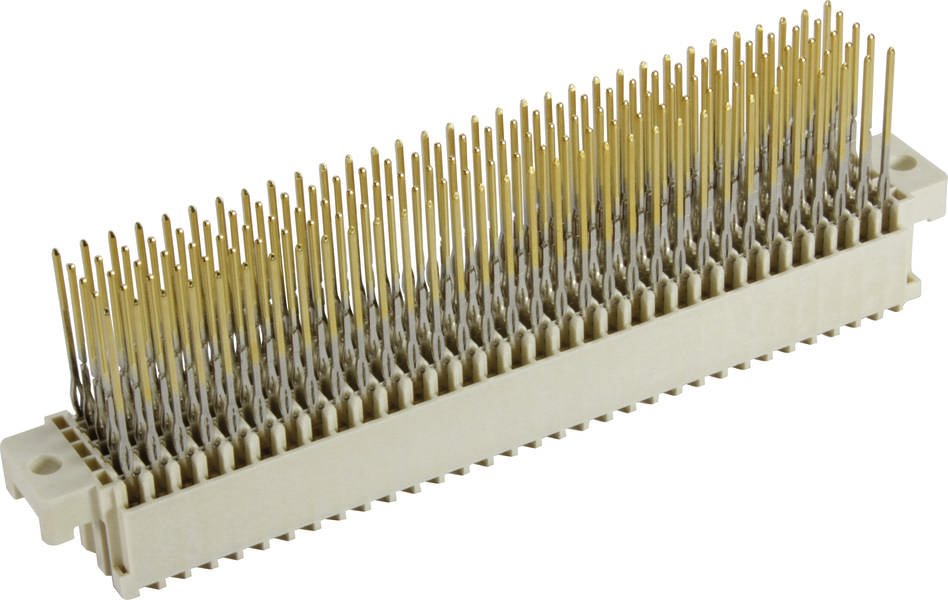

HARTING 02021601301 Federleiste Anzahl Reihen 5 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Federleiste
Bauform
gerade
RM
2.54 mm
Inhalt
1 St.
Polzahl Gesamt
160
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
50,41 €
3
3% = 1,64 €
48,77 €
5
4% = 2,18 €
48,23 €
10
5% = 2,73 €
47,68 €
25
6% = 3,00 €
47,41 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Gesamt (50,41 € / Stück)
50,41 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Federleiste
- Polzahl Gesamt 160
- Anzahl Reihen 5
- Inhalt 1 St.
Technische Daten
- Baureihe: har-bus® 64
- Komponente: Federleiste
- Kontaktbeschreibung: gerade
- Anschlussart: Einpressanschluss
- Art der Verbindung: Motherboard to daughtercard
- Kontaktanzahl: 160
- Länge der Pins: 17 mm
- Steckkontaktreihen: 5
- Raster, anschlussseitig: 2,54 mm
- Bemessungsstrom: Bemessungsstrom gemessen bei 20 °C, Details siehe Deratingkurve
- Isolationswiderstand: >1010 Ω
- Durchgangswiderstand: ≤20 mΩ für die Reihen a, b, c;≤30 mΩ für die Reihen d, z
- Grenztemperatur: -40 ... +105 °C obere Grenztemperatur eingeschränkt durch die Leiterplatte
- Steck- und Ziehkraft: ≤ 160 N
- Steckzyklen: ≥ 500
- Prüfspannung Ueff: 1 kV
- Isolierstoffgruppe: IIIa (175 ≤ CTI < 400)
- Werkstoff Einsatz: Liquid-crystal polymer (LCP)
- Farbe Einsatz: beige
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: Edelmetall über Ni steckseitig;Edelmetall über Ni anschlussseitig
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 61076-4-113
- Nettogewicht: 29 g
- Raster, steckseitig: 2,54 mm
- Luftstrecke: 1,2 mm zwischen 2 Reihen (a, b, c);1,2 mm zwischen 2 Reihen (d, z);1,2 mm zwischen 2 Kontakten einer Reihe (a, b, c);1 mm zwischen 2 Kontakten einer Reihe (d, z)
- Kriechstrecke: 1,2 mm zwischen 2 Reihen (a, b, c);1,2 mm zwischen 2 Reihen (d, z);1,2 mm zwischen 2 Kontakten einer Reihe (a, b, c);1 mm zwischen 2 Kontakten einer Reihe (d, z)
- Merkmale: bleifrei
- Leiterplattenbefestigung: mit Flansch
- Hot plugging: nein
- Bahnklassifizierung: F1/I2 gemäß NFF 16-101/102
- Kontaktbestückung: Reihen a, b, c, d und z, Positionen 1, 2, ... , 31, 32
- Leiterplattenstärke: ≥1,6 mm
- Produkt-Art
Federleiste
- Bauform
gerade
- Polzahl Gesamt
160
- Anzahl Reihen
5
- RM
2.54 mm
- Anschluss
Einpressen
- Herstellerfarbe
Beige
- Gehäuse-Material
PA
- Herst.-Teilenr.
02021601301
- Inhalt
1 St.
- Kontaktmaterial
Kupferlegierung
- Typ
02 02 160 1301
- Durchgangs-Widerstand
20 mΩ;30 mΩ
- Isolations-Widerstand
1010 Ω
- Stift-Länge
17 mm
sonstige
160
sonstige
-40-105 °C
sonstige
Einpressanschluss
sonstige
17 mm
2.54 mm
5
1.6 mm
2.54 mm
Flüssigkristallpolymer
90° (vertikal nach oben)
Flansch
1 A
Dokumente & Downloads
Datenblatt
Datenblatt 2999343 HARTING 02021601301 Federleiste Anzahl Reihen 5 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2999343 HARTING 02021601301 Federleiste Anzahl Reihen 5 1 St.
Beschreibung
Federleiste, Einpressanschluss, Bemessungsstrom: 1 A, Kontakte: 160, gerade, Kupferlegierung
