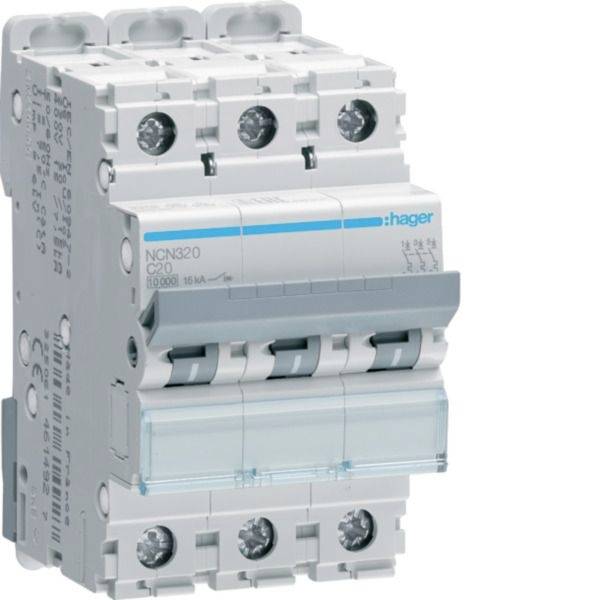

Hager NCN320 Leitungsschutzschalter
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leitungsschutzschalter
Polzahl
3
Inhalt
1 St.
Schutzart
IP20
Einbautiefe
70 mm
8 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
111,98 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 8 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
125,14 €
96,63 €
zzgl. MwSt.
Highlights & Details
Hager NCN320 Leitungsschutzschalter 3polig 10kA/15kA C-20A 3M
- Allgemein:
- Eingangsfrequenz: 50 - 60 Hz
- Nennstrom: 20 A
- Nennspannung: 500 V
- Schutzschaltertyp: Miniatur-Leistungsschalter
- Anzahl der Pole: 3P
- Anzahl Module (max.): 3 Modul(e)
- Breite: 52,5 mm
- Tiefe: 70 mm
- Höhe: 83 mm
- Menge pro Packung: 1 Stück(e)
Technische Daten
- 360° Montagemöglichkeit: Ja
- Anschlussart: Schraubanschluss
- Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
- Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
- Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
- Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
- Anzahl Module: 3
- Auslösecharakteristik: C
- Ausrichtung obere Anschlussklemme für modulare Geräte: Ausgerichtete Klemmen
- Ausrichtung untere Anschlussklemme für modulare Geräte: Ausgerichtete Klemmen
- Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 15 kA
- Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 30 kA
- Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 15 kA
- Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 10 kA
- Bemessungsbetriebsspannung Ue: 400 - 400 V
- Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
- Betriebstemperatur: -25 - 70 °C
- Breite: 52,50 mm
- Energiebegrenzungsklasse I²t: 3
- Frequenz: 50 - 60 Hz
- Gerätelebensdauer, elektrische Schaltspiele: 4000
- Gerätelebensdauer, mechanische Schaltspiele: 20000
- Gesamtverlustleistung unter Nennstrom: 8,04 W
- Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2
- Höhe: 83 mm
- IP-Klasse (Ingress Protection): IP20
- Isolationsspannung Ui: 500 V
- Nennstrom: 20 A
- Nennstrom bei -10°C: 23,57 A
- Nennstrom bei -15°C: 23,98 A
- Nennstrom bei -20 °C: 24,38 A
- Nennstrom bei -25°C: 24,78 A
- Nennstrom bei -5°C: 23,16 A
- Nennstrom bei 0 °C: 22,73 A
- Nennstrom bei 10°C: 21,86 A
- Nennstrom bei 15°C: 21,41 A
- Nennstrom bei 20 °C: 20,95 A
- Nennstrom bei 25°C: 20,48 A
- Nennstrom bei 30°C: 20 A
- Nennstrom bei 35°C: 19,48 A
- Nennstrom bei 40 °C: 18,94 A
- Nennstrom bei 45 °C: 18,39 A
- Nennstrom bei 50 °C: 17,81 A
- Nennstrom bei 55°C: 17,22 A
- Nennstrom bei 5°C: 22,30 A
- Nennstrom bei 60°C: 16,61 A
- Nennstrom bei 65°C: 15,98 A
- Nennstrom bei 70°C: 15,32 A
- Nominales Drehmoment: 2,80 - 2,80 Nm
- Nominales Drehmoment Obere Klemme: 2,80 - 2,80 Nm
- Nominales Drehmoment Untere Klemme: 2,80 - 2,80 Nm
- Polart: 3P
- Stoßspannungsfestigkeit Uimp: 6000 V
- Tiefe: 70 mm
- Typ obere Anschlussklemme für modulare Geräte: Schraubanschluss
- Typ untere Anschlussklemme für modulare Geräte: biconnect
- Versorgungsspannungsart: AC
- Produkt-Art
Leitungsschutzschalter
- Polzahl
3
- Inhalt
1 St.
IP20
- Einbautiefe
70 mm
- Bemessungsstrom
20 A
- Bemessungsspannung
400 V
- Verschmutzungsgrad
2
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3811964 Hager NCN320 Leitungsschutzschalter
Beschreibung
Leitungsschutzschalter 3 polig 10kA/15kA C-20A 3M
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
