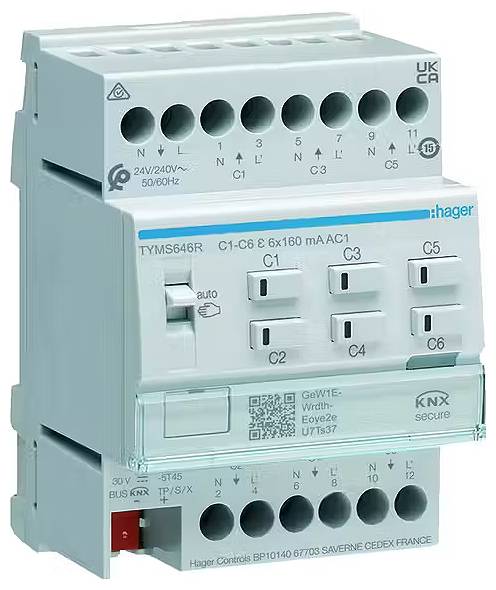

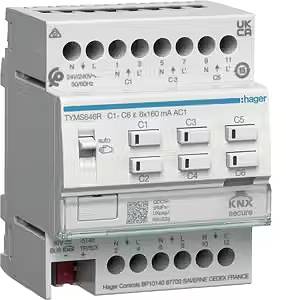

Hager KNX TYMS646R Heizaktor
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
14 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (151,25 € / Stück)
151,25 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Betriebsspannung über Bus: 21 - 32 V
- Breite in Teilungseinheiten: 4
- Hilfsspannung: 110 - 230 V
- Max. Schaltstrom: 0,16 A
- Mit Bussystem KNX-Funk: Nein
- Produkt-Art
Heizaktor
- Serie
KNX
- Einsatzort
Innenbereich
- Datenübertragung (Smart Home)
Kabelgebunden
- Kanäle
6
- Montageart
Tragschiene (DIN-Schiene)
- Herstellerfarbe
Mehrfarbig
- Basisstation
Nicht Erforderlich, Optional für Fernzugriff
n.rel
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3359798 Hager KNX TYMS646R Heizaktor
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3359798 Hager KNX TYMS646R Heizaktor
Information
Information 3359798 Hager KNX TYMS646R Heizaktor
Beschreibung
Heizungsaktor 6fach KNX Secure, mit Regler für 24/230V Stellantriebe, Triac.Heizungsaktor (REG) KNX Secure mit elektronischen Ausgängen (Triac) zur geräuschlosen Ansteuerung von elektrothermischen Stellantrieben für Heizanlagen oder Kühldecken.
Reiheneinbaugerät mit integriertem Busankoppler, Busanschluss über KNX Anschlussklemme, Schiebeschalter auto/Hand, 6 Handtasten für Auf/Zu je Aktorkanal mit Status LED (Default, Kurzschluss, Überlast), Programmiertaste mit integrierter LED, Beschriftungsfeld und Schraubklemmen für Ein- und Ausgangsspannungen.
Funktionen: Ausgangsspannung für kompatible Ventile 230 V AC oder 24 V AC, Temperaturregler für Heizen und Kühlen, mit 12 Temperaturreglern zur Steuerung von bis zu 12 unabhängigen Zonen, Ein/Aus oder PWM-Steuerung. Handbedienung über Schiebeschalter des Kanals mit 0 % - 50% - 100%. Diagnosefunktion über Ausgang mit mehrfarbiger LED, Zeit-/Datum programmierbarer Ventilschutz/Pumpenfestsitzschutz und Zwangsstellung. Unterschliche Werte für Sommer-/Winterbetrieb. 2 x Logikblock. Parametrierbarte Sollwerte für Normal-, Zwangs- oder Not-Betrieb. Zyklische Überwachung/Erkennung der Eingangssignale von Thermostaten (Überwachungszeit ca. 45 min). Bei Thermostatdefekt wird der Triac-Ausgang in Not-Betrieb eingestellt.
Hinweis: Das Gerät lässt sich mittels der ETS (ab Version 5) programmieren. An allen Aktorkanälen sind Stellantriebe der gleichen Betriebsspannung anzuschließen. Einbauhinweise für Heizungsbau-/Stellantriebe-Hersteller beachten.
Reiheneinbaugerät mit integriertem Busankoppler, Busanschluss über KNX Anschlussklemme, Schiebeschalter auto/Hand, 6 Handtasten für Auf/Zu je Aktorkanal mit Status LED (Default, Kurzschluss, Überlast), Programmiertaste mit integrierter LED, Beschriftungsfeld und Schraubklemmen für Ein- und Ausgangsspannungen.
Funktionen: Ausgangsspannung für kompatible Ventile 230 V AC oder 24 V AC, Temperaturregler für Heizen und Kühlen, mit 12 Temperaturreglern zur Steuerung von bis zu 12 unabhängigen Zonen, Ein/Aus oder PWM-Steuerung. Handbedienung über Schiebeschalter des Kanals mit 0 % - 50% - 100%. Diagnosefunktion über Ausgang mit mehrfarbiger LED, Zeit-/Datum programmierbarer Ventilschutz/Pumpenfestsitzschutz und Zwangsstellung. Unterschliche Werte für Sommer-/Winterbetrieb. 2 x Logikblock. Parametrierbarte Sollwerte für Normal-, Zwangs- oder Not-Betrieb. Zyklische Überwachung/Erkennung der Eingangssignale von Thermostaten (Überwachungszeit ca. 45 min). Bei Thermostatdefekt wird der Triac-Ausgang in Not-Betrieb eingestellt.
Hinweis: Das Gerät lässt sich mittels der ETS (ab Version 5) programmieren. An allen Aktorkanälen sind Stellantriebe der gleichen Betriebsspannung anzuschließen. Einbauhinweise für Heizungsbau-/Stellantriebe-Hersteller beachten.
