Hager KNX TYMS616D Jalousieaktor kaufen

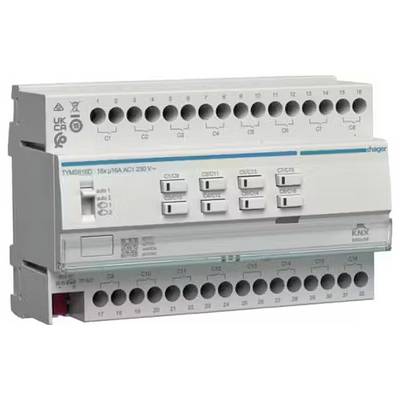

Ein elektrisches Installationsgerät mit mehreren Schaltern und Anschlussklemmen. Markierungen und Symbole sind zur Identifikation sichtbar.

Elektrischer Verteilerkasten mit mehreren Schaltern und Sicherungen; dient der Stromverteilung und -schutz in einem Gebäude.

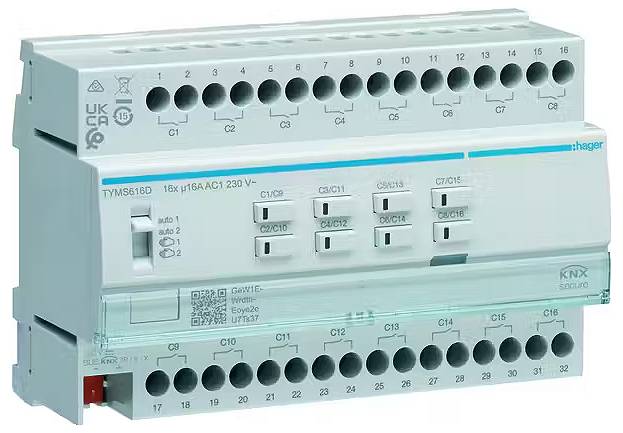

Ein Verteilerkasten mit mehreren Anschlussklemmen und Schaltern. Beschriftet mit 'TYMS16D 16x16A 230V~'. Verwendung in elektrischen Schaltungen.

1/3

Datenblatt (PDF)

Sofort-Lieferung Do., 24. Sept.

3 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (315,13 € / Stück)

315,13 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

230 V Glüh- und Halogenlampen: 2300 W
Anschlussart: Mit quickconnect-Steckklemmen
Anschlussquerschnitt bei flexiblem Leiter: 0.5 - 4 mm²
Anschlussquerschnitt bei starrem Leiter: 0.5 - 6 mm²
Ausgangsleistung: 2300 W
Bemessungsbetriebsspannung Ue: 230 - 230 V
Betriebsspannung über Bus: 21 - 32 V
Betriebstemperatur: -5 - 45 °C
Breite in Teilungseinheiten: 8
Busstromaufnahme im Leerlauf: 3 mA
Einbautiefe: 65 mm
Farbe: Lichtgrau
Frequenz: 50 - 60 Hz
Funk bidirektional: Nein
Funktion: Mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm, Mit Positionierungsfunktion für Jalousie- und Lamellenstellung, Mit Sonnenschutzfunktion
Glühlampenlast 230 V Lampe: 2300 - 2300 W
Höhe: 90 mm
IP-Klasse (Ingress Protection): IP20
Mit Bussystem KNX: Ja
Mit Bussystem KNX-Funk: Nein
Mit Schieber für Handschaltung: Ja
Nennstrom: 16 A
Systemspannung: 30 V DC über Bus
Tiefe: 65 mm
Unterstützten Einstellmodus: ETS, easy

Produkt-Art: Jalousieaktor

Serie: KNX

Einsatzort: Innenbereich

Datenübertragung (Smart Home): Kabelgebunden

Montageart: Tragschiene (DIN-Schiene)

Herstellerfarbe: Mehrfarbig

Basisstation: Nicht Erforderlich, Optional für Fernzugriff

: n.rel

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3359796 Hager KNX TYMS616D Jalousieaktor

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3359796 Hager KNX TYMS616D Jalousieaktor

Beschreibung

Schalt-/Jalousieaktor 16/8fach KNX Secure, 16A, C-Last.Schalt-/Jalousieaktor (REG) KNX Secure zum Schalten von unabhängigen Lasten oder zur Ansteuerung von Antrieben mit potentialfreien Schließern und kann mehrphasig angeschlossen werden.
Reiheneinbaugerät mit integriertem Busankoppler, Busanschluss über KNX Anschlussklemme, Schiebeschalter auto/Hand, Handtasten Aktorkanal mit Status LED (Default, Kurzschluss, Überlast), Programmiertaste mit integrierter LED, Beschriftungsfeld und Schraubklemmen für Ein- und Ausgangsspannungen. Keine externe Spannungsversorgung notwendig.
Funktionen Schalten: EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Umschaltfunktion für Zeit oder Dauerfunktion, Betriebsstundenzähler, Gerätediagnose, Sperr-/ Logik-/ Preset-/ Verzögerungs- oder Szenenfunktionen (64 Szenen).
Funktionen Rollladen-/Jalousieantrieb: AUF/AB/Stopp, Lamellenposition/Stopp, Prozentansteuerung zum Fahren einer vordefinierten Position, Sonnenschutzfunktion (z.B. über Außensensor), Alarmfunktion zur definierten Position, Sicherheitsverriegelung, Gerätediagnose, Sperr-/ Logik-/ Preset- oder Szenenfunktionen (64 Szenen).
Hinweis: Das Gerät lässt sich mit der ETS (ab Version 4) programmieren. Einbauhinweise für Stellantriebe-Hersteller beachten.
