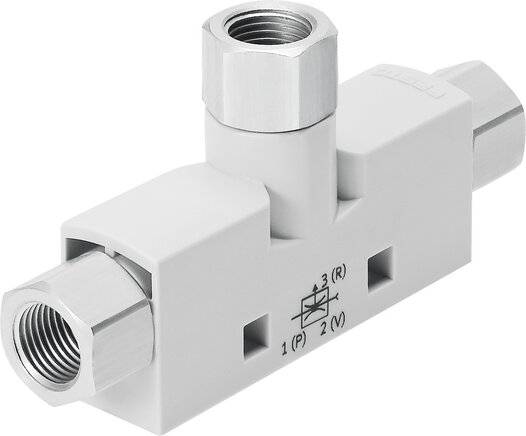

FESTO VN-07-M-T3-PI4-VI4-RI4, Vakuumsaugdüse, P/n: 193545
Hst.-Teile-Nr.:
Bestell-Nr.:
26 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Min.: 2
Gesamt
135,02 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Technische Daten
- Nennweite Lavaldüse: 0.7 mm
- Rastermaß: 14 mm
- Einbaulage: beliebig
- Ejektorcharakteristik: Inline,hohes Vakuum
- Konstruktiver Aufbau: T-Form
- Betriebsdruck für max. Saugvolumenstrom: 7 bar
- Betriebsdruck in bar (Spanne): 1, 8
- Betriebsdruck für max. Vakuum: 5.8 bar
- Max. Vakuum: 86 %
- Nennbetriebsdruck: 6 bar
- Max. Saugvolumenstrom gegen Atmosphäre: 13.5 l/min
- Belüftungszeit bei Nennbetriebsdruck: 2.1 s
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb nicht möglich
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Mediumstemperatur in °C (Spanne): 0, 60
- Umgebungstemperatur in °C (Spanne): 0, 60
- Max. Anziehdrehmoment: 0.5 Nm
- Produktgewicht: 22 g
- Befestigungsart: mit Durchgangsbohrung,mit Zubehör
- Pneumatischer Anschluss 1: G1/8
- Pneumatischer Anschluss 3: G1/8
- Vakuumanschluss: G1/8
- Werkstoff Anschlussgewinde: Aluminium-Knetlegierung eloxiert
- Werkstoffhinweis: Kupfer- und PTFE-frei,RoHS konform
- Werkstoff Dichtungen: NBR
- Werkstoff Fangdüse: POM
- Werkstoff Gehäuse: POM-verstärkt
- Werkstoff Strahldüse: Aluminium-Knetlegierung
- Dokumente: Datenblatt zu 193545
- Artikelzustand: Neu
- Einzelgewicht: 0.022 kg
- Ursprungsland**: HU
- Zolltarifnummer: 84141089
- RoHS konform: Ja
- Hersteller: Festo
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Typ
Vakuumsaugdüse
- Produkt-Art
Vakuumsaugdüse
- Gehäusematerial
POM
- Anschluss
G 1/8
- Max. Durchfluss
13.5 l/min
- Betriebsdruck (max.)
8 bar
- Betriebstemperatur
0 bis 60 °C
- Min. Betriebstemperatur
0 °C
- Max. Betriebstemperatur
60 °C
- Ausführung
VN-07-M-T3-PI4-VI4-RI4
- Herst.-Teilenr.
193545
- Betriebsdruck (min.)
1 bar
- Dichtungsmaterial
NBR
- Gewicht
22 g
- Medien-Temperatur Bereich
0 bis 60 °C
- Max. Medien-Temperatur
60 °C
- Min. Medien-Temperatur
0 °C
- Medium
Druckluft
- Nennweite
0.7 mm
- Besonderheiten
Muffe
- Max. Umgebungstemperatur
60 °C
- Min. Umgebungstemperatur
0 °C
- UKCA
Ja
Beschreibung
Vakuumsaugdüse VN-07-M-T3-PI4-VI4-RI4 Inline, hoher Unterdruck, Baubreite 14 mm, mit Innengewinde. Nennweite Lavaldüse=0,7 mm, Rastermaß=14 mm, Einbaulage=beliebig, Ejektorcharakteristik=(* hohes Vakuum, * Inline), Konstruktiver Aufbau=T-Form
