FESTO Schwenk-Lineareinheit 556565 DSL-40-125-270-CC-A-S2-B Hublänge: 125 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
2.108,70 €
3
2% = 51,40 €
2.057,30 €
5
3% = 68,52 €
2.040,18 €
10
4% = 85,66 €
2.023,04 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (2.108,70 € / Stück)
2.108,70 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

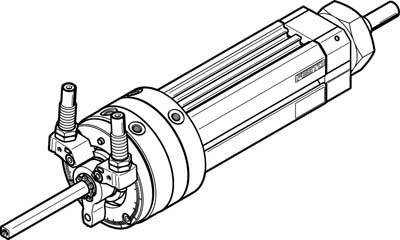

Schwenk-Lineareinheit DSL-40-125-270-CC-A-S2-B
Technische Daten
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Schwenk-Lineareinheit
- Hublänge
125 mm
- Betriebsdruck (max.)
8 bar
- Material (Details)
Aluminium-Knetlegierung
- Herst.-Teilenr.
556565
- Ausführung
Schwenk-Lineareinheit DSL-40-125-270-CC-A-S2-B für Positionserkennung. Dreh- und Linearbewegung unabhängig voneinander anzusteuern. Drehbewegung von 0° - 270° stufenlos einstellbar. Dämpfungswinkel=16 deg, Einstellbereich Schwenkwinkel=0 - 240 deg, Hub=125 mm, Kolben-Durchmesser=40 mm, Schwenkwinkel=0 - 240 deg
- Gewicht
5200 g
- Dichtungsmaterial
TPE-U(PU)
- Druckluft-Anschluss
G1/8"
- Kolbenstangen-Material
Vergütungsstahl
- Kolbenstangen-Ø
40 mm
- Kraft (max.)
660 N
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-10 °C
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1944918 FESTO Schwenk-Lineareinheit 556565 DSL-40-125-270-CC-A-S2-B Hublänge: 125 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1944918 FESTO Schwenk-Lineareinheit 556565 DSL-40-125-270-CC-A-S2-B Hublänge: 125 mm 1 St.
Beschreibung
Schwenk-Lineareinheit DSL-40-125-270-CC-A-S2-BBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B2-LEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 1 - niedrige KorrosionsbeanspruchungUmgebungstemperatur: -10Produktgewicht: 5200 GWerkstoff Gehäuse: Aluminium-KnetlegierungBefestigungsart: wahlweise:Betriebsdruck: 46144Symbol: 991268Werkstoff Dichtungen: TPE-U(PU)Konstruktiver Aufbau: SchwenkflügelPneumatischer Anschluss: G1/8Werkstoff Deckel: Aluminium-KnetlegierungDämpfungswinkel: 16 DEGEinstellbereich Schwenkwinkel: 0Schwenkwinkel: 0Dämpfung: Stoßdämpfer beidseitigFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterMax. Schwenkfrequenz bei 0,6 MPa 6 bar, 87 psi: 0.7 HZTheoretisches Drehmoment bei 0,6 MPa 6 bar, 87 psi: 20 NMHub: 125 MMKolben-Ø: 40 mmVarianten: Durchgehende KolbenstangeVerdrehsicherung/Führung: gleitgeführtTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 495 NTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 660 NGewichtszuschlag pro 10 mm Hub: 170 GGrundgewicht bei 0 mm Hub: 5200 GWerkstoff Kolbenstange: VergütungsstahlWiederholgenauigkeit: 0.1 DEGMax. Aufprallgeschwindigkeit: 0.5 MMSZulässiges Massenträgheitsmoment: 0.004 KGYFeinjustage: -3 DEG
