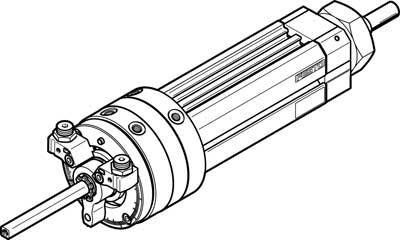

FESTO Schwenk-Lineareinheit 556501 DSL-32-25-270-P-A-S20-B Hublänge: 25 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
1.349,39 €
3
2% = 32,89 €
1.316,50 €
5
3% = 43,85 €
1.305,54 €
10
4% = 54,82 €
1.294,57 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (1.349,39 € / Stück)
1.349,39 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Schwenk-Lineareinheit DSL-32-25-270-P-A-S20-B
Technische Daten
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Schwenk-Lineareinheit
- Hublänge
25 mm
- Betriebsdruck (max.)
8 bar
- Material (Details)
Aluminium-Knetlegierung
- Herst.-Teilenr.
556501
- Ausführung
Schwenk-Lineareinheit DSL-32-25-270-P-A-S20-B für Positionserkennung. Dreh- und Linearbewegung unabhängig voneinander anzusteuern. Drehbewegung von 0° - 270° stufenlos einstellbar. Einstellbereich Schwenkwinkel=0 - 270 deg, Hub=25 mm, Kolben-Durchmesser=32 mm, Schwenkwinkel=0 - 272 deg, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig
- Gewicht
2840 g
- Dichtungsmaterial
TPE-U(PU)
- Druckluft-Anschluss
G1/8"
- Kolbenstangen-Material
Vergütungsstahl
- Kolbenstangen-Ø
32 mm
- Kraft (max.)
422.5 N
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-10 °C
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1944890 FESTO Schwenk-Lineareinheit 556501 DSL-32-25-270-P-A-S20-B Hublänge: 25 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1944890 FESTO Schwenk-Lineareinheit 556501 DSL-32-25-270-P-A-S20-B Hublänge: 25 mm 1 St.
Beschreibung
Schwenk-Lineareinheit DSL-32-25-270-P-A-S20-BBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B2-LEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 1 - niedrige KorrosionsbeanspruchungUmgebungstemperatur: -10Produktgewicht: 2840 GWerkstoff Gehäuse: Aluminium-KnetlegierungBefestigungsart: wahlweise:Betriebsdruck: 46144Symbol: 991269Werkstoff Dichtungen: TPE-U(PU)Konstruktiver Aufbau: SchwenkflügelPneumatischer Anschluss: G1/8Werkstoff Deckel: Aluminium-KnetlegierungEinstellbereich Schwenkwinkel: 0Schwenkwinkel: 0Dämpfung: elastische Dämpfungsringe/-platten beidseitigFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterMax. Schwenkfrequenz bei 0,6 MPa 6 bar, 87 psi: 2 HZTheoretisches Drehmoment bei 0,6 MPa 6 bar, 87 psi: 10 NMHub: 25 MMKolben-Ø: 32 mmVarianten: Durchgehende, hohle KolbenstangeVerdrehsicherung/Führung: gleitgeführtTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 294 NTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 422.5 NGewichtszuschlag pro 10 mm Hub: 109 GGrundgewicht bei 0 mm Hub: 2840 GWerkstoff Kolbenstange: VergütungsstahlWiederholgenauigkeit: 1 DEGMax. Aufprallgeschwindigkeit: 0.5 MMSZulässiges Massenträgheitsmoment: 0.00017 KGYFeinjustage: -6 DEG
