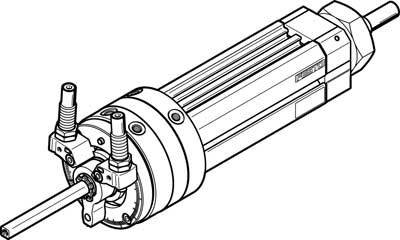

FESTO Schwenk-Lineareinheit 556391 DSL-16-25-270-CC-A-S2-B Hublänge: 25 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
1.071,70 €
3
2% = 26,12 €
1.045,58 €
5
3% = 34,83 €
1.036,87 €
10
4% = 43,53 €
1.028,17 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (1.071,70 € / Stück)
1.071,70 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Schwenk-Lineareinheit DSL-16-25-270-CC-A-S2-B
Technische Daten
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Schwenk-Lineareinheit
- Hublänge
25 mm
- Betriebsdruck (max.)
8 bar
- Material (Details)
Aluminium-Knetlegierung
- Herst.-Teilenr.
556391
- Ausführung
Schwenk-Lineareinheit DSL-16-25-270-CC-A-S2-B für Positionserkennung. Dreh- und Linearbewegung unabhängig voneinander anzusteuern. Drehbewegung von 0° - 270° stufenlos einstellbar. Dämpfungswinkel=15 deg, Einstellbereich Schwenkwinkel=0 - 246 deg, Hub=25 mm, Kolben-Durchmesser=16 mm, Schwenkwinkel=0 - 246 deg
- Gewicht
700 g
- Dichtungsmaterial
TPE-U(PU)
- Druckluft-Anschluss
M5
- Kolbenstangen-Material
Vergütungsstahl
- Kolbenstangen-Ø
16 mm
- Kraft (max.)
102.5 N
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-10 °C
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1944844 FESTO Schwenk-Lineareinheit 556391 DSL-16-25-270-CC-A-S2-B Hublänge: 25 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1944844 FESTO Schwenk-Lineareinheit 556391 DSL-16-25-270-CC-A-S2-B Hublänge: 25 mm 1 St.
Beschreibung
Schwenk-Lineareinheit DSL-16-25-270-CC-A-S2-BBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B2-LEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 1 - niedrige KorrosionsbeanspruchungUmgebungstemperatur: -10Produktgewicht: 700 GWerkstoff Gehäuse: Aluminium-KnetlegierungBefestigungsart: wahlweise:Betriebsdruck: 46144Symbol: 991268Werkstoff Dichtungen: TPE-U(PU)Konstruktiver Aufbau: SchwenkflügelPneumatischer Anschluss: M5Werkstoff Deckel: Aluminium-KnetlegierungDämpfungswinkel: 15 DEGEinstellbereich Schwenkwinkel: 0Schwenkwinkel: 0Dämpfung: Stoßdämpfer beidseitigFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterMax. Schwenkfrequenz bei 0,6 MPa 6 bar, 87 psi: 1.5 HZTheoretisches Drehmoment bei 0,6 MPa 6 bar, 87 psi: 1.25 NMHub: 25 MMKolben-Ø: 16 mmVarianten: Durchgehende KolbenstangeVerdrehsicherung/Führung: gleitgeführtTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 73.5 NTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 102.5 NGewichtszuschlag pro 10 mm Hub: 33 GGrundgewicht bei 0 mm Hub: 700 GWerkstoff Kolbenstange: VergütungsstahlWiederholgenauigkeit: 0.1 DEGMax. Aufprallgeschwindigkeit: 0.5 MMSZulässiges Massenträgheitsmoment: 0.0007 KGYFeinjustage: -3 DEG
