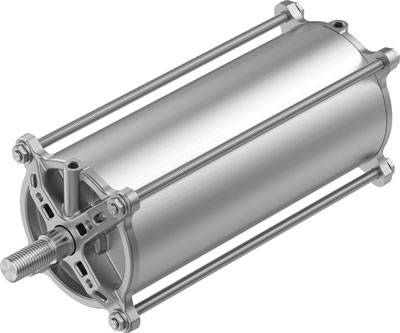

FESTO Linearantrieb 8133082 DFPC-160-300-D Gehäusematerial: Aluminium Hublänge: 300 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
565,60 €
3
2% = 13,78 €
551,82 €
5
3% = 18,38 €
547,22 €
10
4% = 22,98 €
542,62 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (565,60 € / Stück)
642,86 €
-12 %
565,60 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Aufprallenergie in den Endlagen: 3.3 J
- Baugröße Stellantrieb: 160
- Befestigungsart: wahlweise: - auf Flansch nach ISO 5210 - mit Stehbolzen
- Betriebsdruck: 8.7 - 116 psi
- Betriebsdruck Mpa: 0.06 - 0.8 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Bewegte Masse bei 0 mm Hub: 2102 g
- Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
- Einbaulage: beliebig
- Flanschbohrbild: F10
- Funktionsweise: doppeltwirkend
- Gewichtszuschlag pro 10 mm Hub: 148.61 g
- Grundgewicht bei 0 mm Hub: 5948.7 g
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Hub: 300 mm
- Kolben-Durchmesser: 160 mm
- Konstruktiver Aufbau: Kolben - Kolbenstange - Zylinderrohr - Zugstange
- LABS-Konformität: VDMA24364-Zone III
- Luftverbrauch rücklaufend pro 10 mm Hub: 1.351 l
- Luftverbrauch vorlaufend pro 10 mm Hub: 1.407 l
- Nennbetriebsdruck: 6 bar
- Nennbetriebsdruck psi: 87 psi
- Norm Anschluss zur Armatur: ISO 5210
- Pneumatischer Anschluss: G1/4
- Positionserkennung: für Näherungsschalter
- Produktgewicht: 10410 g
- Schockfestigkeit: Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
- Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 11581 N
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 12064 N
- Umgebungstemperatur: -20 - 80 °C
- Werkstoff Deckel: Aluminium-Kokillenguss
- Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
- Werkstoff Kolbenstangen-Dichtabstreifer: TPE-U(PU)
- Werkstoff Mutter: hochlegierter Stahl rostfrei
- Werkstoff statische Dichtungen: NBR
- Werkstoff Zuganker: hochlegierter Stahl rostfrei
- Werkstoff Zylinderrohr: Aluminium-Knetlegierung, gleiteloxiert
- Werkstoffhinweis: RoHS konform
- Zuschlag bewegte Masse pro 10 mm Hub: 64.34 g
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Linearantrieb
- Hublänge
300 mm
- Betriebsdruck (max.)
8 bar
- Durchmesser
160 mm
- Material (Details)
hochlegierter Stahl rostfrei
- Min. Gerätetemperatur
-20 °C
- Max. Gerätetemperatur
80 °C
- Herst.-Teilenr.
8133082
- Ausführung
DFPC-160-300-D
- Gewicht
10410 g
- Baugröße
160
- Min. Betriebsdruck
0.6 bar
- Betriebsmedium
Druckluft
- Dichtungsmaterial
NBR
- Gehäusematerial
Aluminium
- Kolben-Durchmesser
160 mm
- Kolbenstangen-Material
rostfreier Stahl
- Kraft (max.)
12064 N
- Luftanschluss
G1/4
- Material
Stahl
- Medium
Druckluft
- Max. Umgebungstemperatur
+80 °C
- Min. Umgebungstemperatur
-20 °C
- Wirkungsweise
Doppelwirkend
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2802744 FESTO Linearantrieb 8133082 DFPC-160-300-D Gehäusematerial: Aluminium Hublänge: 300 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2802744 FESTO Linearantrieb 8133082 DFPC-160-300-D Gehäusematerial: Aluminium Hublänge: 300 mm 1 St.
Beschreibung
Linearantrieb DFPC-160-300-D Baugröße Stellantrieb=160, Flanschbohrbild=F10, Hub=300 mm, Kolben-Durchmesser=160 mm, Norm Anschluss zur Armatur=ISO 5210
