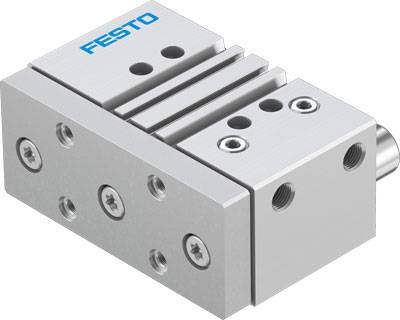

FESTO Führungszylinder 8118927 DFM-50-25-P-A-GF-F1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 25 mm 1 St. kaufen

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 9. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (446,20 € / Stück)

446,20 €

zzgl. MwSt.

Kostenfreier Versand

nur 69,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Alternativanschlüsse: siehe Produktzeichnung
Aufprallenergie in den Endlagen: 1 J
Betriebsart Antriebseinheit: Joch
Betriebsdruck: 1 - 10 bar
Betriebsdruck Mpa: 0.1 - 1 MPa
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse: 2026 g
Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage: beliebig
Funktionsweise: doppeltwirkend
Führung: Gleitführung
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hub: 25 mm
Kolben-Durchmesser: 50 mm
Konstruktiver Aufbau: Führung
Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
LABS-Konformität: VDMA24364-B1/B2-L
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs: 257 N
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub: 14.15 Nm
Max. Geschwindigkeit: 0.6 m/s
Pneumatischer Anschluss: G1/4
Positionserkennung: für Näherungsschalter
Produktgewicht: 3440 g
Schwerpunktsabstand der Nutzlast zur Jochplatte: 50 mm
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 1057 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 1178 N
Umgebungstemperatur: -20 - 80 °C
Varianten: Empfohlen für Produktionsanlagen zur Herstellung von Li-Ionen Batterien
Werkstoff Deckel: Aluminium-Knetlegierung
Werkstoff Dichtungen: NBR
Werkstoff Gehäuse: Aluminium-Knetlegierung
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Werkstoffhinweis: RoHS konform

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Führungszylinder

Hublänge: 25 mm

Betriebsdruck (max.): 10 bar

Durchmesser: 50 mm

Material (Details): hochlegierter Stahl rostfrei

Min. Gerätetemperatur: -20 °C

Max. Gerätetemperatur: 80 °C

Herst.-Teilenr.: 8118927

Ausführung: DFM-50-25-P-A-GF-F1A

Gewicht: 3440 g

Baugröße: 50

Min. Betriebsdruck: 1 bar

Betriebsmedium: Druckluft

Dichtungsmaterial: NBR

Gehäusematerial: Aluminium-Knetlegierung

Kolben-Durchmesser: 50 mm

Kolbenstangen-Material: rostfreier Stahl

Kraft (max.): 257 N

Luftanschluss: G1/4

Material: Aluminium-Knetlegierung

Medium: Druckluft

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2802993 FESTO Führungszylinder 8118927 DFM-50-25-P-A-GF-F1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 25 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2802993 FESTO Führungszylinder 8118927 DFM-50-25-P-A-GF-F1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 25 mm 1 St.

Beschreibung

Führungszylinder DFM-50-25-P-A-GF-F1A Schwerpunktsabstand der Nutzlast zur Jochplatte=50 mm, Hub=25 mm, Kolben-Durchmesser=50 mm, Betriebsart Antriebseinheit=Joch, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig
