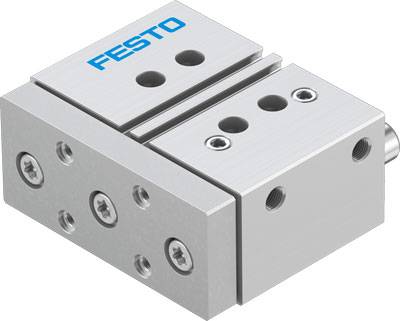

FESTO Führungszylinder 8118892 DFM-32-25-P-A-KF-F1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 25 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
422,93 €
3
2% = 10,31 €
412,62 €
5
3% = 13,74 €
409,19 €
10
4% = 17,17 €
405,76 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (422,93 € / Stück)
422,93 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Alternativanschlüsse: siehe Produktzeichnung
- Aufprallenergie in den Endlagen: 0.4 J
- Betriebsart Antriebseinheit: Joch
- Betriebsdruck: 1.5 - 10 bar
- Betriebsdruck Mpa: 0.15 - 1 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Bewegte Masse: 895 g
- Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
- Einbaulage: beliebig
- Funktionsweise: doppeltwirkend
- Führung: Kugelumlaufführung
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Hub: 25 mm
- Kolben-Durchmesser: 32 mm
- Konstruktiver Aufbau: Führung
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- LABS-Konformität: VDMA24364-B1/B2-L
- Max. Moment Mx: 44.09 Nm
- Max. Moment Mx statisch: 49.14 Nm
- Max. Moment My: 18.66 Nm
- Max. Moment My statisch: 20.79 Nm
- Max. Moment Mz: 18.66 Nm
- Max. Moment Mz statisch: 20.79 Nm
- Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs: 149 N
- Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub: 9.08 Nm
- Max. Geschwindigkeit: 0.8 m/s
- Max. Kraft Fy: 1130 N
- Max. Kraft Fy statisch: 1260 N
- Max. Kraft Fz: 1130 N
- Max. Kraft Fz statisch: 1260 N
- Pneumatischer Anschluss: G1/8
- Positionserkennung: für Näherungsschalter
- Produktgewicht: 1684 g
- Schwerpunkt der bewegten Masse in Abhängigkeit vom Hub: 28 mm
- Schwerpunktsabstand der Nutzlast zur Jochplatte: 50 mm
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 415 N
- Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 482 N
- Umgebungstemperatur: -5 - 60 °C
- Varianten: Empfohlen für Produktionsanlagen zur Herstellung von Li-Ionen Batterien
- Werkstoff Deckel: Aluminium-Knetlegierung
- Werkstoff Dichtungen: NBR
- Werkstoff Gehäuse: Aluminium-Knetlegierung
- Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
- Werkstoffhinweis: Kupfer- und PTFE-frei - RoHS konform
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Führungszylinder
- Hublänge
25 mm
- Betriebsdruck (max.)
10 bar
- Material (Details)
Aluminium-Knetlegierung. NBR. hochlegierter Stahl rostfrei
- Min. Gerätetemperatur
-5 °C
- Max. Gerätetemperatur
60 °C
- Herst.-Teilenr.
8118892
- Ausführung
DFM-32-25-P-A-KF-F1A
- Gewicht
1684 g
- Baugröße
32
- Min. Betriebsdruck
1.5 bar
- Betriebsmedium
Druckluft
- Dichtungsmaterial
NBR
- Gehäusematerial
Aluminium-Knetlegierung
- Kolben-Durchmesser
32 mm
- Kolbenstangen-Material
rostfreier Stahl
- Kraft (max.)
1130 N
- Luftanschluss
G1/8
- Material
Aluminium-Knetlegierung
- Medium
Druckluft nach ISO 8573-1:2010 [1:4:1]
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-5 °C
- Wirkungsweise
Doppelwirkend
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2802970 FESTO Führungszylinder 8118892 DFM-32-25-P-A-KF-F1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 25 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2802970 FESTO Führungszylinder 8118892 DFM-32-25-P-A-KF-F1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 25 mm 1 St.
Beschreibung
Führungszylinder DFM-32-25-P-A-KF-F1A Schwerpunktsabstand der Nutzlast zur Jochplatte=50 mm, Hub=25 mm, Kolben-Durchmesser=32 mm, Betriebsart Antriebseinheit=Joch, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig
