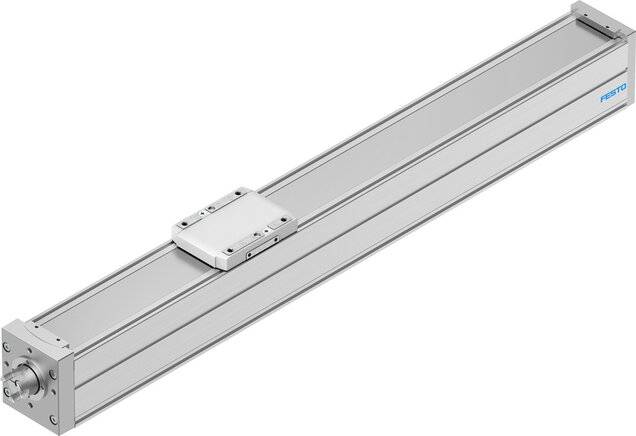

FESTO ELGC-BS-KF-80-800-16P, Spindelachse, P/n: 8061504
Hst.-Teile-Nr.:
Bestell-Nr.:
10 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
1.055,58 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 10 Stück verfügbar
14 Tage Rückgaberecht inklusive
Technische Daten
- Arbeitshub: 800 mm
- Baugröße: 80
- Hubreserve: 0 mm
- Spindeldurchmesser: 16 mm
- Spindelsteigung: 16 mm/U
- Einbaulage: beliebig
- Führung: Kugelumlaufführung
- Konstruktiver Aufbau: Elektromechanische Linearachse,mit Kugelumlaufspindel
- Motorart: Schrittmotor,Servomotor
- Spindel-Typ: Kugelgewindetrieb
- Max. Beschleunigung: 15 m/s2
- Max. Drehzahl: 3750 1/min
- Max. Geschwindigkeit: 1 m/s
- Wiederholgenauigkeit: ±0,01 mm
- Schutzart: IP40
- Umgebungstemperatur in °C (Spanne): 0, 50
- Flächenmomente 2. Grades Iy: 1.37e+006 mm4
- Flächenmomente 2. Grades Iz: 1.66e+006 mm4
- Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit: 0.396 Nm
- Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit: 0.095 Nm
- Max. Kraft Fy: 900 N
- Max. Kraft Fz: 2700 N
- Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 3312 N
- Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 9936 N
- Max. Moment Mx: 59.8 Nm
- Max. Moment My: 56.2 Nm
- Max. Moment Mz: 56.2 Nm
- Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 220 Nm
- My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 207 Nm
- Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 207 Nm
- Max. Vorschubkraft Fx: 350 N
- Torsionsträgheitsmoment It: 90500 mm4
- Massenträgheitsmoment JH pro Meter Hub: 0.35257 kgcm2
- Massenträgheitsmoment JL pro kg Nutzlast: 0.064846 kgcm2
- Massenträgheitsmoment JO: 0.07856 kgcm2
- Vorschubkonstante: 16 mm/U
- Bewegte Masse: 978 g
- Gewichtszuschlag pro 10 mm Hub: 88 g
- Dynamische Durchbiegung (Last bewegt): 0,05% der Länge der Achse, maximal 0,5 mm
- Statische Durchbiegung (Last im Stillstand): 0,1 % der Länge der Achse
- Schnittstellencode Aktuator: T46
- Werkstoff Abschlussdeckel: Alu-Druckguss, lackiert
- Werkstoff Profil: Alu-Knetlegierung, eloxiert
- Werkstoffhinweis: LABS-haltige Stoffe enthalten,RoHS konform
- Werkstoff Abdeckband: hochlegierter Stahl rostfrei
- Werkstoff Antriebsdeckel: Alu-Druckguss, lackiert
- Werkstoff Führung Schlitten: Stahl
- Werkstoff Führungsschiene: Stahl
- Werkstoff Schlitten: Aluminium-Druckguss
- Werkstoff Spindelmutter: Stahl
- Werkstoff Spindel: Stahl
- Dokumente: Datenblatt zu 8061504
- Artikelzustand: Neu
- Einzelgewicht: 9.8 kg
- Ursprungsland**: DE
- Zolltarifnummer: 84799070
- RoHS konform: Ja
- Hersteller: Festo
- UKCA
nicht relevant
Beschreibung
Spindelachse ELGC-BS-KF-80-800-16P Arbeitshub=800 mm, Baugröße=80, Hubreserve=0 mm, Spindeldurchmesser=16 mm, Spindelsteigung=16 mm/U
