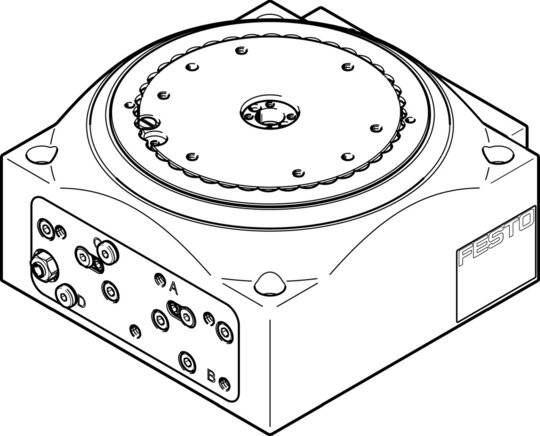

FESTO DHTG-90-2-A, Rundschalttisch, P/n: 548082
Hst.-Teile-Nr.:
Bestell-Nr.:
1 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
3.413,01 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive
Technische Daten
- Baugröße: 90
- Parallelität Teller: <= 0,04 mm mm
- Planlauf Teller: <= 0,02 mm mm
- Rundlauf Teller: <= 0,02 mm mm
- Wiederholgenauigkeit des Schwenkwinkels: <= 0,03 deg deg
- Dämpfung: YSRJ: Stoßdämpfer, harte Kennlinie, justierbar
- Einbaulage: beliebig
- Funktionsweise: doppeltwirkend
- Konstruktiver Aufbau: Zahnstange/Ritzel,zwangsgeführter Bewegungsablauf,Zahnkranzkupplung
- Positionserkennung: für induktive Sensoren
- Teilung: 2
- Betriebsdruck in bar (Spanne): 4, 8
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Schalldruckpegel: <= 70 dB(A) dB(A)
- Umgebungstemperatur in °C (Spanne): 5, 60
- Max. Axialkraft statisch: 2000 N
- Max. Kippmoment statisch: 150 Nm
- Max. Radialkraft statisch: 5000 N
- Max. Tangentialmoment statisch: 150 Nm
- Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi): 4.4 Nm
- Produktgewicht: 4500 g
- Befestigungsart: mit Durchgangsbohrung und Zentrierhülse
- Pneumatischer Anschluss: Innengewinde M5
- Werkstoff Teller: Stahl verzinkt
- Werkstoffhinweis: Kupfer- und PTFE-frei,RoHS konform
- Werkstoff Anschläge: Stahl verzinkt
- Werkstoff Deckel: Aluminium-Knetlegierung
- Werkstoff Dichtungen: NBR,TPE-U(PU)
- Werkstoff Gehäuse: Aluminium-Knetlegierung
- Dokumente: Datenblatt zu 548082
- Artikelzustand: Neu
- Einzelgewicht: 4.5 kg
- Ursprungsland**: DE
- Zolltarifnummer: 84798997
- RoHS konform: Ja
- Hersteller: Festo
- Herst.-Teilenr.
548082
- UKCA
Ja
Beschreibung
Rundschalttisch DHTG-90-2-A für Positionserkennung. Baugröße=90, Parallelität Teller=<= 0,04 mm, Planlauf Teller=<= 0,02 mm, Rundlauf Teller=<= 0,02 mm, Wiederholgenauigkeit des Schwenkwinkels=<= 0,03 deg
