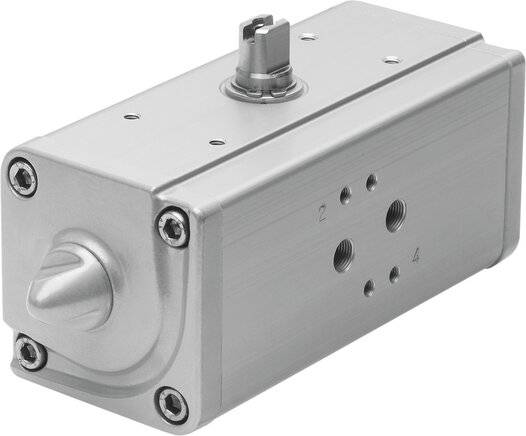

FESTO DAPS-0720-090-R-F1012-T4, Schwenkantrieb, P/n: 8030610
Hst.-Teile-Nr.:
Bestell-Nr.:
3 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
1.331,71 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 3 Stück verfügbar
14 Tage Rückgaberecht inklusive
Technische Daten
- Baugröße Stellantrieb: 0720
- Flanschbohrbild: F10,F12
- Schwenkwinkel: 90 deg
- Verstellbereich Endlage bei 0° in deg (Spanne): -1, 9
- Wellenanschluss Tiefe: 29.5 mm
- Norm Anschluss zur Armatur: ISO 5211
- Dämpfung: keine Dämpfung
- Einbaulage: beliebig
- Funktionsweise: doppeltwirkend
- Konstruktiver Aufbau: Joch-Kinematik
- Positionserkennung: ohne
- Schließrichtung: rechtsschließend
- Ventilanschluss entspricht Norm: VDI/VDE 3845 (NAMUR)
- Safety Integrity Level (SIL): Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand,Produkt kann eingesetzt werden in SRP/CS bis SIL 2 High Demand
- Betriebsdruck Mpa in MPa (Spanne): 0.3, 0.84
- Betriebsdruck in bar (Spanne): 3, 8.4
- Nennbetriebsdruck: 0.56 MPa
- Nennbetriebsdruck: 5.6 bar
- CE-Zeichen (siehe Konformitätserklärung): nach EU-Ex-Schutz-Richtlinie (ATEX)
- UKCA-Zeichen (siehe Konformitätserklärung): nach UK EX Vorschriften
- ATEX-Kategorie Gas: II 2G
- ATEX-Kategorie Staub: II 2D
- Ex-Zündschutzart Gas: Ex h IIC T6...T3 Gb X
- Ex-Zündschutzart Staub: Ex h IIIC T85°C...T200°C Db X
- Ex-Umgebungstemperatur: -20°C <= Ta <= +150°C
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Korrosionsbeständigkeitsklasse KBK: 3 - starke Korrosionsbeanspruchung
- Umgebungstemperatur in °C (Spanne): -20, 150
- Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel: 720 Nm
- Drehmoment bei Nennbetriebsdruck und 50° Schwenkwinkel: 360 Nm
- Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel: 540 Nm
- Hinweis zum Drehmoment: Das Betriebsdrehmoment des Antriebs darf nicht höher sein als das in der ISO 5211 aufgeführte maximal zulässige Drehmoment, bezogen auf die Größe des Befestigungsflansches und der Kupplung.
- Luftverbrauch bei 0,6 MPa (6 bar, 87 psi) pro Zyklus 0°-Nennschwenkwinkel-0°: 24.5 l
- Produktgewicht: 12000 g
- Wellenanschluss: T27
- Pneumatischer Anschluss: G1/4
- Werkstoffhinweis: LABS-haltige Stoffe enthalten,RoHS konform
- Werkstoff Deckel: Aluminium-Knetlegierung
- Werkstoff Dichtungen: FPM,PTFE-verstärkt
- Werkstoff Gehäuse: Aluminium-Knetlegierung
- Werkstoff Schrauben: hochlegierter Stahl
- Werkstoff Welle: hochlegierter Stahl
- Werkstoffnummer Welle: 1.4305
- Dokumente: Datenblatt zu 8030610
- Artikelzustand: Neu
- Einzelgewicht: 12 kg
- Ursprungsland**: IT
- Zolltarifnummer: 84123900
- RoHS konform: Ja
- Hersteller: Festo
- Herst.-Teilenr.
8030610
- UKCA
Ja
Beschreibung
Schwenkantrieb DAPS-0720-090-R-F1012-T4 doppeltwirkend, Luftanschluss nach VDI / VDE 3845-Namurventile direkt anflanschbar, Hochtemperatur Ausführung. Baugröße Stellantrieb=0720, Flanschbohrbild=(* F10, * F12), Schwenkwinkel=90 deg, Verstellbereich Endlage bei 0°=-1 - 9 deg, Wellenanschluss Tiefe=29,5 mm
