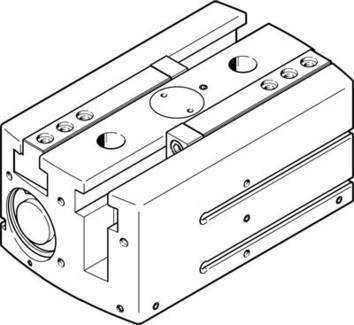

FESTO 3361489 HGPL-40-60-A-B Parallelgreifer Gehäusematerial: Aluminium 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
1.973,59 €
3
2% = 48,10 €
1.925,49 €
5
3% = 64,14 €
1.909,45 €
10
4% = 80,17 €
1.893,42 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (1.973,59 € / Stück)
1.973,59 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Anzahl Greifbacken: 2
- Baugröße: 40
- Befestigungsart: Innengewinde und Zentrierhülse
- mit Durchgangsbohrung und Zentrierhülse
- Betriebsdruck: 3 ... 8 bar
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Einbaulage: beliebig
- Funktionsweise: doppeltwirkend
- Gesamtgreifkraft bei 6 bar öffnen: 1.038 N
- Gesamtgreifkraft bei 6 bar schließen: 1.216 N
- Greiferfunktion: Parallel
- Greifkraft pro Greifbacken bei 6 bar öffnen: 519 N
- Greifkraft pro Greifbacken bei 6 bar schließen: 608 N
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Hub pro Greifbacken: 60 mm
- Konstruktiver Aufbau: Doppelkolben
- Führung
- Kolben-Schieber
- T-Form
- Zahnstange/Ritzel
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Massenträgheitsmoment: 118,3 kgcm2
- Max. Arbeitsfrequenz Greifer: < 1 Hz
- Max. Austauschgenauigkeit: < 0,2 mm
- Max. Greifbackenspiel Sz: < 0,05 mm
- Max. Greifbackenwinkelspiel ax,ay: < 0,2 deg
- Max. Kraft am Greifbacken Fz statisch: 2.500 N
- Max. Masse pro externem Greiffinger: 420 g
- Max. Moment am Greifbacken Mx statisch: 125 Nm
- Max. Moment am Greifbacken My statisch: 80 Nm
- Max. Moment am Greifbacken Mz statisch: 100 Nm
- Min. Öffnungszeit bei 6 bar: 430 ms
- Min. Schließzeit bei 6 bar: 430 ms
- Nachschmierintervall Führungselemente: 5 Mio SP
- Pneumatischer Anschluss: M5
- Positionserkennung: für Näherungsschalter
- Produktgewicht: 4.165 g
- Rotationssymmetrie: <= 0,2 mm
- Umgebungstemperatur: 5 ... 60 °C
- Werkstoff Gehäuse: Aluminium
- gleiteloxiert
- Werkstoff Greifbacken: Stahl
- gehärtet
- Werkstoffhinweis: Kupfer- und PTFE-frei
- RoHS konform
- Wiederholgenauigkeit Greifer: < 0,03 mm
- Betriebs-Medium
Druckluft
- Typ
3361489
- Produkt-Art
Parallelgreifer
- Gehäusematerial
Aluminium
- Anschluss
M5
- Betriebsdruck (max.)
8 bar
- Herst.-Teilenr.
3361489
- Betriebsdruck (min.)
3 bar
- Gewicht
4165 g
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
+5 °C
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204809 FESTO 3361489 HGPL-40-60-A-B Parallelgreifer Gehäusematerial: Aluminium 1 St.
Beschreibung
Parallelgreifer HGPL-40-60-A-BBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B1/B2-LEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: 5Werkstoff-Hinweis: RoHS konformBaugröße: 40Produktgewicht: 4165 GWerkstoff Gehäuse: Aluminium-Knetlegierung, gleiteloxiertBefestigungsart: mit Innengewinde und ZentrierhülseBetriebsdruck: 3Symbol: 991894Konstruktiver Aufbau: DoppelkolbenPneumatischer Anschluss: M5Funktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterMassenträgheitsmoment: 118.3 KGCMax. Greifbacken-Winkelspiel ax, ay: 0.2 DEGMax. Greifbackenspiel Sz: 0.05 MMWiederholgenauigkeit Greifer: 0.03 MMAnzahl Greifbacken: 2Antriebsart: pneumatischGreiferfunktion: ParallelGreifkraftsicherung: ohneMax. Arbeitsfrequenz Greifer: 1 HZMin. Öffnungszeit bei 0,6 MPa 6 bar, 87 psi: 430 MSMin. Schließzeit bei 0,6 MPa 6 bar, 87 psi: 430 MSMax. Kraft am Greifbacken Fz statisch: 2500 NMax. Moment am Greifbacken Mx statisch: 125 NMMax. Moment am Greifbacken My statisch: 80 NMMax. Moment am Greifbacken Mz statisch: 100 NMMax. Masse pro externem Greiffinger: 420 GWerkstoff Greifbacken: Stahl, gehärtetHub pro Greifbacken: 60 MMMax. Austauschgenauigkeit: 0.2 MMRotationssymmetrie: 0.2 MMGesamtgreifkraft bei 0,6 MPa 6 bar, 87 psi öffnen: 1038 NGesamtgreifkraft bei 0,6 MPa 6 bar, 87 psi schließen: 1216 NGreifkraft pro Greifbacken bei 0,6 MPa 6 bar, 87 psi öffnen: 519 NGreifkraft pro Greifbacken bei 0,6 MPa 6 bar, 87 psi schließen: 608 NNachschmierintervall Führungselemente: 5 YUE
