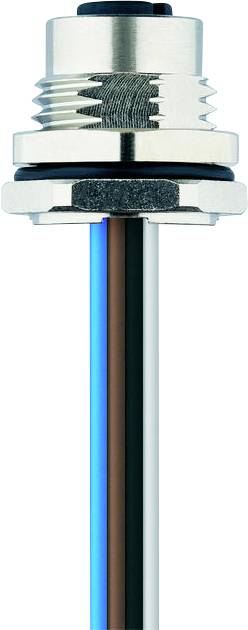

Escha 8071536 Flanschdose M16 0.5 m Polzahl Sensoren: 4 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Flanschdose
Stecker-Norm
Sensorik Steckverbinder
Anschlussseite A
M12-Buchse, gerade
Anschlussseite B
Kabel, offenes Ende
Polzahl
4
Datenblatt (PDF)
5 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
11,76 €
3
6% = 0,65 €
11,11 €
5
7% = 0,87 €
10,89 €
10
9% = 1,09 €
10,67 €
25
10% = 1,20 €
10,56 €
50
12% = 1,42 €
10,34 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (11,76 € / Stück)
11,76 €
zzgl. MwSt.
& Nur noch 5 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Bemessungsspannung: 250V
- Isolationswiderstand: ≥108 Ω
- Material Dichtung (Buchse): FPM/FKM
- Material Kontakte: Metall, CuSn, vergoldet
- Material Kontaktträger: Kunststoff, PA GF, BK
- Mechanische Lebensdauer: >100 Steckzyklen
- Normen: IEC 61076-2-101
- Pin-Belegung: 1 BN, 2 WH, 3 BU, 4 BK
- Polzahl: 4
- Schutzart (montiert): IP65, IP67, IP68
- Steckverbinder: Buchse, gerade, M12
- Strombelastbarkeit pro Pin (bei 40°C): 4.0 A
- Umgebungstemperatur: -30°C...+90°C
- Verschmutzungsgrad: 3
- Aderfarben: BN, WH, BU, BK
- Aderquerschnitt: 4 x 0,34 mm²
- Material Aderisolierung: PVC
- Codierung: A
- Anschlussart: Litzenanschluss

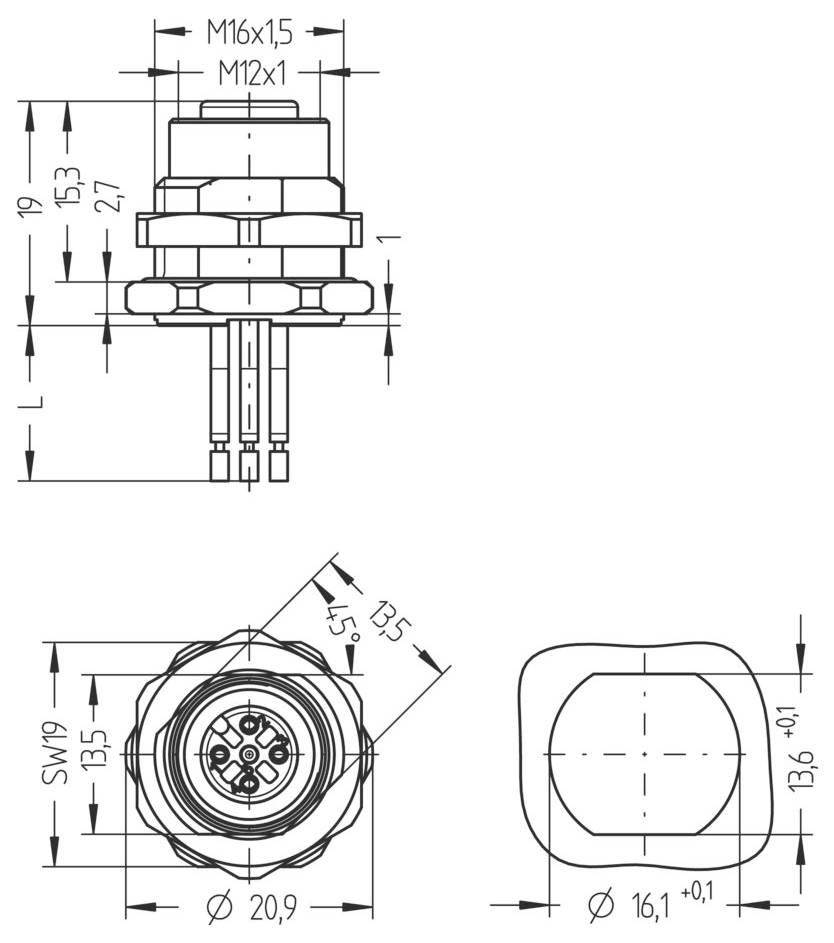

- Befestigungsgewinde: M16x1,5
- Ersatz für: 8027548
- Litzenlänge: 0.5 m
- Material Flanschgehäuse: Metall, CuZn, vernickelt
- Material äußere Dichtung: NBR
- Montagerichtung: Hinterwandmontage (inkl. Befestigungsmutter)
- Schlüsselweite Befestigungsmutter: SW19
- Typ
AL-FHM12KUA4-0,5/M16
- Produkt-Art
Flanschdose
- Stecker-Norm
Sensorik Steckverbinder
- Anschlussseite A
M12-Buchse, gerade
- Anschlussseite B
Kabel, offenes Ende
- Polzahl
4
- Kabellänge
0.5 m
- Mantelmaterial
PVC
- Nennspannung
250 V
- Nennstrom
4.0 A
- Nennstrom - gerundet
4 A
- Anschlussquerschnitt (max.)
0.34 mm²
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
Litze
- Gewinde-Typ Anschlussseite
M16
- Gewinde-Typ Kabelanschluss und Montage
M16
- Kodierung
A
- Kontaktmaterial
CuSn, vergoldet
- Montageart Sensor-/Aktor-Verbindungstechnik
Hinterwandmontage
- max. Querschnitt
0.34 mm²
- Min. Temperatur
-30 °C
- Max. Temperatur
90 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
8071536
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 3553478 Escha 8071536 Flanschdose M16 0.5 m Polzahl Sensoren: 4 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3553478 Escha 8071536 Flanschdose M16 0.5 m Polzahl Sensoren: 4 1 St.
Beschreibung
ESCHA Standard-Anschlusstechnik steht für Vielfalt, Qualität und Zuverlässigkeit in den Schutzklassen IP67, IP68 und IP69. Dank unterschiedlicher Bauformen, Codierungen und einer Vielzahl von Kabelqualitäten finden Sie für jede Applikation die passende Lösung. Ob M8-, M12- oder M23-Rundsteckverbinder, RJ45- oder Ventilstecker – alle Produkte gibt es in vielen Leitungslängen. Praktische T- und Y-Verteiler, Einbaustecker, Adapter und I/O-Module ermöglichen einen flexiblen Verdrahtungsaufbau.
