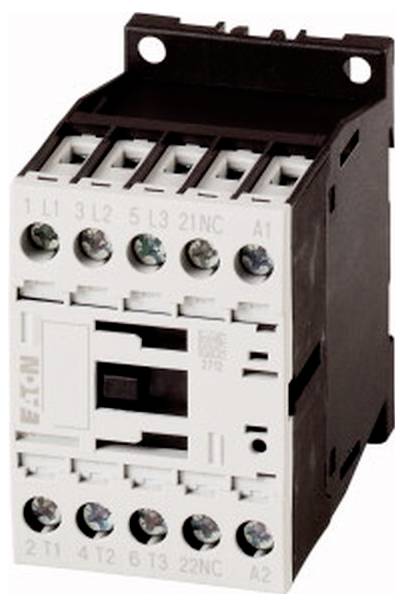

Eaton 290081 Leistungsschütz 3 Schließer 15.5 A 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leistungsschütz
Laststrom
15.5 A
Anschluss
Schrauben
Typ
290081
Kontaktart
3 Schließer
25 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
75,71 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Technische Daten
- Produkt-Art
Leistungsschütz
- Typ
290081
- Kontaktart
3 Schließer
- Hilfskontaktart
1 Öffner
- Steuerspannung (min.)
48 V/AC
- Steuerspannung (max.)
48 V/AC
- Steuerspannungs-Bereich
48 - 48 V/AC
- Schaltspannung (min.)
24 V/AC
- Schaltspannung (max.)
690 V/AC
- Laststrom
15.5 A
- Anschluss
Schrauben
- Breite
45 mm
- Höhe
68 mm
- Abm.
(B x H) 45 mm x 68 mm
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3818977 Eaton 290081 Leistungsschütz 3 Schließer 15.5 A 1 St.
Beschreibung
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 15,5 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
