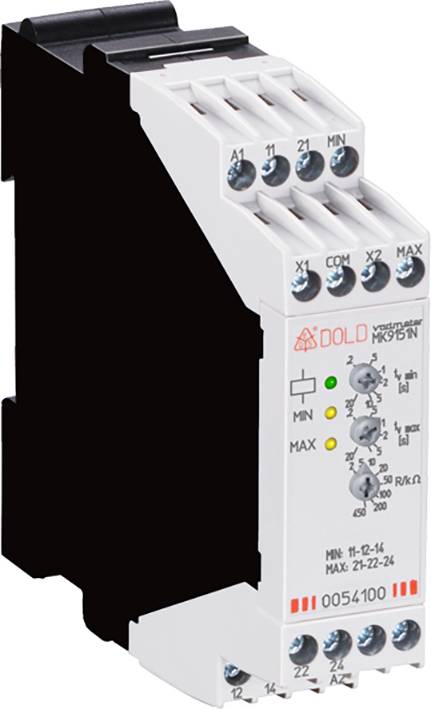

Dold MK9151N.12 2-450kOHM AC230V 0-20s 0054100 Niveaurelais
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Niveaurelais
Betriebsspannung
230 V/AC
Typ
MK9151N.12 2-450kOHM AC230V 0-20s
Abm.
(L x B x H) 98 x 22.5 x 90 mm
Gewicht
210 g
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
172,26 €
3
2% = 4,20 €
168,06 €
5
3% = 5,60 €
166,66 €
10
4% = 7,00 €
165,26 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (172,26 € / Stück)
172,26 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Dold&Söhne Dold&Söhne Niveaurelais AC230V 0,2-20S MK9151N.12 2-450K
- Füllstandrelais,Füllstandwächter,Füllstandüberwachungsgerät,Füllstandüberwachungsrelais,Messrelais,Niveaurelais,Niveauwächter,Niveauüberwachungsgerät,Niveauüberwachungsrelais
Technische Daten
- Einstellbereich des
- Flüssigkeitswiderstandes: 2 ... 450 kΩ (Ansprechwert)
- Einstellung: An logarithmisch geteilter Absolutskala
- Schaltpunkt-Hysterese: Ca. 4 % (bei 450 kΩ) ... 15 % (bei 2 kΩ) des Einstellwertes
- Kontaktbestückung: 2 x 1 Wechsler
- Thermischer Strom Ith: 4 A
- Schaltvermögen
- Nach AC 15 Schließer: 3 A / AC 230 V IEC/EN 60947-5-1
- Öffner: 1 A / AC 230 V IEC/EN 60947-5-1
- Nach DC 13: 1 A / DC 24 V IEC/EN 60947-5-1
- Elektrische Lebensdauer
- Nach AC 15 bei 1 A, AC 230 V: 1,5 x 105 SchaltspieleIEC/EN 60947-5-1
- Kurzschlussfestigkeit max. Schmelzsicherung: 4 A gG / gL IEC/EN 60947-5-1
- Mechanische Lebensdauer: ≥ 30 x 106 Schaltspiele
- Temperaturbereich: Betrieb: - 20 ... + 60°C
- Leiteranschluss: Schraubklemmen
- Gewicht: ca 180 g
- Typ
MK9151N.12 2-450kOHM AC230V 0-20s
- Produkt-Art
Niveaurelais
- Betriebsspannung
230 V/AC
- Abm.
(L x B x H) 98 x 22.5 x 90 mm
- Gewicht
210 g
- Breite
22.5 mm
- Höhe
90 mm
- Länge
98 mm
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2359236 Dold MK9151N.12 2-450kOHM AC230V 0-20s 0054100 Niveaurelais
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2359236 Dold MK9151N.12 2-450kOHM AC230V 0-20s 0054100 Niveaurelais
Beschreibung
· Nach IEC/EN 60 255, DIN VDE 0435-303
· 3 Elektrodenanschlüsse für 2-Punkt- und 1-Punkt-Niveauregelung
· Hohe Störfestigkeit des vom Netz galvanisch getrennten Meßkreises
· Max. Leitungslänge zu den Elektroden: 3 000 m
· Großer Einstellbereich: 2 ... 450 kΩ dadurch Unterscheidung zwischen Flüssigkeit und Schaum möglich
· Ansprech- und Rückfallverzögerung: 0,2 ... 20 s, getrennt einstellbar für MIN- und MAX-Pegel
· Programmierbar für:
2 getrennt angesteuerte Ausgangsrelais für MIN- und MAX-Pegel
Gemeinsam angesteuerte Ausgangsrelais in 2-Punkt-Hysterese- Niveauregelung
Arbeitsstromprinzip (Ausgangsrelais im Fehlerfall aktiviert)
Ruhestromprinzip (Ausgangsrelais im Fehlerfall nicht aktiviert)
· Meßkreis für die Elektroden arbeitet mit intern im Gerät erzeugter Wechselspannung (ca. 30 Hz); daher keine Elektrolyseerscheinungen in der Flüssigkeit
· Für Hilfsspannungen von AC 24 ... 230 V oder DC 24 V
· LEDs für Betriebsbereitschaft und Kontaktstellung
· 2 Ausgangsrelais mit je 1 Wechsler
· 22,5 mm Baubreite
· 3 Elektrodenanschlüsse für 2-Punkt- und 1-Punkt-Niveauregelung
· Hohe Störfestigkeit des vom Netz galvanisch getrennten Meßkreises
· Max. Leitungslänge zu den Elektroden: 3 000 m
· Großer Einstellbereich: 2 ... 450 kΩ dadurch Unterscheidung zwischen Flüssigkeit und Schaum möglich
· Ansprech- und Rückfallverzögerung: 0,2 ... 20 s, getrennt einstellbar für MIN- und MAX-Pegel
· Programmierbar für:
2 getrennt angesteuerte Ausgangsrelais für MIN- und MAX-Pegel
Gemeinsam angesteuerte Ausgangsrelais in 2-Punkt-Hysterese- Niveauregelung
Arbeitsstromprinzip (Ausgangsrelais im Fehlerfall aktiviert)
Ruhestromprinzip (Ausgangsrelais im Fehlerfall nicht aktiviert)
· Meßkreis für die Elektroden arbeitet mit intern im Gerät erzeugter Wechselspannung (ca. 30 Hz); daher keine Elektrolyseerscheinungen in der Flüssigkeit
· Für Hilfsspannungen von AC 24 ... 230 V oder DC 24 V
· LEDs für Betriebsbereitschaft und Kontaktstellung
· 2 Ausgangsrelais mit je 1 Wechsler
· 22,5 mm Baubreite
Lieferumfang
- Geliefert wird: Dold&Söhne Niveaurelais AC230V 0,2-20S MK9151N.12 2-450K, Verpackungseinheit: 1 Stk., EAN: 4030641541002
