Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s 0061895 Stillstandswächter kaufen

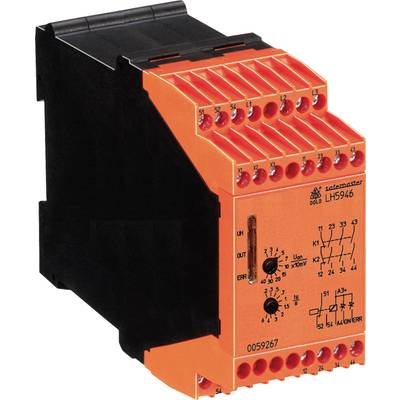

Ein Sicherheitsrelais im orangen Gehäuse mit LEDs, Einstellknopf und Schaltplan auf der Vorderseite, zur Steuerung und Überwachung.

Abbildung ähnlich

Produkt-Art

Stillstandswächter

Betriebsspannung

230 V/AC

Typ

LH5946.48/61 0,2-4V UH=AC230V 0,2-6s

Abm.

(B x H) 45 mm x 90 mm

Einbau-Tiefe

121 mm

Datenblatt (PDF)

Lieferung Fr., 2. Okt.

12 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

683,11 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 23. Okt.

Kostenfreier Versand

663,03 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Dold&Söhne Dold&Söhne Stillstandswächter 0,2-4VUHAC230V0,2-6S 0061895#LH5946.48/61

Sensorlos und sicher
Schnelle Reaktionszeit
Einfache Nachrüstung, da sensorlos
Mit Sicherheitszuhaltung SAFEMASTER STS kombinierbar

Technische Daten

Eingang (L1 - L2 - L3)
Mess-/Motorspannung: max. AC 690 V
Eingangswiderstände: 500 kΩ
Ansprechwert Uan: 20 mV ... 400 mV, einstellbar oder 0,2 ... 4 V, einstellbar
Hysterese (für Erkennung Motorlauf): 100 %
Ausschaltverzögerung der Ausgangskontakte bei Erkennung Motorlauf: < 100 ms
Stillstandszeit ts: 0,2 ... 6 s einstellbar
Hilfsspannung UH A1 - A2): AC 115 V, AC 230 V, AC 400 V, DC 24 V
Empfohlene Absicherung: 2 A
Spannungsbereich AC: 0,8 ... 1,1 UN
DC: 0,9 ... 1,2 UN
Nennverbrauch: 5 VA, 3 W
Nennfrequenz (AC): 50 / 60 Hz
Frequenzbereich (AC): 45 ... 65 Hz
max. Restwelligkeit (DC): 10 %
Einschaltverzögerung der Ausgangsrelais bei Anlegen der Hilfsspannung (stehender Motor): 0,4 ... 0,8 s + eingestellte ts
Kontaktbestückung (Sicherheitskontakte): 3 Schließer, 1 Öffner
Die Schließer-Kontakte 23-24, 33-34 und 43-44 können für Sicherheitsabschaltungen verwendet werden.
Der Öffner-Kontakt 11-12 ist nur als Meldekontakt verwendbar!
Kontaktart: Relais, zwangsgeführt
Schaltnennspannung: AC 250 V
Thermischer Strom Ith: 5 A (bis 40°C)
Quadratischer Summenstrom: siehe Deratingkurve Schaltvermögen
nach AC 15 Schließer: 3 A / AC 230 V IEC/EN 60 947-5-1
Öffner 1 A / AC 230 V IEC/EN 60 947-5-1
nach DC 13 Schließer: 1 A / DC 24 V IEC/EN 60 947-5-1
Öffner 1 A / DC 24 V IEC/EN 60 947-5-1
in Anlehnung an DC 13 Schließer: 4 A / 24 V bei 0,1 Hz IEC/EN 60 947-5-1
Öffner 4 A / 24 V bei 0,1 Hz IEC/EN 60 947-5-1
Elektrische Lebensdauer bei 5 A, AC 230 V cos ϕ = 1: ≥ 2 x 105 Schaltspiele
Absicherung der Sicherheitskontakte: max. Schmelzsicherung 4 A gG / gL
Sicherungsautomat C6A Maximale Schalthäufigkeit: 1200 / h
Mechanische Lebensdauer: ≥ 50 x 106 Schaltspiele
Halbleiter-Meldeausgänge: 100 mA DC 24 V, plusschaltend, galvanisch getrennt; Versorgung über A3+ / A4; „ON“ für Freigabe, „ERR“ für Fehler
Schließer-Meldekontakt: 3 A AC 250 V (geschlossen beiFreigabe)

Typ: LH5946.48/61 0,2-4V UH=AC230V 0,2-6s

Produkt-Art: Stillstandswächter

Betriebsspannung: 230 V/AC

Abm.: (B x H) 45 mm x 90 mm

Einbau-Tiefe: 121 mm

Gewicht: 400 g

Breite: 45 mm

Höhe: 90 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2359285 Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s 0061895 Stillstandswächter

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2359285 Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s 0061895 Stillstandswächter

Beschreibung

Sichere Stillstandserkennung bei 3- und 1-phasigen Elektromotoren, z.B. zur Freigabe von Schutztürentriegelungen an Werkzeugmaschinen oder zur Aktivierung von Haltebremsen.

Der Stillstandswächter LH 5946 ist geeignet zur Erkennung des Stillstandes von allen Elektromotoren, die bei ihrem Auslauf eine durch Remanenz bedingte Spannung erzeugen. Der LH 5946 misst diese durch Restmagnetisierung induzierte Spannung an den Klemmen der Wicklung. Dazu werden 2 redundante Messkanäle (L2 gegen L1 und L3 gegen L1) verwendet. Geht die Induktionsspannung an beiden Kanälen gleichzeitig gegen 0, bedeutet dies für das Gerät Motorstillstand und das Ausgangsrelais wird aktiviert. Um das Gerät an die verschiedensten Motoren und Anwendungen anpassen zu können, ist die Spannungsschwelle Uan, unterhalb der das LH 5946 den Stillstand erkennt, einstellbar. Ebenfalls einstellbar ist die Zeitdauer, für die Uan unterschritten werden muss, damit der Stillstand endgültig detektiert und der Ausgangskreis freigegeben wird (Stillstandszeit ts).
Zusätzlich erkennt das Gerät Aderbrüche an den Messeingängen L1 / L2 / L3. Wird Aderbruch festgestellt, geht das Ausgangsrelais in die sichere Stellung (wie bei laufendem Motor). Dieser Zustand wird gespeichert und kann durch Brücken der Klemmen X3 - X2 gelöscht werden. Außerdem werden die Messsignale beider Kanäle ständig miteinander verglichen. Sind die Signale länger als ca. 2,5 s unterschiedlich, wird der Gleichzeitigkeitsfehler ausgelöst. Dieser Fehler wird zurückgesetzt, wenn beide Kanäle wieder gleichzeitig genügend große Signalspannungen erhalten.
Die Klemmen X1-X2 stehen für einen Rückführkreis zur Überwachung von
extern angeschlossenen Schützen zur Kontaktverstärkung (Öffnerkontakt) zur Verfügung. Wird der Rückführkreis nicht benötigt, müssen die
Klemmen X1 - X2 gebrückt werden, da sonst eine Fehlermeldung erfolgt.

· Entspricht
- Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1
- SIL-Anspruchsgrenze (SIL CL) 3 · Nach IEC/EN 62061
- Safety Integrity Level (SIL) 3 · Nach IEC/EN 61508, IEC/EN 61511 und EN 61800-5-2
· Sichere Stillstandsüberwachung von 3- und 1-phasigen Motoren
· Keine externen Initiatoren erforderlich
· Drehrichtungsunabhängig
· Aderbrucherkennung im Messkreis
· Zwangsgeführte Sicherheitsausgangskontakte: 3 Schließer, 1 Öffner für AC 250 V
· 2 Halbleiter-Meldeausgänge
· 1 Meldeausgang (Schließerkontakt)
· Einstellbare Spannungsschwelle
· Einstellbare Stillstandszeit
· LED-Anzeigen für Motorstillstand, Aderbruch und Betriebsspannung
· Geeignet zum Einsatz mit Frequenzumrichtern
· 45 mm Baubreite
