Dold IK8701.12 DC24V Koppelmodul Nennspannung: 24 V/DC Schaltstrom (max.): 16 A 2 Wechsler 1 St. kaufen

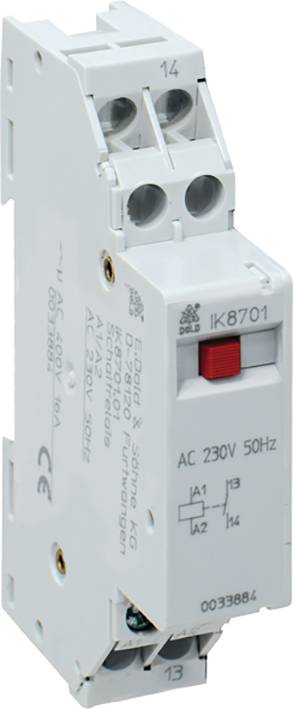

Ein elektrischer Schalter mit Aufschrift 'AC 230V 50Hz', technische Spezifikationen und Anschlussdetails. Vorderansicht zeigt zwei Anschlussklemmen.

Abbildung ähnlich

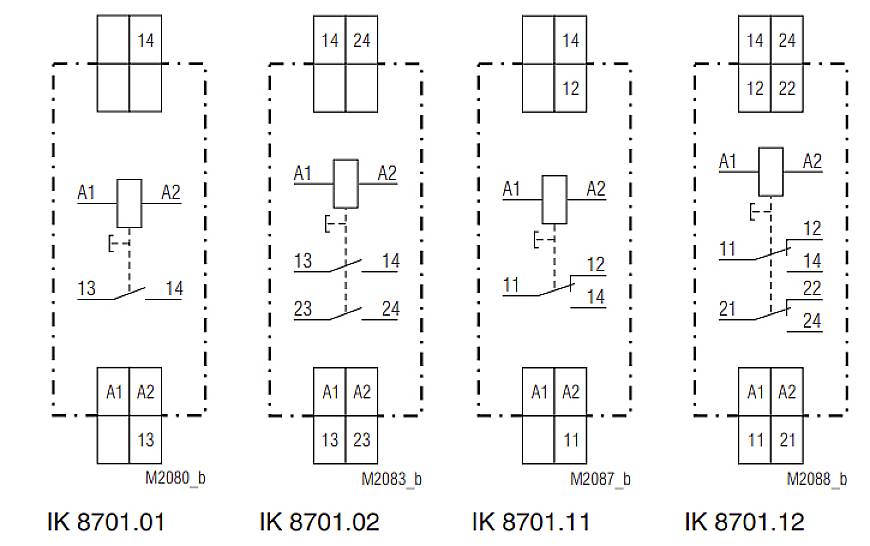

'Elektroschaltplan mit vier verschiedenen Relaismodulen, beschriftet als IK 8701.01, IK 8701.02, IK 8701.11 und IK 8701.12. Jedes Modul zeigt verschiedene Kontakte und Spulenanschlüsse.'

1/2

Abbildung ähnlich

Produkt-Art

Koppelmodul

Kontaktart

2 Wechsler

Nennspannung

24 V/DC

Schaltstrom (max.)

16 A

Typ

IK8701.12 DC24V

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (58,82 € / Stück)

58,82 €

zzgl. MwSt.

nur 7,50 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Dold&Söhne Dold&Söhne Schaltrelais IK8701.12 DC24V

Zum Schalten von Lampenlasten
Eingangskoppelrelais, z.B. zur Ansteuerung von SPS
Ausgangskoppelrelais, z.B. für SPS-gesteuerte Lasten
Nach EN 60947-5-1
Taste für Handbetätigung der Kontakte
Schaltstellungsanzeige
Hoher thermischer Strom Ith
17,5 bzw. 35 oder 52,5 mm Baubreite

Technische Daten

Mechanische Lebendauer > 1.000.000 Schaltspiele
Elektrische Lebensdauer bei ohmscher Last AC 230 V
6 A 150 x 10000 Schaltspiele
10 A 75 x 10000 Schaltspiele
16 A 12 x 10000 Schaltspiele
Glühlampenlast: 1200 W
Leiteranschluss: 2 x 2,5 mm² massiv oder 2 x 1,5 mm² Litze mit Hülse oder 2 x 1 mm² Litze mit Hülse
Leiterbefestigung: Flachklemmen mit selbstabhebender
Anzugsdrehmoment: 0,8 Nm
Schnellbefestigung: Hutschiene

Produkt-Art: Koppelmodul

Typ: IK8701.12 DC24V

Anschluss: Schraubklemme

Herstellerfarbe: Weiß

Ansprechzeit: 30 ms

Abfallzeit: 30 ms

Kontaktart: 2 Wechsler

Nennspannung: 24 V/DC

Schaltstrom (max.): 16 A

Max. Schaltleistung: 1200 W

Max. Temperatur: +45 °C

Min. Temperatur: -20 °C

Länge: 89 mm

Breite: 17.5 mm

Höhe: 58 mm

Abm.: (L x B x H) 89 x 17.5 x 58 mm

Inhalt: 1 St.

Gewicht: 100 g

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2359220 Dold IK8701.12 DC24V Koppelmodul Nennspannung: 24 V/DC Schaltstrom (max.): 16 A 2 Wechsler 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2359220 Dold IK8701.12 DC24V Koppelmodul Nennspannung: 24 V/DC Schaltstrom (max.): 16 A 2 Wechsler 1 St.

Beschreibung

Mit einem Klappanker werden über einen Stößel die Kontakte betätigt. Nach dem Abfall der Erregerspannung bringt eine Feder den Anker, der mit dem Stößel verbunden ist, wieder in die Ruhestellung. Die Kontakte können auch über eine Taste auf der Frontseite von Hand betätigt werden. Diese Taste dient auch gleichzeitig zur Schaltstellungsanzeige. Bei gedrückter Taste sind die Kontakte geschlossen. Im entstromten Zustand schließt die rote Taste mit der Vorderkante bündig ab.
