Diotec Gleichrichterdiode USL1M SOD-123FL 1000 V 1 A kaufen

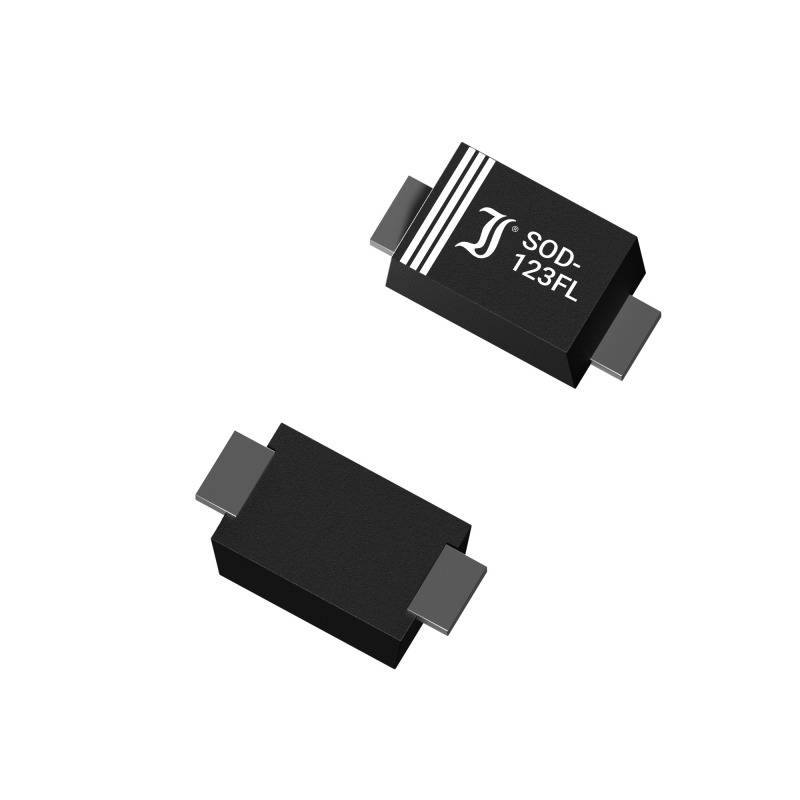

Zwei elektronische SMD-Bauteile mit der Aufschrift 'SOD-123FL', die für die Oberflächenmontage auf Leiterplatten konzipiert sind.

Abbildung ähnlich

Produkt-Art

Gleichrichterdiode

Gehäuse

SOD-123FL

Durchlassstrom I(F)

1 A

Sperrspannung U(R)

1000 V

Durchlassspannung U(F)

1.70 V

Datenblatt (PDF)

Nicht verfügbar

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Gesamt (0,01636 € / Stück)

0,09 €

-82 %

4,09 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Ultrafast, SOD-123FL, 1000V, 1A, 150°C

Unser Service für Sie

Technische Daten

Typ: SMD
Gehäuse: SOD-123FL
Periodische Spitzensperrspannung - VRRM: 1000 V
Dauergrenzstrom - IFAV: 1.00 A
Sperrschicht Temperatur - Tjmax: 150 °C
Sperrverzugszeit - trr: 75 ns
Stoßstrom - IFSM: 23.00 A
Durchlass-Spannung - VF: 1.70 V
IF: 1.00 A
Sperrstrom - IR: 1.000 µA
VR: 1000 V
Sperrschicht Kapazität - Cj: pF
VR: V

Typ: USL1M

Produkt-Art: Gleichrichterdiode

Gehäuse: SOD-123FL

Hersteller: Diotec

Durchlassstrom I(F): 1 A

Sperrspannung U(R): 1000 V

Durchlassspannung U(F): 1.70 V

Sperrstrom I(r): 1 µA

Betriebstemperatur (max.): 150 °C

Montageart: Oberflächenmontage

I(FSM) 50Hz: 23 A

Sperrverzugszeit T(rr): 75 ns

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2808896 Diotec Gleichrichterdiode USL1M SOD-123FL 1000 V 1 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2808896 Diotec Gleichrichterdiode USL1M SOD-123FL 1000 V 1 A

Beschreibung

Ultraschnelle Gleichrichterdiode, Typ=USL1M, Betriebstemperatur, max.=150 °C, Betriebstemperatur, min.=-50 °C, Durchlassspannung (Vf)=1.7 V, Durchlassstrom (If)=1 A, Nichtperiodischer Stossstrom (Itsm)=-999, Pins=2, Reflow Löttemperatur max=260 °C, Sperrerholzeit (trr)=75 ns, Sperrspannung max. (Vrrm)=1 kV, Sperrstrom=100 µA, Bauform=SOD-123FL, Konfiguration=Einfach, MSL=Stufe-1, Montageart=SMT, Verpackung=Band & Rolle
