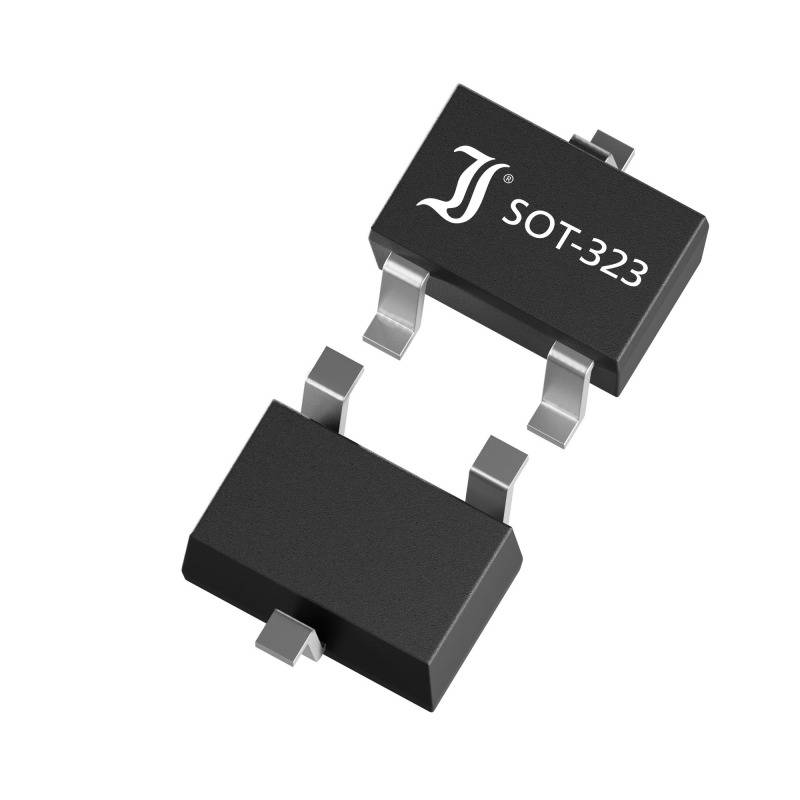

Diotec Digital Transistor MMDT5214W SOT-323 NPN
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Digital Transistor
Gehäuse
SOT-323
Ausführung
NPN
Collector-Strom I(C)
100 mA
Kollektor-Emitterspannung U(CEO)
50 V
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1000
-
0,02282 €
3000
9% = 0,00 €
0,02075 €
5000
12% = 0,00 €
0,02005 €
10000
15% = 0,00 €
0,01936 €
20000
17% = 0,00 €
0,01902 €
40000
20% = 0,00 €
0,01832 €
100000
23% = 0,01 €
0,01763 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Gesamt (0,02282 € / Stück)
22,82 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Digital Transistor, SOT-323, 50V, 100mA
Unser Service für Sie
Technische Daten
- Typ: SMD
- Gehäuse: SOT-323
- Kollektor Emitter Spannung - VCEO: 50 V
- DC Kollektorstrom - IC: 100 mA
- Sperrschicht Temperatur - Tjmax: 150 °C
- Polarität - pol: NPN
- Verlustleistung - Ptot: 0.200 W
- Widerstand - R1: 10000 Ω
- R2: 47000 Ω
- Typ
MMDT5214W
- Produkt-Art
Digital Transistor
- Gehäuse
SOT-323
- Hersteller
Diotec
- Ausführung
NPN
- Collector-Strom I(C)
100 mA
- Kollektor-Emitterspannung U(CEO)
50 V
- Leistung (max) P(TOT)
0.2 W
- Widerstand R(1)
10000 Ω
- Widerstand R(2)
47000 Ω
- Montageart
Oberflächenmontage
- RoHS-konform
Ja
- Inhalt
1 St.
- Betriebstemperatur (max.)
150 °C
Dokumente & Downloads
Datenblatt
Datenblatt 2810183 Diotec Digital Transistor MMDT5214W SOT-323 NPN
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2810183 Diotec Digital Transistor MMDT5214W SOT-323 NPN
Beschreibung
Digitaltransistor, Typ=MMDT5214W, Betriebsfrequenz=250 MHz, Betriebstemperatur, max.=150 °C, Betriebstemperatur, min.=-55 °C, Emitter-Basis-Spannung (Vebo)=-999, Gleichstromverstärkung (hFE)=-999, Kollektor-Basis-Spannung (Vcbo)=-999, Kollektor-Emitter-Spannung (Vceo)=-999, Kollektor-Emitter-Sättigungsspannung max. (Vce(sat))=-999, Kontinuierlicher Kollektor-Strom (Ic)=-999, Leistungsverteilung (PV)=200 mW, Pins=3, Reflow Löttemperatur max=260 °C, Typisches Widerstandsverhältnis=-999, Bauform=SOT-323, Konfiguration=Einfach, MSL=Stufe-1, Montageart=SMT, Transistor-Polarität=NPN, Verpackung=Band & Rolle
