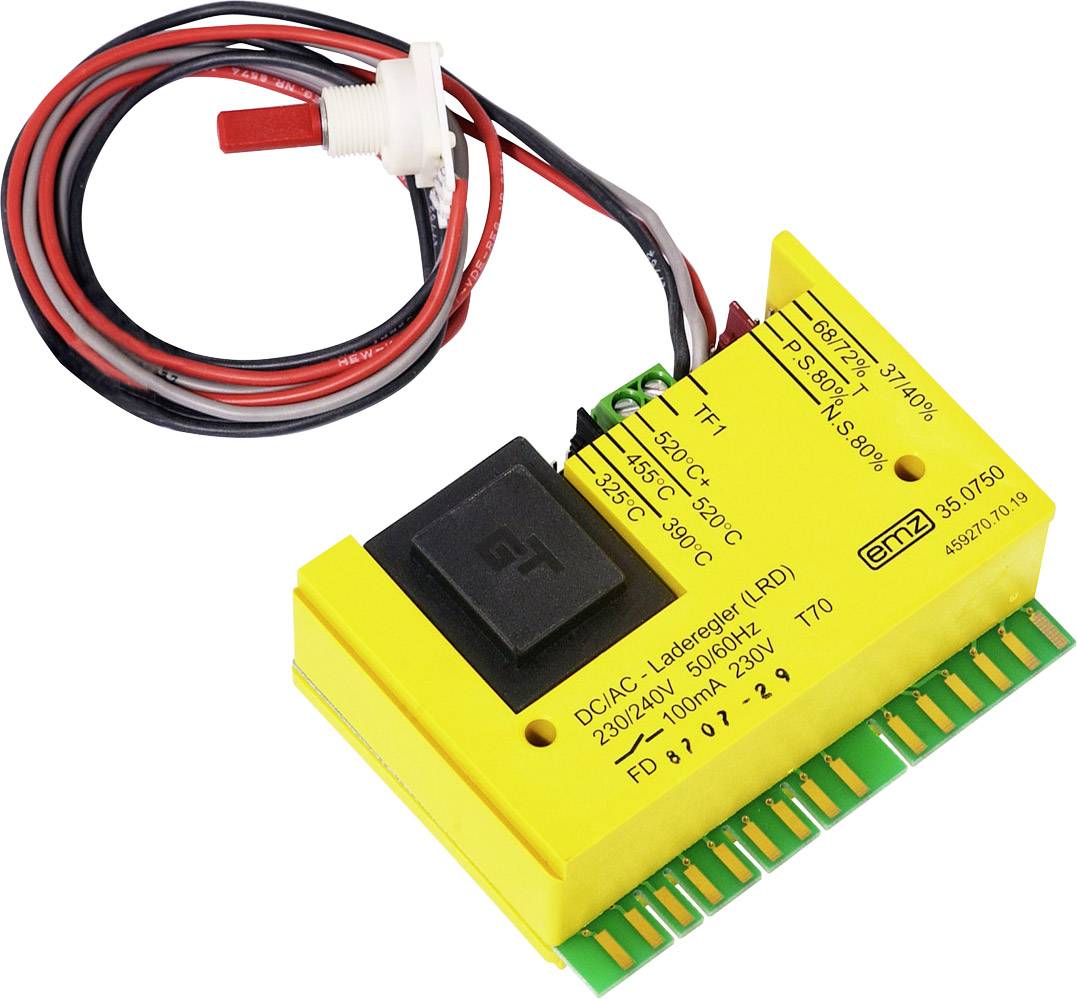

Dimplex 338830 LRD 2000 PLUS Steuereinheit
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
15 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (159,66 € / Stück)
189,07 €
-16 %
159,66 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Hersteller-Warengruppe: Elektrische Heizgeräte
- Hersteller-Produktgruppe: Bauteil/Komponente
- Hersteller-Artikelnummer: 338830
- Anwendung: Wärmespeicher
- Anzeigeart: ohne Anzeige
- Anzahl der Laderegelkreise: 1
- Mit Sensor: nein
- Abgesenkte Aufladung einstellbar: ja
- Witterungsabhängige Steuerung: nein
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2144162 Dimplex 338830 LRD 2000 PLUS Steuereinheit
Beschreibung
Der Glen Dimplex Elektronische Duo-Laderegler ist ein digitales Bauteil zur präzisen Steuerung von Speicherheizgeräten. Als elektronischer DC-/AC-Aufladeregler mit zwei Steuereingängen ist er speziell für die Dimplex ThermoComfort duo-electronic VFDi..(C), VFD.., FSD..(C), VNDi..(C), VTDi..(C) und VKD.. Serien konzipiert. Dieser Regler ist ideal für Wärmespeicher, bei denen eine präzise und anpassbare Aufladesteuerung erforderlich ist.
Welche Steuerungsoptionen bietet der Laderegler?Der elektronische Duo-Laderegler ermöglicht einen wahlweisen Anschluss an eine DC-Aufladesteuerung im Bereich von 0,91–1,43 V oder an eine AC-Aufladesteuerung mit einer Wechselspannung von 230 V (% ED). Eine integrierte Steckbrücke erlaubt die Anpassung des AC-Steuersystems. Hierbei kann zwischen 80 % ED, 72/68 % ED oder 37/40 % ED umgeschaltet werden, um die Aufladung optimal an die jeweiligen Anforderungen anzupassen. Zudem verfügt der Regler über eine Steckbrücke für wählbare Abschalttemperaturen.
Wie wird der Soll-Ladegrad beeinflusst?Eine spezielle Steckposition, die als 520+ gekennzeichnet ist, dient der Anhebung des Soll-Ladegrades um 5% gegenüber der Vorgabe des Zentralsteuergerätes. Diese Funktion bietet zusätzliche Flexibilität bei der Einstellung der Ladekapazität und ermöglicht eine feinere Abstimmung auf den individuellen Wärmebedarf des Speichersystems. Die Einstellung der abgesenkten Aufladung ist mit diesem Regler ebenfalls möglich.
Technische Daten
Anwendung: Wärmespeicher
Anzahl der Laderegelkreise: 1
Anzeigeart: ohne Anzeige
Abgesenkte Aufladung: einstellbar
Mit Sensor: nein
DC-Aufladesteuerung: 0,91–1,43 V
AC-Aufladesteuerung: 230 V Wechselspannung
AC-Steuersystem (ED): umschaltbar (80 %, 72/68 %, 37/40 %)
Soll-Ladegradanhebung: 5 % (über Steckposition 520+)
Potentiometer: 10 kΩ
Der Glen Dimplex Elektronische Duo-Laderegler ist eine zentrale Komponente für die präzise und flexible Steuerung von Dimplex ThermoComfort Speicherheizgeräten. Mit seinen zwei Steuereingängen für DC- und AC-Aufladung sowie der Möglichkeit zur Anpassung des AC-Steuersystems und des Soll-Ladegrades bietet er eine zuverlässige Lösung für eine effiziente Wärmespeicherung. Die einfache Einstellbarkeit der Abschalttemperaturen und die Option zur abgesenkten Aufladung unterstreichen die Funktionalität dieses digitalen Reglers.
Lieferumfang
1x Glen Dimplex Elektronischer Duo-Laderegler
1x Potentiometer 10 kΩ
