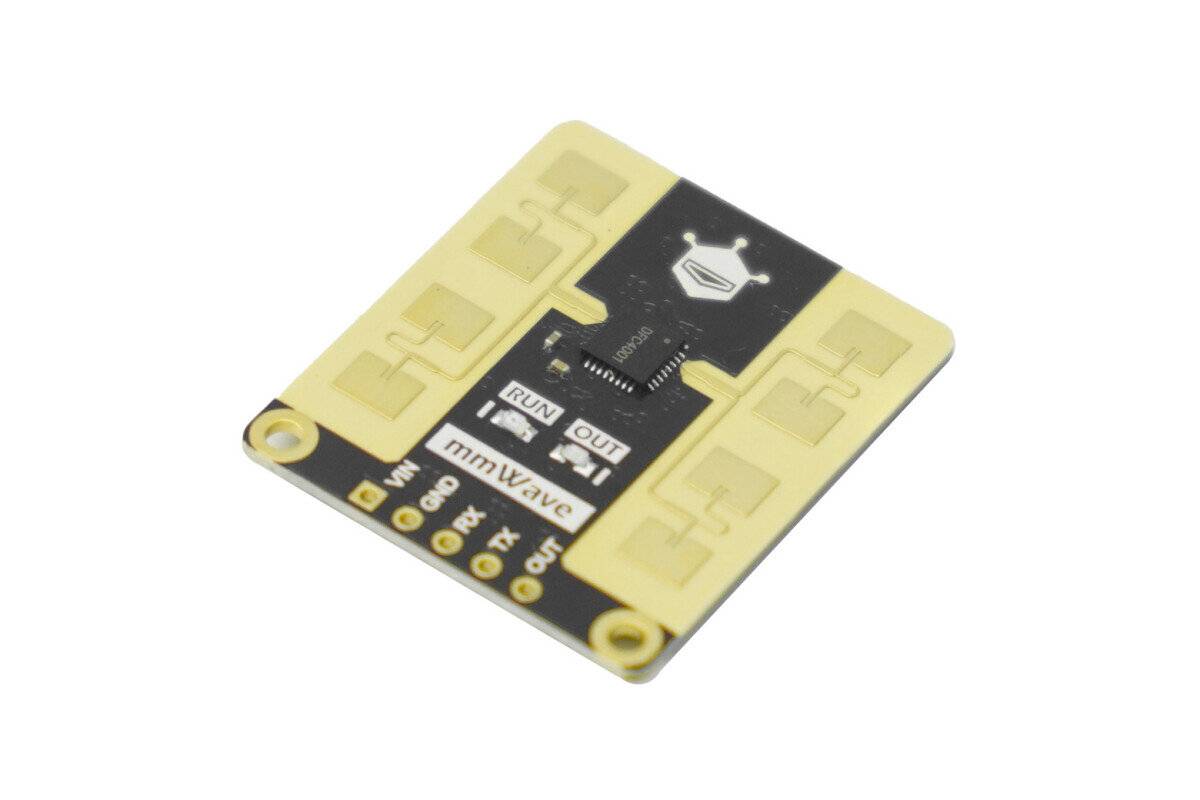

DFRobot mmWave - C4001 24GHz Human Presence Detection Sensor (25 Meters, UART)

Einführung Der C4001 Millimeterwellen-Präsenzsensor verwendet ein Wellenlängensignal von 24 GHz. Er hat einen Erfassungsbereich von 100° horizontal, mit einem Präsenzdetektionsbereich von 16 Metern und einem Bewegungsdetektions- und Distanzmessbereich von 25 Metern. Er eignet sich für die Erkennung menschlicher Präsenz, Umweltüberwachung und Echtzeit-Überwachungsprojekte. Menschen-Erkennung Im Vergleich zu anderen Arten von Präsenzsensoren wie Infrarotsensoren und Ultraschallsensoren hat der C4001 (25m) Millimeterwellen-Präsenzsensor den Vorteil, sowohl statische als auch bewegliche Objekte erkennen zu können. Er hat auch eine relativ starke Anti-Interferenz-Fähigkeit, wodurch er weniger anfällig für Faktoren wie Temperaturänderungen, Schwankungen des Umgebungslichts und Umgebungsgeräusche ist. Egal, ob eine Person sitzt, schläft oder sich bewegt, der Sensor kann ihre Präsenz schnell und sensibel erfassen. Distanz- und Geschwindigkeitsmessung Der C4001 (25m) Millimeterwellen-Präsenzsensor nutzt Frequency Modulated Continuous Wave (FMCW) Modulation zur Distanz- und Geschwindigkeitsmessung. Er hat einen maximalen Messbereich von 25 Metern für die Distanz und einen Geschwindigkeitsmessbereich von 0,1 bis 10 Metern pro Sekunde. FMCW ist ein Radarsystem, das auf Frequenzmodulierten Dauerwellen basiert. Im Gegensatz zu herkömmlichem Pulseradar sendet das FMCW-Radar kontinuierlich eine Reihe von Dauerwellensignalen mit sich allmählich ändernden Frequenzen aus und empfängt gleichzeitig die reflektierten Signale. Durch die Analyse der empfangenen Signale können Parameter wie Distanz, Geschwindigkeit und Winkel gemessen werden. Im Vergleich zur traditionellen Pulseradartechnologie kann das FMCW-Radar kontinuierlich die Distanz von Objekten messen. Durch die Nutzung des Doppler-Effekts kann es auch Geschwindigkeitsinformationen der Zielobjekte erhalten. Dies macht es geeignet für Anwendungen, die die Überwachung des Bewegungsstatus von Zielobjekten erfordern. Zusätzlich kann das FMCW-Radar kontinuierliche Frequenzabtastung erreichen und bietet eine höhere Messauflösung. Da es nicht auf das Echo-Signal warten muss, eignet es sich für Anwendungen, die Echtzeitüberwachung und -verfolgung von Zielobjekten erfordern. Eigenschaften Menschen-Erkennung: Erfassungsbereich bis zu 16 Meter und Bewegungsdetektionsbereich bis zu 25 Meter. Distanzmessung: Bereich von 1,2 Metern bis 25 Metern. Geschwindigkeitsmessung: Bereich von 0,1 Metern pro Sekunde bis 10 Metern pro Sekunde. Starke Anti-Interferenz-Fähigkeit, unbeeinflusst von Schnee, Nebel, Temperatur, Feuchtigkeit, Staub, Licht, Lärm usw. Hoch- und Niederpegelausgangssteuerung über I/O-Ports. Eingangs- und Ausgangssteuerung über serielle Schnittstelle. Kleine Größe, leicht zu integrieren. Anwendungen Menschen-Erkennung Distanz- und Geschwindigkeitsmessung Umweltüberwachung Industrielle Automatisierung Echtzeitüberwachung und -verfolgung Spezifikation Betriebsspannung: 3,3/5V Maximale Erfassungsreichweite: 25m Strahlwinkel: 100*40° Modulationsmodus: FMCW Betriebsfrequenz: 24GHz Betriebstemperatur: -40~85℃ Baudrate: 9600 Größe: 26*30mm Lieferumfang C4001 mmWave Präsenzsensor 25m× 1 5-poliger Header
