DEHN 956205 956205 Kombiableiter 1 St. kaufen

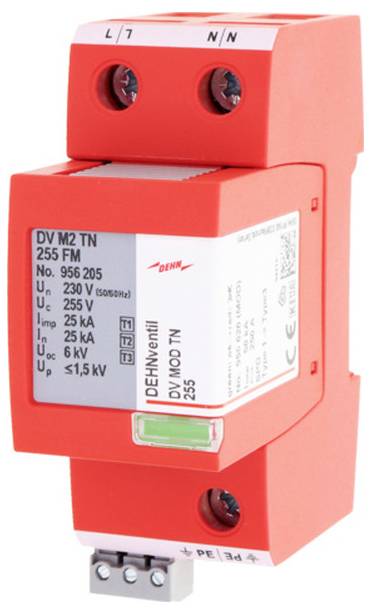

Rotes Modul zur Schutzvorrichtung gegen elektrische Spannungsspitzen mit Anschlussmarkierungen und technischen Etiketten auf der Vorderseite.

Datenblatt (PDF)

Lieferung Fr., 25. Sept.

8 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

561,15 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 8 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

DEHN Kombiableiter DEHNventil DV M2 TN 255 FM

Netzform DC: nein, Netzform IT: nein, Netzform TN: ja, Netzform TN-C: nein, Netzform TN-C-S: nein, Netzform TN-S: nein, Netzform TT: nein, Netzform sonstige: nein, 2, 50 kA, 255 V, 230 V, 1,5 kV, 625 kJ/Ohm, 250 A, 100 A, Hutschiene TH35, 2 TE, 35 mm², 25 mm², Fernsignalisierung: ja, optisch, Typ 1 und 2 und 3, Integrierte Vorsicherung: nein

Technische Daten

Montageart: Hutschiene TH35
Baugröße: 2 TE
SPD nach EN 61643-11 / IEC 61643-11: Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m): Typ 1 + Typ 2 + Typ 3
Nennspannung AC (UN): 230 V (50 / 60 Hz)
Höchste Dauerspannung AC (UC): 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (Itotal): 50 kA
Spezifische Energie [L+N-PE] (W/R): 625,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L, N-PE] (Iimp): 25 kA
Spezifische Energie [L,N-PE] (W/R): 156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L+N-PE] (In): 25 / 50 kA
Schutzpegel [L-PE]/[N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC): 6 kV
Folgestromlöschfähigkeit AC (Ifi): 50 kAeff
Folgestrombegrenzung / Selektivität: Nichtauslösen einer 35 A gG Sicherung bis 50 kAeff (prosp.)
Kurzschlussfestigkeit [L-N]/[N-PE] (ISCCR): 50 kAeff
Ansprechzeit (tA): ≤ 100 ns
TOV-Spannung [L-N] (UT) – Charakteristik: 440 V / 120 min. – Festigkeit
Durchlassenergie bei einem S20K275 (Iimp = 2,5 ... 25 kA): < 1 J
Betriebstemperaturbereich [Parallel]/[Durchgang] (TU): -40 °C ... +80 °C / -40 °C ... +60 °C
Funktions-/Defektanzeige: grün / rot
Anzahl der Ports: 1
Anschlussquerschnitt (L, N, PE, 9) (min.): 6 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N, PE, 9) (max.): 35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf: 35 mm Hutschiene nach EN 60715
Einbauort: Innenraum
Einbaumaße: 2 TE, DIN 43880
Zulassungen: VDE, KEMA, UL
FM-Kontakte / Kontaktform: ja / Wechsler
Schaltleistung AC: 250 V / 0,5 A
Schaltleistung DC: 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen: max. 1,5 mm² ein- / feindrähtig
Ergänzende Angaben:
Max. Vorsicherung (L) bei Ikmin ≥ 6 kAeff (IEC 60909): 315 A gG (S2 = 35mm²)1)
Bei Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kAeff (geprüft durch VDE)
Max. prospektiver Kurzschlussstrom: 100 kAeff (220 kApeak)
Begrenzung / Löschung von Netzfolgeströmen bis 100 kAeff (220 kApeak)
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
Prüfspannung AC (UC): 266 V
Nennspannung AC (UN): 230 V
Nennfrequenz AC (fN): 16,7 Hz
Max. Ableitervorsicherung: 160 A gG @ 16,7 Hz

Produkt-Art: Kombiableiter

Nennspannung: 230 V

Ansprechzeit (Details): ≤ 100 ns

: IP20

Herst.-Teilenr.: 956205

Inhalt: 1 St.

Polzahl: 2

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3795882 DEHN 956205 956205 Kombiableiter 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3795882 DEHN 956205 956205 Kombiableiter 1 St.

Beschreibung

Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus einem Basisteil und einem gesteckten Schutzmodul. Höchste Anlagenverfügbarkeit durch Rapid Arc Control (RAC) Funkenstrecken. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A - 2.
