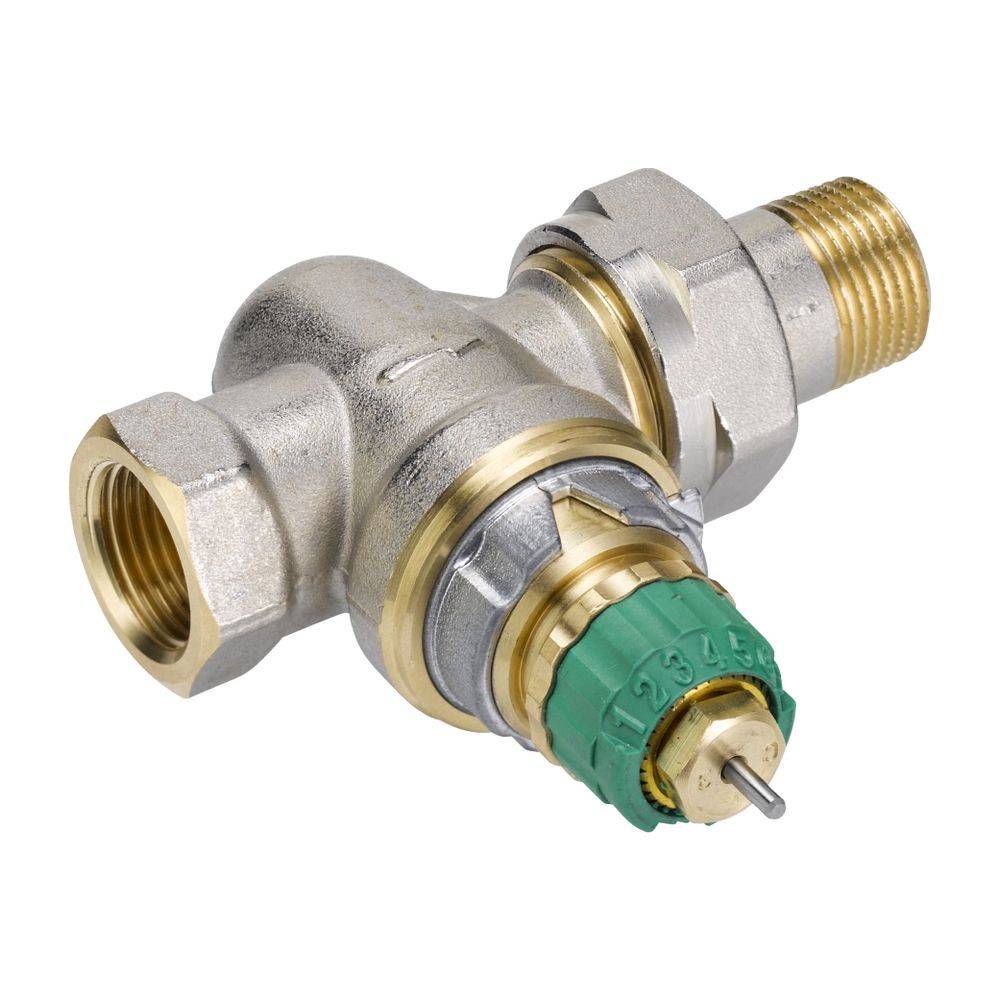

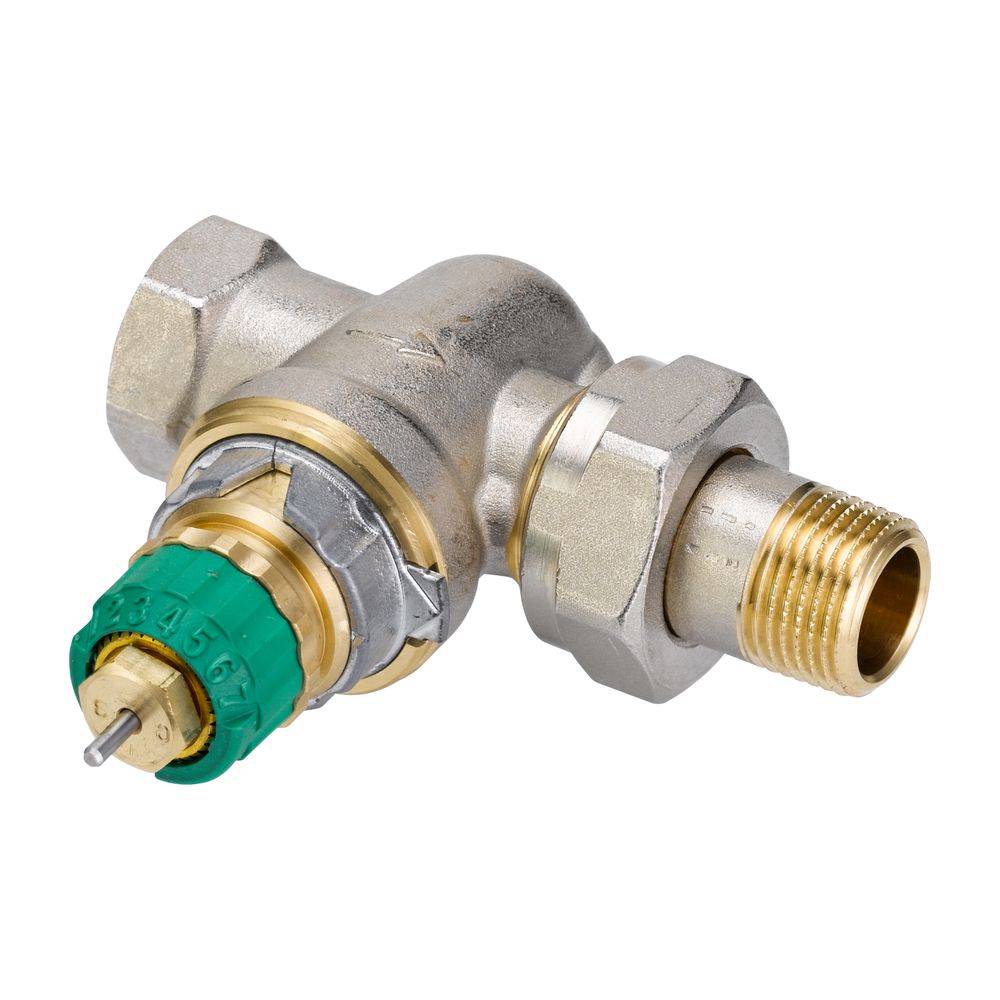

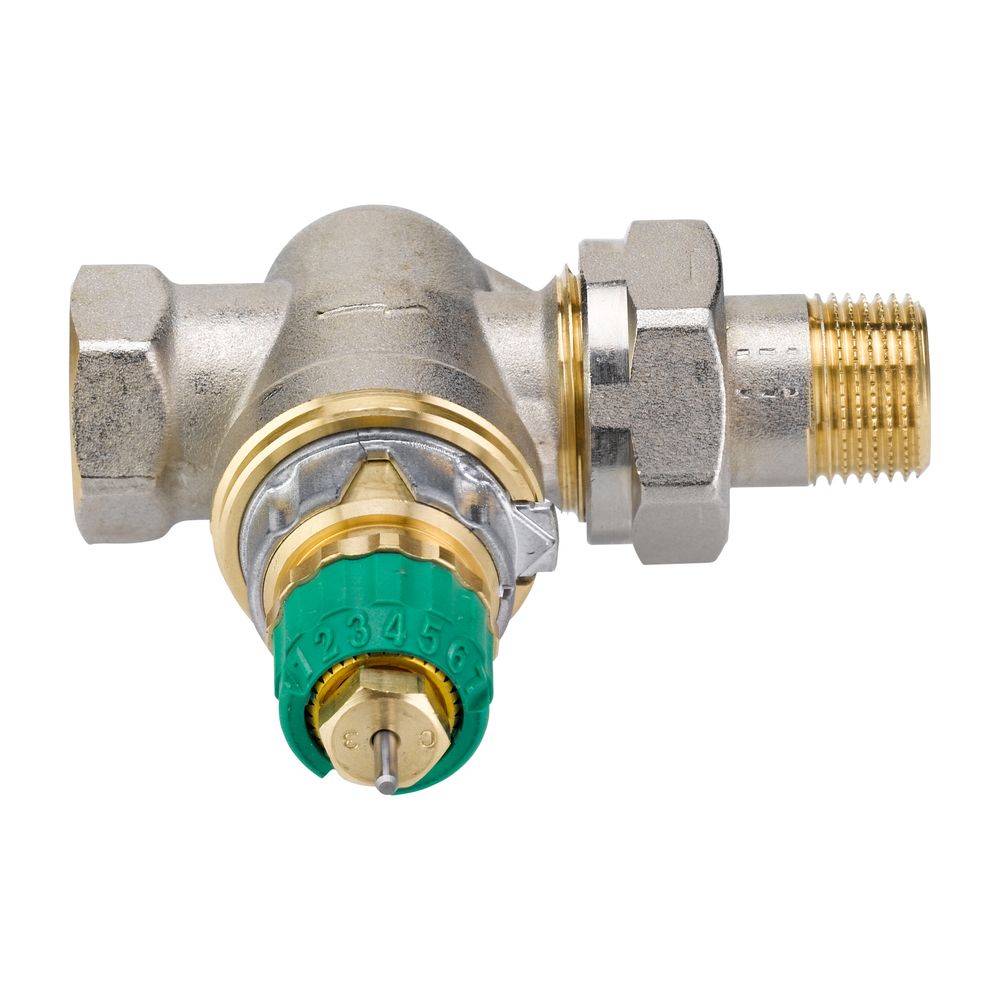

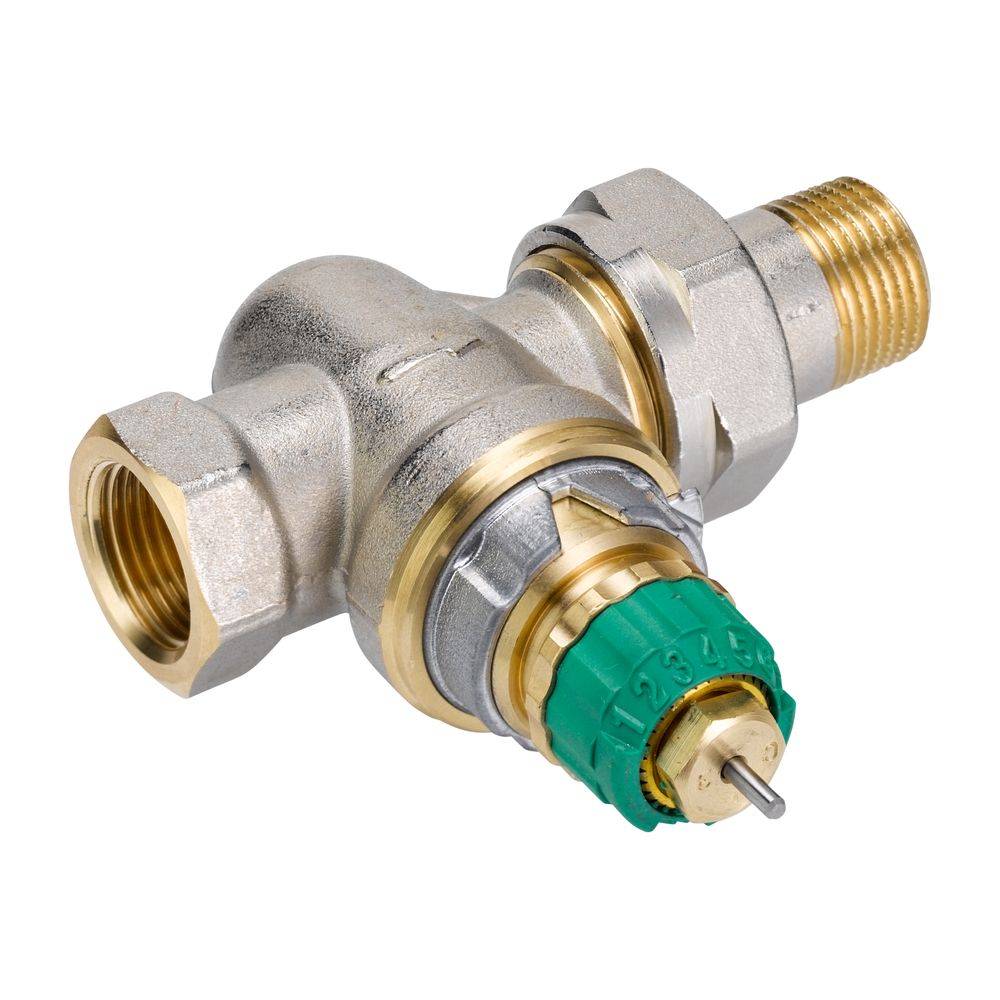

Danfoss dynamisches Ventil RA-DV, DN 10, druckunabhängig, R 3/8", Durchgangsausführung, vernickelt

Das Danfoss Dynamic Valve RA-DV 10 ist ein druckunabhängiges, voreinstellbares Ventilgehäuse in Durchgangsausführung mit R 3/8" Anschluss und vernickelter Oberfläche. Es ist speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert und sorgt für eine konstante Wassermenge, unabhängig von Druckschwankungen.
Für welche Systeme ist das Danfoss Dynamic Valve RA-DV 10 geeignet?Das Danfoss Dynamic Valve RA-DV 10 ist für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen vorgesehen. Es eignet sich für alle thermostatischen Fühlerelemente mit einem Danfoss RA-Anschluss. Durch seine druckunabhängige Funktion stellt es sicher, dass die voreingestellte Wassermenge unabhängig von Druckschwankungen im System konstant bleibt. Dies trägt zur Optimierung der Pumpenleistung bei.
Wie wird die Wassermenge präzise geregelt?Das RA-DV 10 Ventilgehäuse verfügt über eine Voreinstellung zur Begrenzung der maximalen Wassermenge, die über eine Kulisse mit optischer Einstellkontrolle erfolgt. Ein integrierter Differenzdruckregler hält den Differenzdruck konstant bei 0,1 bar, wodurch die Wassermenge im Einstellbereich von 10 bis 135 l/h zuverlässig geregelt wird. Diese präzise Steuerung ermöglicht eine effiziente Wärmeabgabe.
Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?Das Ventilgehäuse des Danfoss Dynamic Valve RA-DV 10 ist aus robustem Messing gefertigt und in einer matt vernickelten Ausführung erhältlich. Der Druckstift in der Stopfbuchse besteht aus Chromstahl und ist in einem geschmierten O-Ring gelagert. Die komplette Stopfbuchse des Ventils kann unter Anlagendruck ohne Spezialwerkzeug ausgewechselt werden, was die Wartung vereinfacht. Zur Differenzierung von anderen Danfoss RA-Ventilkörpern ist das RA-DV Ventilgehäuse mit einer grünen Schutzkappe und einem grünen Einstellring versehen.
Was ist bei Installation und Betrieb zu beachten?Für eine optimale Funktion und Langlebigkeit des Ventils muss die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 zur Vermeidung von Steinbildung und Korrosion entsprechen. Bei der Verwendung von Wasseraufbereitungssystemen sind die Dosierungsanweisungen des Herstellers strengstens einzuhalten. Die mitgelieferte grüne Schutzkappe dient der manuellen Regulierung während der Bauphase, darf jedoch nicht als manuelle Absperrvorrichtung verwendet werden. Hierfür ist ein Spezialhandversteller (Bestell-Nr. 013G5002) vorgesehen.
Technische Daten
Max. Betriebsdruck: 10 bar
Max. Differenzdruck: 0,6 bar
Min. Differenzdruck: 0,1 bar
Max. Vorlauftemperatur: 95 °C
Anschluss NW: DN 10
Eintritt/Austritt: Rp 3/8, R 3/8
Einstellbereich: 10 bis 135 l/h
Bauform: Durchgang
Werkstoff Gehäuse: Messing
Oberfläche: matt vernickelt
Vorab einstellbar: ja

Das Danfoss Dynamic Valve RA-DV 10 stellt eine effiziente Lösung für die Heizungsregelung in Zweirohr-Pumpenwarmwasseranlagen dar. Mit einem maximalen Betriebsdruck von 10 bar und einem Einstellbereich von 10 bis 135 l/h ermöglicht es eine präzise und konstante Wassermengenregelung, die zur Systemoptimierung beiträgt. Die robuste Messingkonstruktion und die Möglichkeit zum Austausch der Stopfbuchse unter Anlagendruck unterstreichen die Langlebigkeit und Wartungsfreundlichkeit dieses Ventilgehäuses.
Lieferumfang
1x Danfoss Dynamic Valve RA-DV 10
1x Grüne Bauschutzkappe
