Bungard SMT 3000 ECO Plus Montageplatte 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Montageplatte
Betriebsspannung
240 V/AC
Gewicht
15000 g
Länge
600 mm
Breite
600 mm
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
6.965,55 €
3
2% = 169,77 €
6.795,78 €
5
3% = 226,35 €
6.739,20 €
10
4% = 282,94 €
6.682,61 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (6.965,55 € / Stück)
6.965,55 €
zzgl. 63,00 €
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

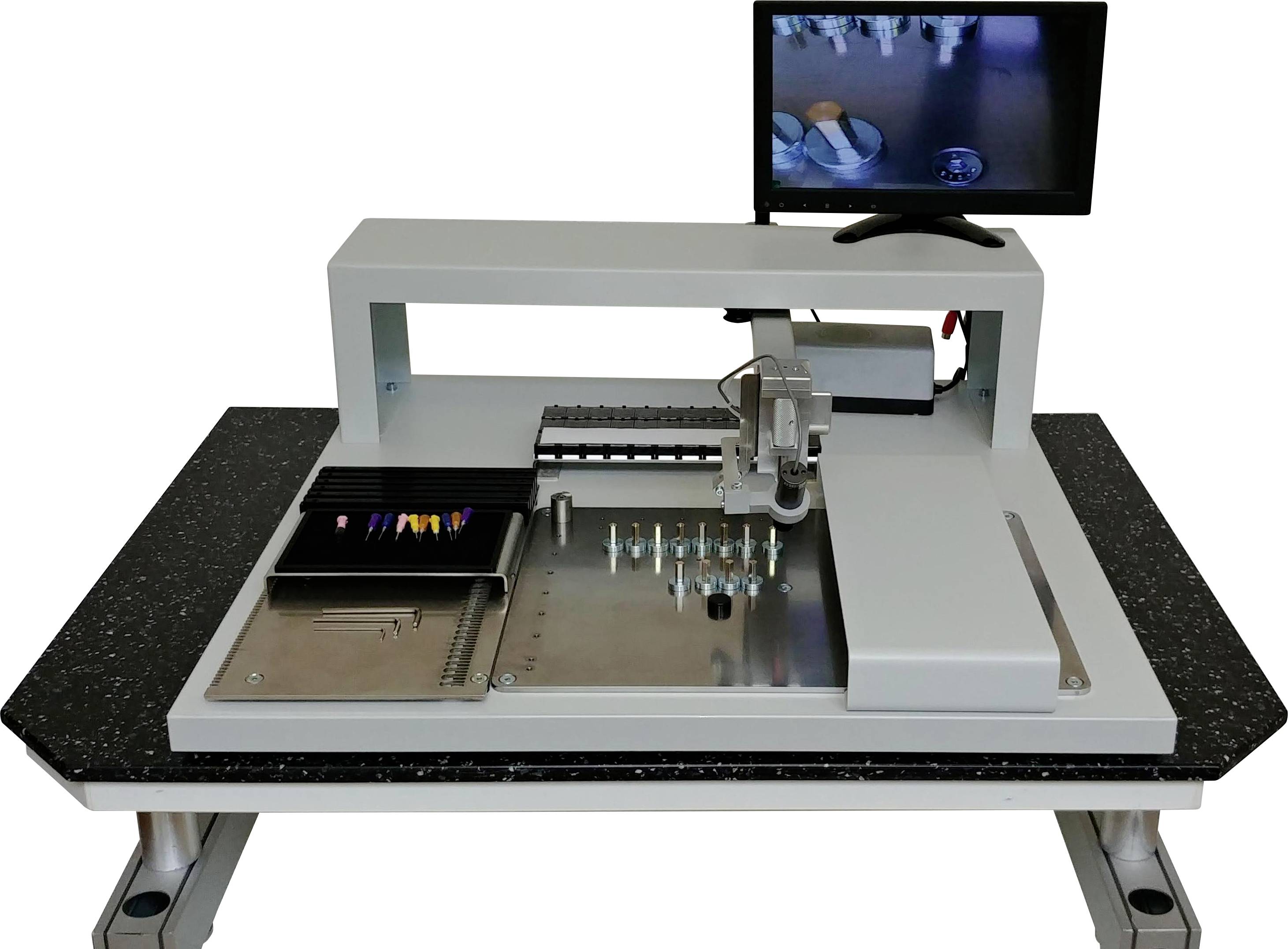

Manueller Pick&Place-Manipulator SMT3000 ECO Plus (mit Kamera und Bildschirm)
- Manipulator zum Bestücken von SMD Bauteilen
- Leichtgängiges XY Portal mit Bestückkopf in Z-Achse
- Mit flexiblen Magnet-Leiterplattenhalter, Handauflage
- Halteschiene mit 5 Tape-Zuführungen und universeller Bauteilauflage
- Ständer mit 36 Containern und Vakuumpumpe
- Gehäuse und Handauflage gepulvert in Lichtgrau 7035
Unser Service für Sie
Technische Daten
- Bestückleistung: ca. 200-500 SMDs/Stunde
- Bestückbereich: 270 x 170 mm
- Z-Hub Bestückkopf: 25 mm
- Drehwinkel: 0 - 360 Grad
- Basiskit 5 Gurte zuführbar (optional mittels zusätzlichen Schienen max. 19 x 8mm)
- Schüttgut: Ständer mit max. 36 Container
- Range: 0402 - 70x70mm
- max. Bauteilhöhe: 20 mm
- min. Leiterplattengröße: 8 x 8mm
- max. Leiterplattendicke: 10 mm
- max. freie Höhe unter LP: 18mm
- max. Leiterplattengröße: 340 x 170 mm
- Luftfeuchtigkeit: 50-75%
- Betriebstemperatur:15-30° C
- Lärmentwicklung: 50-70db
- Produkt-Art
Montageplatte
- Betriebsspannung
240 V/AC
- Gewicht
15000 g
- Länge
600 mm
- Breite
600 mm
- Höhe
200 mm
- Inhalt
1 St.
- Typ
SMT 3000 ECO Plus
- RoHS-konform
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3417729 Bungard SMT 3000 ECO Plus Montageplatte 1 St.
Beschreibung
Manipulator für die Fertigung von Prototypen und kleinen Serien. Der patentierte Pick & Place-Kopf ermöglicht das bequeme Handling von SMD-Bauteilen. Das modulare System kann für jeglichen Einsatz konfiguriert werden. Das System realisiert den gesamten Prozess vom Aufbringen der Lotpaste oder Kleber bis zum Bestücken der verschiedenen Bauteile. Die leichtgängige Führung des Bestückkopfes hilft die SMDs exakt zu platzieren
Ausführung
- Dosiereinrichtung
- Der Manipulator kann mittels Kompressor und Handdosiergerät zu einem Dispenser erweitert werden. Neben Lotpaste und Kleber lassen sich auch andere Medien dispensen.
- Bauteilzubringer
- Die Bauteile können sowohl im Gurt, als auch als Schüttgut an dem System zur Verarbeitung bereitgestellt werden.
- Tapefeeder
- Tapefeeder können Standardbauteile in großen Mengen am Arbeitsplatz bevorraten. Beim Abziehen des Deckbandes wird der Gurt automatisch vorgeschoben und die zu verarbeitenden Bauteile freigelegt.
- Laborgurtspender
- Mit dem Laborgurtspender können die für die Produktion benötigten Gurtabschnitte verarbeitet werden. Die einzelnen Bauteile können direkt aus dem Gurt entnommen werden und es entfällt das Umfüllen in Schüttgutbehälter.
- Schüttgutbehälter
- Der Schüttgutbehälter stellt am Manipulator Kondensatoren, Widerstände und ICs zur Verfügung.
- Kameraaufsatz
- Mittels einer direkt am Bestückkopf adaptierbaren Kamera kann der gesamte Bestückvorgang, vom Abholen bis zum Platzieren des Bauteils, auf einem Monitor vergrößert dargestellt werden.
