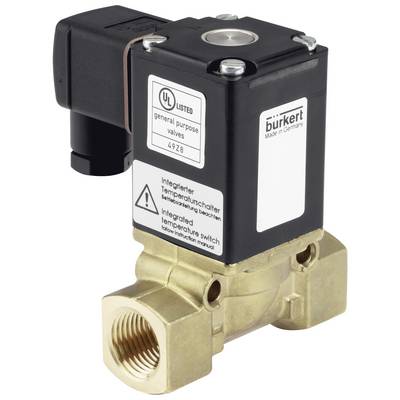

Bürkert Servogesteuertes Ventil 59608 0290 230 V 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
182,00 €
3
2% = 4,44 €
177,56 €
5
3% = 5,92 €
176,08 €
10
4% = 7,39 €
174,61 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (182,00 € / Stück)
182,00 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
2/2-Wege-Magnetventil; servogesteuert
- Servogesteuertes Membranventil bis Nennweite DN50
- Festgekoppelte Membran öffnet ohne Differenzdruck
- Vibrationsfestes, blockverschraubtes Spulensystem
- Energiesparende Leistungsabsenkung bei allen DC Ausführungen
Technische Daten
- Dichtungsmaterial - Vorsteuerung Dichtung Werkstoff: FKM (Fluorkautschuk)
- Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Elastomere
- Dichtungsmaterial - Sitzdichtung Werkstoff: FKM (Fluorkautschuk)
- Dichtungsmaterial - Abdichtung nach außen Werkstoff: FKM (Fluorkautschuk)
- Druck & Temperatur - Temperatur Medium min: 0 °C
- Druck & Temperatur - Temperatur Medium max: 100 °C
- Druck & Temperatur - Temperatur Umgebung max: 55 °C
- Druck & Temperatur - Nenndruck min: 0 bar
- Druck & Temperatur - Rückdrucksichere Ausführung: Nein
- Druck & Temperatur - Nenndruck max (Flüssigkeit): 16 bar
- Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: beigelegt
- Elektrischer Anschluss - Gerätesteckdose Art. Nr. - Typ: 00314802 - 2518
- Elektrischer Anschluss - Elektrischer Anschluss Art: Steckerbild Form A nach DIN EN 175301-803
- Elektrischer Anschluss - Elektrischer Anschluss Position: in Durchflussrichtung links
- Elektrischer Anschluss - Elektrischer Anschluss Anzahl Kontakte: 2 + Schutzleiter
- Geräteeigenschaften - Einbaulänge: 74,5 mm
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Membranventil
- Geräteeigenschaften - Schaltzeit öffnen max.: 250 ms
- Geräteeigenschaften - Schaltzeit schließen max.: 2.000 ms
- Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
- Geräteeigenschaften - Ventilaufbau: Ventil komplett
- Geräteeigenschaften - Anströmung: über Sitz
- Geräteeigenschaften - Vakuumausführung: Ja
- Geräteeigenschaften - Sauerstoffausführung: Ja
- Geräteeigenschaften - Teile öl- und fettfrei: Ja (nach DIS 1000020797)
- Geräteeigenschaften - Antriebsart: Hubanker
- Geräteeigenschaften - Operation: zwangsgesteuert
- Geräteeigenschaften - Medientrennung: Nein
- Geräteeigenschaften - Schaltfunktion: on/off
- Geräteeigenschaften - Schaltzeit öffnen min: 100 ms
- Geräteeigenschaften - Schaltzeit schließen min: 700 ms
- Geräteeigenschaften - Analyseausführung: Nein
- Geräteeigenschaften - Ventileinstellung Öffnungszeit: Nein
- Geräteeigenschaften - Ventileinstellung Schließzeit: Nein
- Geräteeigenschaften - Ölbrennerventil: Nein
- Geräteeigenschaften - Dampfausführung: Nein
- Geräteeigenschaften - Hauptventil mit integriertem Sieb: Nein
- Nennweite (Kv Wert) - QNn Wert (Gas): 1.900 l/min
- Nennweite (Kv Wert) - Vorsteuerung Nennweite (mm): 1,5 mm
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 12 mm
- Nennweite (Kv Wert) - Kv Wert (Wasser): 1,8 m3/h
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (Zoll): 7/16 Zoll
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindebezeichnung: 1/2
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindebezeichnung: 1/2
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
- Spannung - Batteriespannung: Nein
- Spannung - Spannung min / Nennspannung: 230 V
- Spannung - Spannung max / Nennspannung: 230 V
- Spannung - Wechselspannung: Ja
- Spannung - Gleichspannung: Nein
- Spannung - Spannungstoleranz positiv: 10 %
- Spannung - Spannungstoleranz negativ: 10 %
- Spule (Kern) - Spulengröße: 40 mm
- Spule (Kern) - Spule Beschaltung Überspannungsschutz: ohne
- Spule (Kern) - Spule Beschaltung Gleichrichter: Nein
- Spule (Kern) - Spule Beschaltung Freilaufdiode: Nein
- Spule (Kern) - Geräuscharme Ausführung: Nein
- Spule (Kern) - Spule Art: blockverschraubt
- Spule (Kern) - Spule Werkstoff (Umhüllung): EP (Epoxidharz)
- Spule (Kern) - Thermische Isolationsklasse des Antriebs: H
- Spule (Kern) - Einschaltleistung AC: 100 V
- A
- Spule (Kern) - Mediumsberührtes Teil Kern Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Stopfen Werkstoff: Edelstahl
- Spule (Kern) - Bemessungsleistung AC: 25 V
- A
- Werkstoffe - Hauptventil Werkstoff mediumsberührend: Messing
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 2
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Ventilfunktion: A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)
- Wirkungsweise - Handbetätigung: Nein
- Zulassungen - Nennleistung: 10 W
- Spannung Frequenz: 50 Hz
- Produkt-Art
Servogesteuertes Ventil
- Betriebsspannung
230 V
- Betriebsdruck (max.)
0 bar
- Medien-Temperatur Bereich
0 bis 100 °C
- Herst.-Teilenr.
59608
- Max. Medien-Temperatur
100 °C
- Min. Medien-Temperatur
0 °C
IP65
- Max. Umgebungstemperatur
55 °C
Dokumente & Downloads
Datenblatt
Datenblatt 3046840 Bürkert Servogesteuertes Ventil 59608 0290 230 V 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3046840 Bürkert Servogesteuertes Ventil 59608 0290 230 V 1 St.
Beschreibung
Das Ventil 0290 ist ein servogesteuertes Membranventil der S.EV Baureihe. Das Ventil öffnet ohne Differenzdruck. Der Öffnungsvorgang wird durch die feste Kopplung der Membran an den Anker unterstützt. Dabei bewirkt die integrierte „Soft-Kick“ Funktion ein materialschonendes Öffnen. Entsprechend der Applikationen stehen unterschiedliche Membranwerkstoffe zur Verfügung. Abgerundet wird das Gehäuseangebot durch Edelstahlvarianten. Die Magnetspulen werden mit einem chemisch hoch beständigen Epoxid umpresst. Zur Reduzierung der elektrischen Leistungsaufnahme ist bei allen DC Varianten eine „Kick and Drop“ Elektronik in der Spule vergossen. NEMA 4X ist auf Anfrage verfügbar.
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
